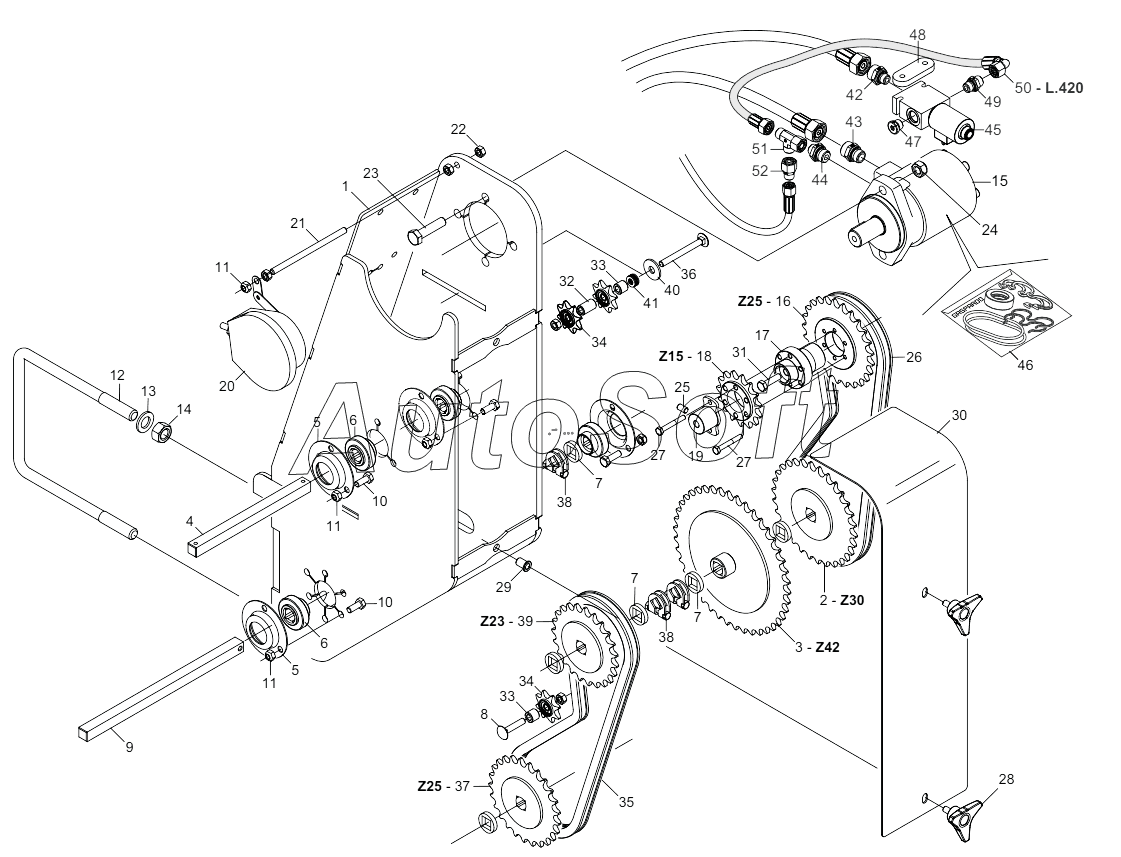

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO (2013). TRANSMISSION PLANTING UNITS
40
28
29
30
31
32
33
33
34
34
35
36
37
38
38
39
27
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
5
6
6
7
7
7
8
9
10
10
11
11
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Engine support | |
| 2 | G***0 | PINION Z-30 ZN. | |
| 3 | G***0 | Pinion | |
| 4 | G***7 | Wheel axle - gearbox 2-row l. | |
| 5 | G***4 | BEARING SUPPORT | |
| 6 | G***0 | SQUARE-HOLED BEARING | |
| 7 | G***8 | MAN. SPR. SPACER WASHER | |
| 8 | F***5 | Bolt | |
| 9 | G***7 | Wheel axle - gearbox 2-row l. | |
| 10 | F***6 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 11 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 12 | F***1 | U bolt | |
| 13 | F***0 | Plane washer | |
| 14 | F***4 | Nut | |
| 15 | F***4 | Hydraulic motor orbital | |
| 16 | G***0 | Pinion | |
| 17 | G***0 | Motor flange | |
| 18 | G***0 | Pinion | |
| 19 | G***0 | Bushing encoder | |
| 20 | F***3 | Encoder | |
| 21 | G***0 | Adjustment bolt | |
| 22 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 23 | F***7 | Screw | |
| 24 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 25 | F***8 | Grub-screw | |
| 26 | F***8 | Cut-down chain | |
| 27 | F***1 | BOLT 6X45 5737 8.G GALVANIZED | |
| 28 | F***8 | 3-LOBE HANDWHEEL D.65-M8X15 | |
| 29 | F***3 | CYLINDRICAL NUT 8 TC 40 | |
| 30 | G***0 | Case | |
| 31 | F***5 | BOLT M8X30 | |
| 32 | G***0 | Bushing | |
| 33 | G***0 | Bushing | |
| 34 | G***0 | Gear | |
| 35 | F***4 | Chain | |
| 36 | F***2 | Bolt | |
| 37 | G***0 | PINION Z-25 ZN. | |
| 38 | G***5 | PLATE AXLE STOP | |
| 39 | G***0 | PINION Z-23 ZN. | |
| 40 | F***0 | WASHER 10,5X30 | |
| 41 | F***1 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 42 | F***0 | Nipple | |
| 43 | F***5 | Nipple | |
| 44 | F***7 | Nipple | |
| 45 | F***9 | Proportional valve | |
| 46 | F***7 | Kit gasket.hps motor | |
| 47 | F***3 | Plug | |
| 48 | G***0 | Plate | |
| 49 | F***1 | Nipple | |
| 50 | F***6 | Pipe | |
| 51 | F***4 | T-union | |
| 52 | F***6 | Nipple |
