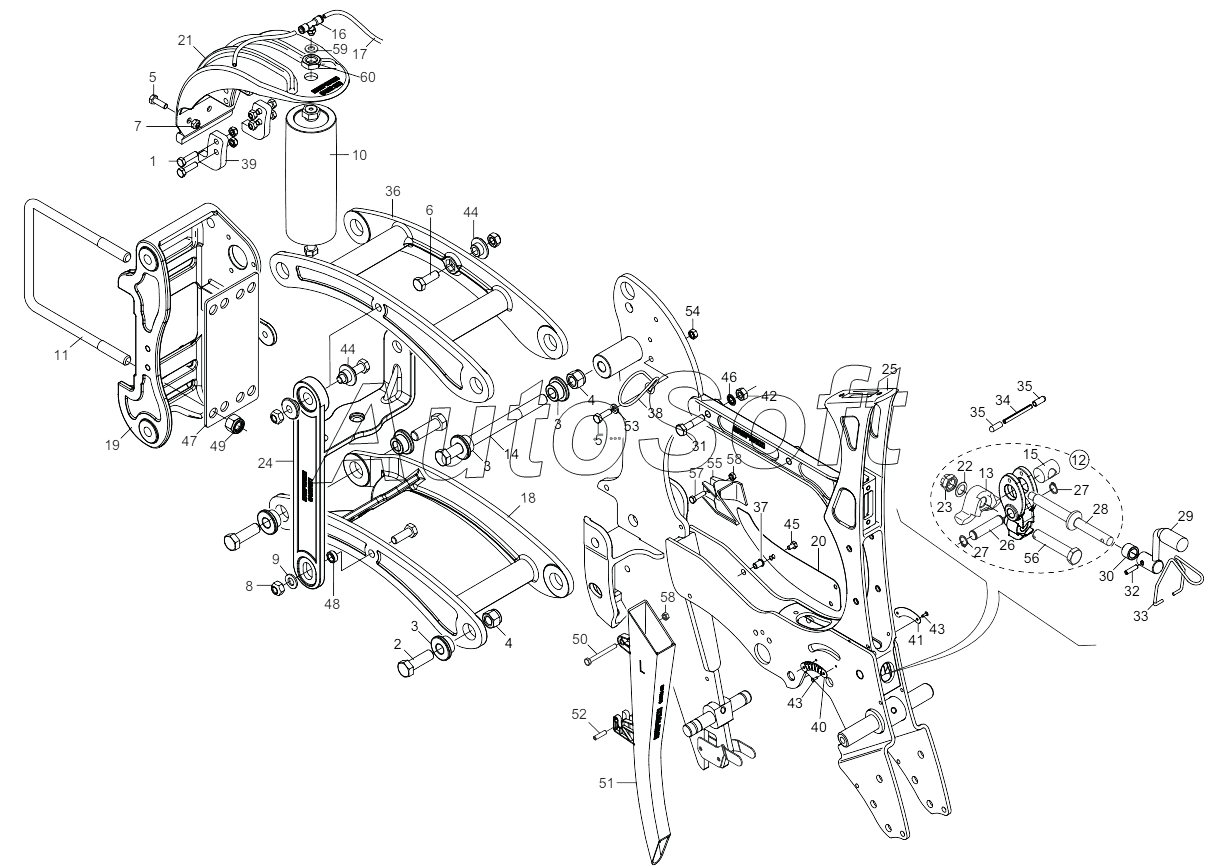

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO (2013). FRAME PLANTING UNIT
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | BOLT M8X30 | |
| 2 | F***3 | Screw | |
| 3 | G***0 | Sintered bushing | |
| 4 | F***5 | Nut | |
| 5 | F***0 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 6 | F***2 | SCREW M12X1,75X35 5739 8.8 ZN | |
| 7 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 8 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 9 | F***6 | WASHER D12 U6592 ZN | |
| 10 | F***8 | Air spring | |
| 11 | F***1 | U bolt | |
| 12 | G***0 | Regina rocker arm mounted assy | |
| 13 | G***1 | Rocker arm | |
| 14 | F***6 | Bolt | |
| 15 | G***3 | ARTICULATED ELEMENT | |
| 16 | F***8 | Union rapid | |
| 17 | F***2 | Poliurethan pipe | |
| 18 | G***3 | Lower parallel arm | |
| 19 | G***2 | Front plate | |
| 20 | G***3 | Right plate | |
| 21 | G***0 | Air spring support | |
| 22 | G***0 | WASHER 16.5X25X1- GALVAN. | |
| 23 | F***5 | Nut | |
| 24 | G***1 | Air spring mobile support | |
| 25 | G***2 | Body assembly, central mtr | |
| 26 | G***0 | Pin | |
| 27 | F***4 | Elastic ring | |
| 28 | G***0 | Adjusting screw assy zn | |
| 29 | G***5 | ADJUSTMENT HANDLE B4 | |
| 30 | G***0 | Bushing | |
| 31 | F***2 | BOLT 10X45 5737 8.G GALVANIZED | |
| 32 | F***9 | PIN EL. .6X24 DIN 1481 | |
| 33 | G***1 | HANDLE STOP SPRING MAGICA 2004 | |
| 34 | F***6 | PIN EL. 6X60 U6873 C70 BR | |
| 35 | F***3 | CAP | |
| 36 | G***0 | U upper parallel arm | |
| 37 | F***4 | Cylindrical nut | |
| 38 | G***0 | PIPE GUIDE SUPPORT | |
| 39 | G***0 | Hook | |
| 40 | G***0 | PLATE | |
| 41 | G***0 | PLATE | |
| 42 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 43 | F***6 | POP RIVET 3X9 ALUMINIUM | |
| 44 | G***2 | Arm bushing parallel | |
| 45 | F***7 | BOLT 6X10 5739 8.G GALVANIZED | |
| 46 | F***3 | WASHER D10 DIN 6798 D.INT.ZN | |
| 47 | G***0 | Seeder plate | |
| 48 | G***2 | Bushing | |
| 49 | F***5 | Nut | |
| 50 | F***2 | Bolt | |
| 51 | G***0 | Seed conveyor | |
| 52 | F***6 | PIN 6X20 | |
| 53 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 54 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 55 | G***0 | PHOTOCELL PROTECTION | |
| 56 | G***0 | Screw | |
| 57 | F***6 | BOLT M6X25 | |
| 58 | F***1 | NUT M6X1 D980 8 ZN | |
| 59 | F***4 | Washer | |
| 60 | F***6 | Nut |
