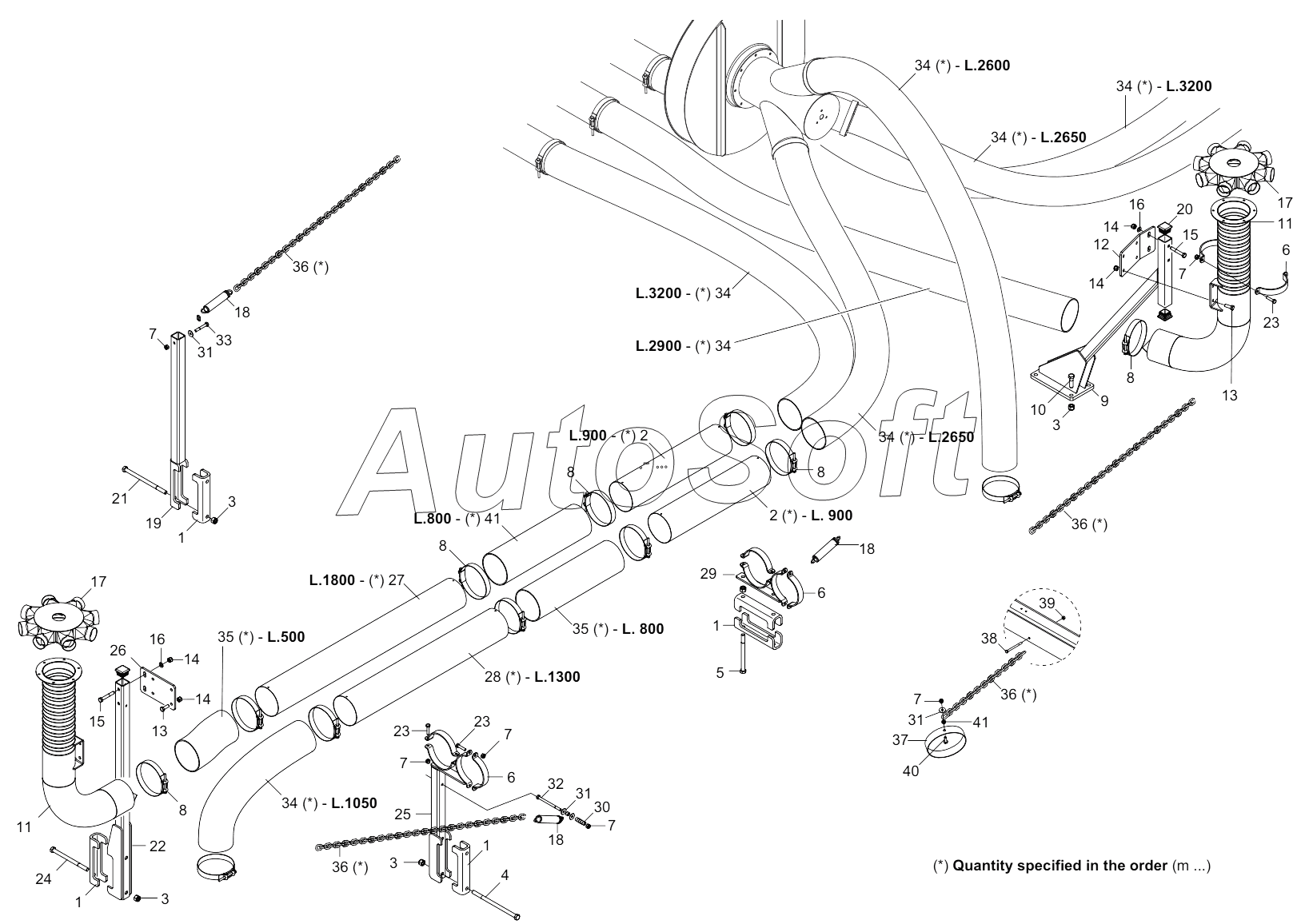

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO (2013). AIR PIPES
32
22
23
23
23
24
25
26
27
28
29
30
31
31
31
21
33
34
34
34
34
34
34
34
35
35
36
36
36
36
37
38
39
40
41
11
11
2
2
3
3
3
3
4
5
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
10
1
1
1
1
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bracket | |
| 2 | G***0 | Pipe | |
| 3 | F***5 | Nut | |
| 4 | F***1 | Bolt | |
| 5 | F***2 | Bolt | |
| 6 | G***0 | Strap pipe | |
| 7 | F***8 | Nut | |
| 8 | F***9 | Band | |
| 9 | G***0 | Square tube | |
| 10 | F***4 | Bolt | |
| 11 | G***0 | Long mixer tube bend | |
| 12 | G***0 | Plate | |
| 13 | F***2 | SCREW M12X1,75X35 5739 8.8 ZN | |
| 14 | F***9 | Nut | |
| 15 | F***6 | Screw | |
| 16 | F***6 | WASHER D12 U6592 ZN | |
| 17 | G***1 | Ass.distr. Inox | |
| 18 | G***0 | TRACTION SPRING MT600 | |
| 19 | G***0 | Square tube | |
| 20 | F***9 | Cap | |
| 21 | F***9 | Bolt | |
| 22 | G***0 | Mixer tube support | |
| 23 | F***4 | Bolt | |
| 24 | F***6 | Bolt | |
| 25 | G***0 | Flexible pipe support | |
| 26 | G***0 | Support bracket | |
| 27 | G***0 | Pipe | |
| 28 | G***0 | Pipe | |
| 29 | G***0 | Pipe support | |
| 30 | G***0 | Bushing | |
| 31 | F***0 | WASHER 10,5X30 | |
| 32 | F***9 | Bolt | |
| 33 | F***2 | BOLT 10X1,5X70 U5737 8.8 ZB | |
| 34 | F***4 | Pipe vulcano | |
| 35 | F***6 | Pipe nettuno | |
| 36 | F***9 | Chain genovese | |
| 37 | G***0 | Pipe guide ring | |
| 38 | F***0 | BOLT 8X100 5737 8.G GALVANIZ. | |
| 39 | F***3 | FLANGE NUT M8 DIN 6923 8.8 GAL | |
| 40 | F***9 | SCREW M10X1,5X35 U5739 8.8 ZN | |
| 41 | F***0 | NUT M10X1,5 U5588 6.8 ZN |
