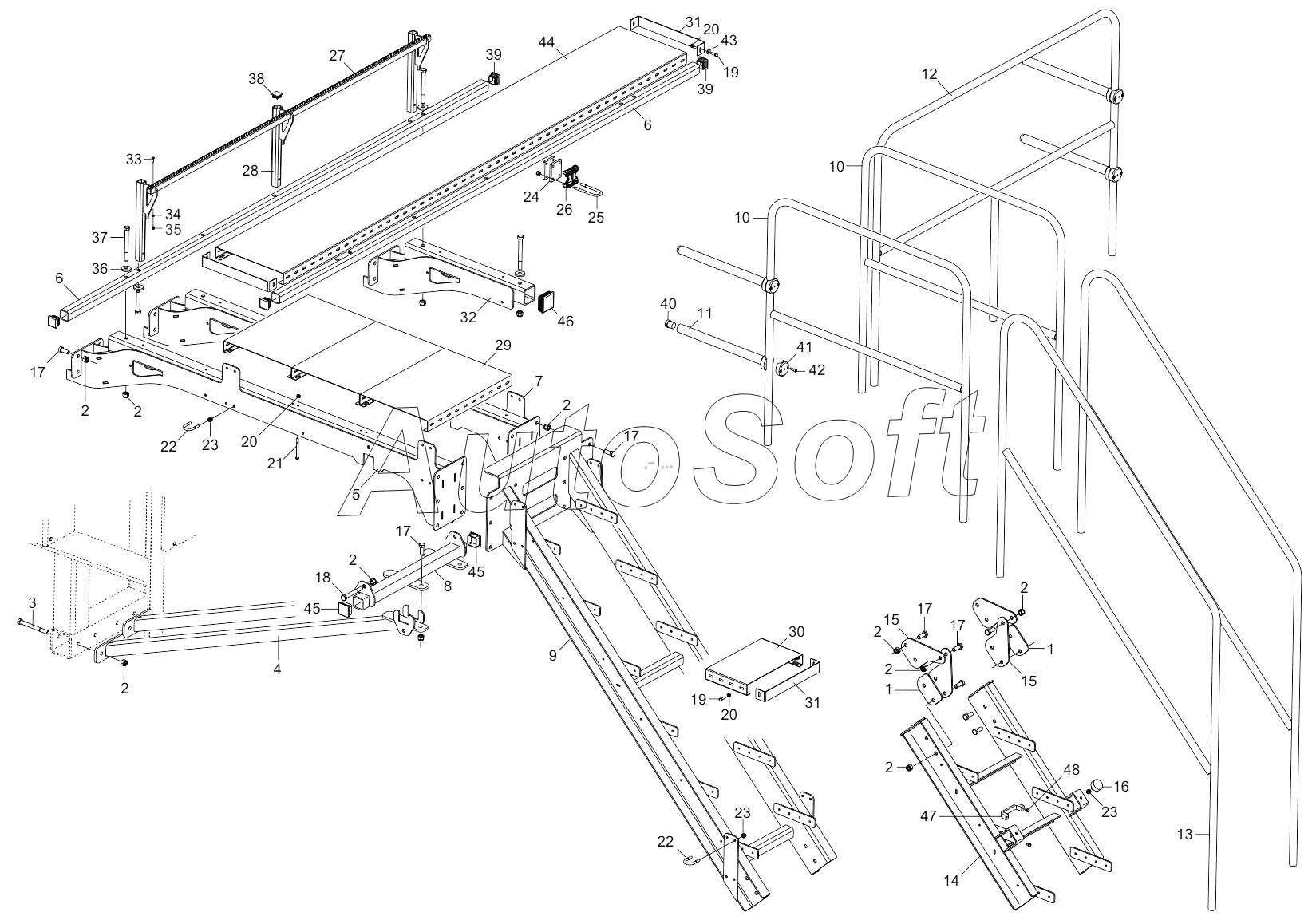

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO (2013). INSPECTION FOOTBOEARD WITH LADDER
37
26
27
28
29
30
31
31
32
33
34
35
36
25
38
39
39
40
41
42
43
44
45
45
46
47
48
13
2
2
2
2
2
2
2
2
2
3
4
5
6
6
7
8
9
10
10
11
12
1
1
14
15
15
16
17
17
17
17
17
18
19
19
20
20
20
21
22
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Spacer | |
| 2 | F***5 | Nut | |
| 3 | F***3 | Bolt | |
| 4 | G***0 | Square tube | |
| 5 | G***0 | Left platform support | |
| 6 | G***0 | Square tube | |
| 7 | G***0 | Right platform support | |
| 8 | G***0 | Square tube | |
| 9 | G***0 | Ramp | |
| 10 | G***0 | Parapett | |
| 11 | G***0 | Pipe railing side | |
| 12 | G***0 | Parapett | |
| 13 | G***0 | Parapett | |
| 14 | G***1 | Ramp | |
| 15 | G***0 | Step plate | |
| 16 | F***0 | Rubber buffer- cylindrer | |
| 17 | F***6 | Bolt | |
| 18 | F***6 | Bolt | |
| 19 | F***5 | BOLT M8X30 | |
| 20 | F***3 | FLANGE NUT M8 DIN 6923 8.8 GAL | |
| 21 | F***0 | BOLT 8X100 5737 8.G GALVANIZ. | |
| 22 | F***5 | Cav.t. | |
| 23 | F***8 | Nut | |
| 24 | G***0 | STOP TEETH 90X70 -10 4F11 66X4 | |
| 25 | F***0 | U BOLT M10X46 ZN | |
| 26 | G***0 | Sleeve support | |
| 27 | G***0 | Step | |
| 28 | G***0 | Step support | |
| 29 | G***0 | Board | |
| 30 | G***0 | Platform | |
| 31 | G***0 | Galvanized platform end | |
| 32 | G***0 | Support square pipe | |
| 33 | F***4 | BOLT 6X20 5739 8.G GALVANIZED | |
| 34 | F***7 | PLANE WASHER D.6 | |
| 35 | F***2 | NORM.SELF-LOCKING NUT 6 GALVAN | |
| 36 | G***0 | Washer | |
| 37 | F***0 | Bolt | |
| 38 | F***6 | PUNTALE Q 35 ALETT.POLIT.NERO | |
| 39 | F***9 | Cap | |
| 40 | G***0 | Round end | |
| 41 | G***0 | Hitch block zn | |
| 42 | F***4 | Bolt | |
| 43 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 44 | G***0 | Platform | |
| 45 | F***2 | Tappo plt x tubo | |
| 46 | F***8 | Directa frame plug | |
| 47 | F***2 | HANDLE | |
| 48 | F***7 | Bolt |
