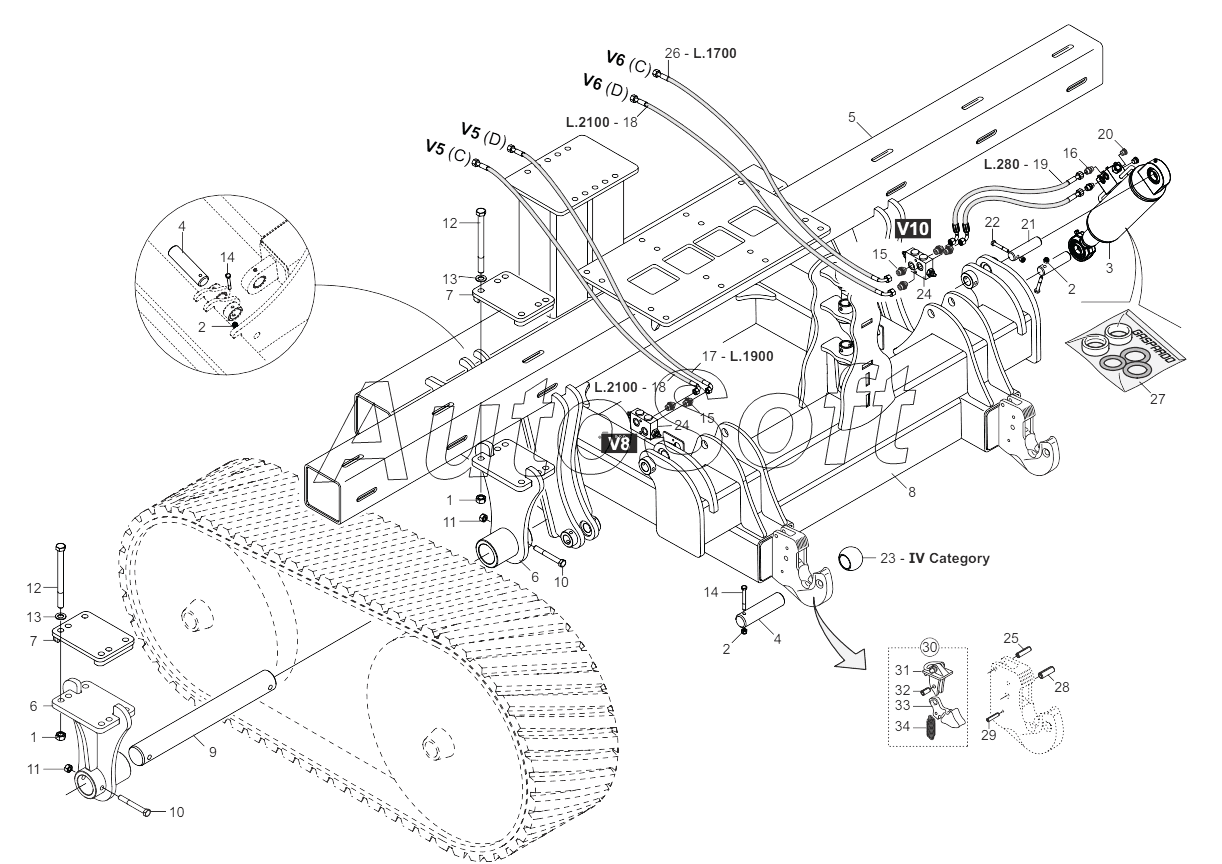

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO (2013). TRANSPORT TROLLEY
1
1
2
2
2
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 2 | F***8 | Nut | |
| 3 | G***0 | Cylinder | |
| 4 | G***0 | Bolt | |
| 5 | G***0 | Carriage | |
| 6 | G***0 | Track belt support | |
| 7 | G***0 | Striker plate | |
| 8 | G***0 | Central frame carriage | |
| 9 | G***0 | Pin | |
| 10 | F***8 | Screw | |
| 11 | F***4 | Nut | |
| 12 | F***0 | Bolt | |
| 13 | F***4 | Plane washer | |
| 14 | F***0 | Screw | |
| 15 | F***7 | Nipple | |
| 16 | F***1 | Nipple | |
| 17 | F***7 | Pipe | |
| 18 | F***0 | Pipe | |
| 19 | F***7 | Pipe | |
| 20 | F***3 | Plug | |
| 21 | G***0 | Axle/axis | |
| 22 | F***2 | BOLT 10X1,5X70 U5737 8.8 ZB | |
| 23 | F***3 | Link ball | |
| 24 | F***1 | Valve anti-shock | |
| 25 | F***4 | Elastic pin | |
| 26 | F***8 | Pipe | |
| 27 | F***3 | Kit o-ring cylinder | |
| 28 | F***5 | Elastic pin | |
| 29 | F***2 | Elastic pin | |
| 30 | F***3 | Kit rev. Quick fit.cat | |
| 31 | F***4 | Lever quick fit.cat | |
| 32 | F***3 | Elastic pin | |
| 33 | F***5 | Hook quick fit.cat | |
| 34 | F***6 | Spring quick fit.cat |
