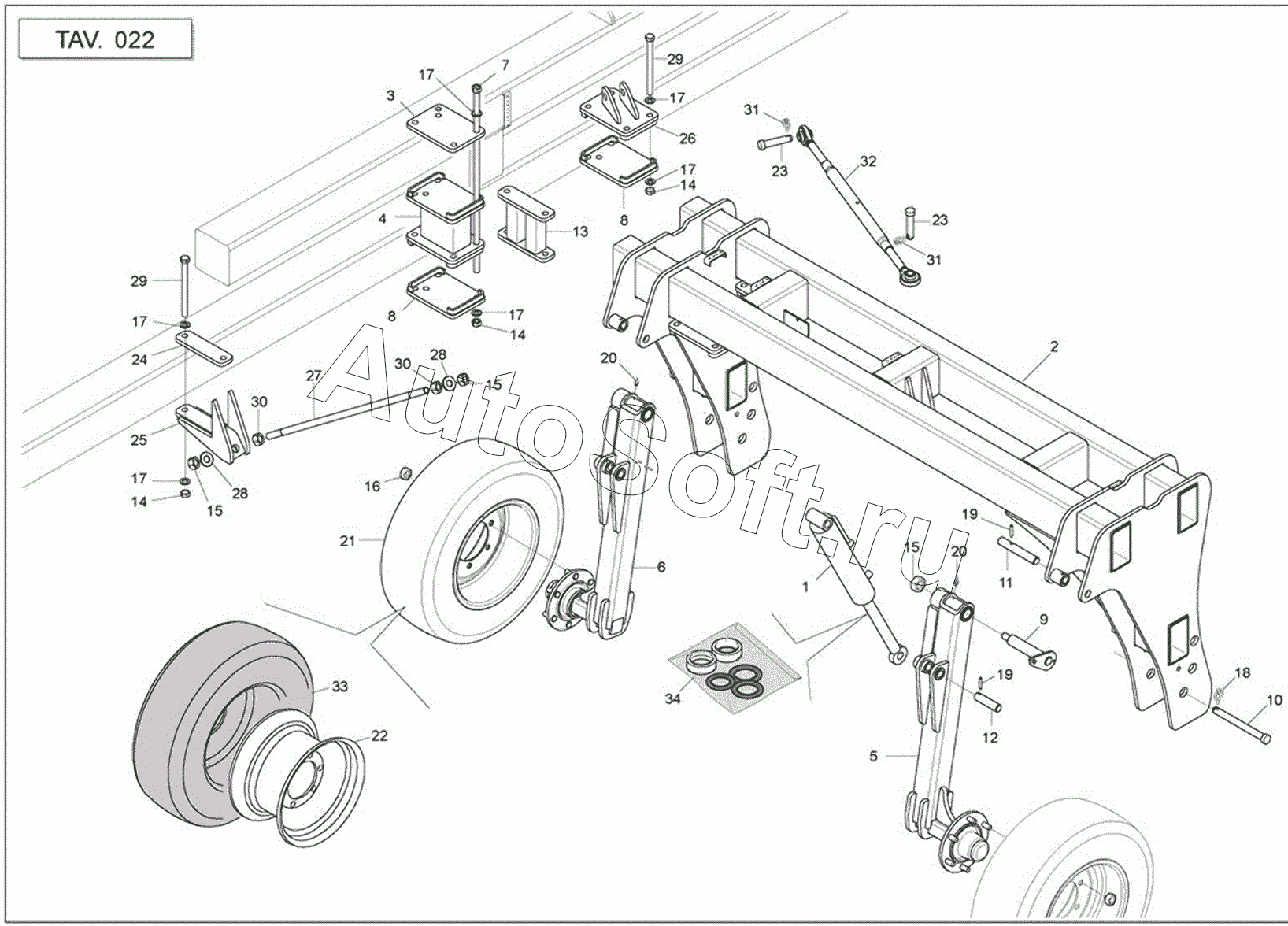

Каталог запасных частей к технике: Gaspardo MAESTRA (MT) (2010). REAR TROLLEY
27
19
19
20
20
21
22
23
23
24
25
26
18
28
28
29
29
30
30
31
31
32
33
34
10
2
3
4
5
6
7
8
8
9
1
11
12
13
14
14
14
15
15
15
16
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***2 | Cylinder | |
| 2 | G***1 | Frame cross beam | |
| 3 | G***0 | Striker plate | |
| 4 | G***0 | Frame spacer | |
| 5 | G***1 | Wheel arm-right | |
| 6 | G***1 | Wheel arm-left | |
| 7 | G***0 | Frame cross beam bar fixing | |
| 8 | G***0 | Striker plate | |
| 9 | G***0 | Rotation pin arm | |
| 10 | F***3 | Pin | |
| 11 | G***0 | Bottom cylinder pin | |
| 12 | G***0 | Top cylinder pin | |
| 13 | G***0 | Frame spacer | |
| 14 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 15 | F***3 | NUT M24X2 D982 8 ZN | |
| 16 | F***2 | COLUMN NUT M18X1,5 ZN | |
| 17 | F***4 | Plane washer | |
| 18 | F***7 | SNAP PIN D9 B/83 ZN | |
| 19 | F***4 | Elastic pin | |
| 20 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 21 | F***4 | Wheel compl. | |
| 22 | F***2 | Rim | |
| 23 | F***3 | Pin gaspardo | |
| 24 | G***0 | Striker plate | |
| 25 | G***1 | Tie-rod plate | |
| 26 | G***0 | Tie-rod plate | |
| 27 | G***1 | Tie-rod bar | |
| 28 | G***7 | Washer | |
| 29 | F***8 | Bolt | |
| 30 | F***8 | Nut | |
| 31 | F***7 | SNAP PIN D9 B/83 ZN | |
| 32 | F***6 | Cylinder | |
| 33 | F***0 | Covering | |
| 34 | F***8 | Kit o-ring cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
