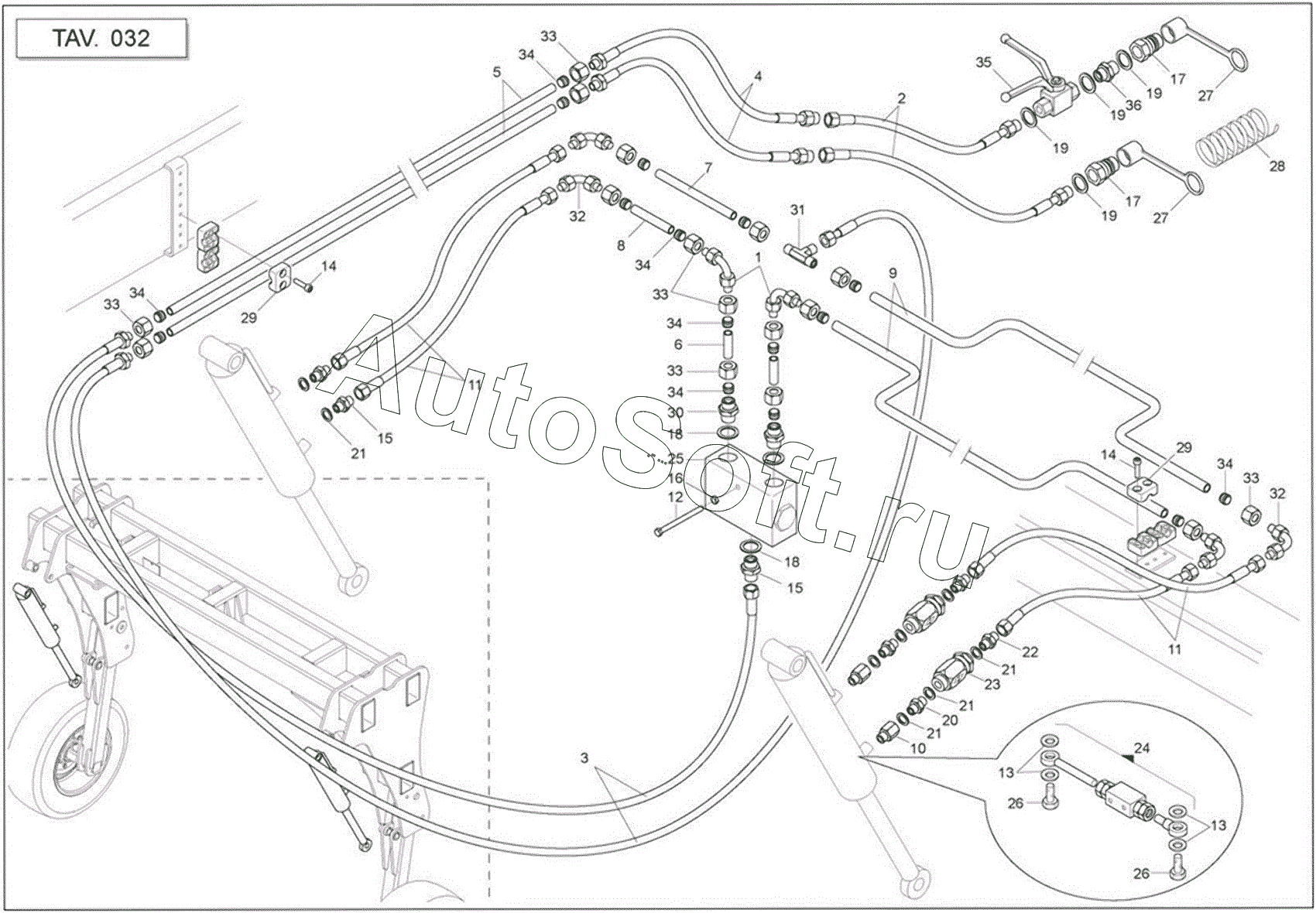

Каталог запасных частей к технике: Gaspardo MAESTRA (MT) (2010). TROLLEY HYDRAULIC SYSTEM
28
20
21
21
21
21
22
23
24
25
26
26
27
27
19
19
19
19
29
29
30
31
32
32
33
33
33
33
33
34
34
34
34
34
34
35
36
10
2
3
4
5
6
7
8
9
1
11
11
12
13
13
14
14
15
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***6 | Intermediate junction | |
| 2 | G***1 | Pipe | |
| 3 | G***0 | Pipe | |
| 4 | G***0 | Pipe | |
| 5 | G***0 | Tube iron | |
| 6 | G***0 | Tube iron | |
| 7 | G***0 | Tube iron | |
| 8 | G***0 | Tube iron | |
| 9 | G***0 | Pipe-bent | |
| 10 | F***9 | Nipple | |
| 11 | G***0 | Tube | |
| 12 | F***7 | SCREW M8X1,25X60 U5737 8.8 ZN | |
| 13 | F***0 | Copper washer | |
| 14 | F***4 | BOLT 6X25 5931 8.G GALVANIZ. | |
| 15 | F***1 | Nipple | |
| 16 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 17 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 18 | F***0 | Copper washer | |
| 19 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 20 | G***0 | Upright | |
| 21 | F***2 | WASHER | |
| 22 | F***0 | Nipple galv.cyl.male | |
| 23 | F***6 | 1/4' GAS VALVE VRF | |
| 24 | F***9 | Pil. Block valve vbpde38ec | |
| 25 | F***6 | Reunited flow divider | |
| 26 | F***3 | Union bolt hollow | |
| 27 | F***5 | COVER CONNECT F 1/2 RED | |
| 28 | F***5 | Spiral guard | |
| 29 | F***6 | Collar | |
| 30 | F***0 | Chain joint | |
| 31 | F***2 | Joint tee | |
| 32 | F***5 | Combined | |
| 33 | F***1 | Nut tn | |
| 34 | F***1 | Ring | |
| 35 | F***5 | Valve sfera | |
| 36 | F***5 | Niple |
