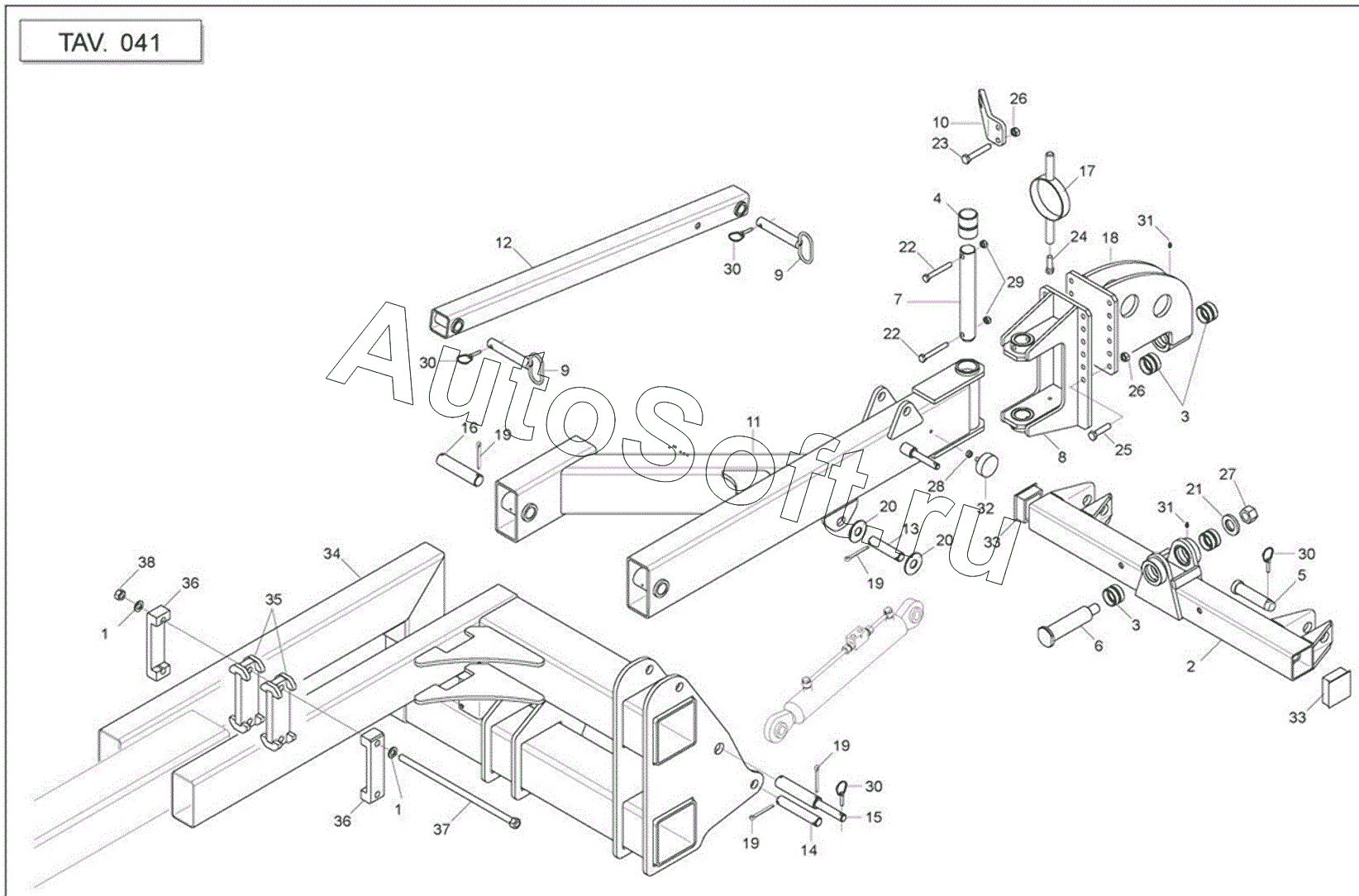

Каталог запасных частей к технике: Gaspardo MAESTRA (MT) (2010). RUDDER
30
30
30
30
21
22
22
23
24
25
26
26
27
28
29
20
20
31
31
32
33
33
34
35
36
36
37
38
11
2
3
3
4
5
6
7
8
9
9
10
1
1
12
13
14
15
16
17
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***4 | Plane washer | |
| 2 | G***1 | Coupling dp | |
| 3 | G***0 | Bushing cement. | |
| 4 | G***0 | Bushing | |
| 5 | F***2 | Gaspardo pin | |
| 6 | G***0 | Front | |
| 7 | G***0 | Bolt | |
| 8 | G***0 | Drawbar joint | |
| 9 | G***0 | Stop tie rod pin | |
| 10 | G***1 | Drawbar coupler | |
| 11 | G***0 | Drawbar | |
| 12 | G***0 | Reinforcing tie-rod | |
| 13 | G***0 | Bottom cylinder pin | |
| 14 | G***0 | Top cylinder pin | |
| 15 | G***0 | Pin rest | |
| 16 | G***0 | Rotation pin drawbar | |
| 17 | G***0 | Overgear and pipe support | |
| 18 | G***0 | Adjust. Support | |
| 19 | F***6 | PIN 6X45 U1336 ZN | |
| 20 | G***0 | Washer | |
| 21 | G***0 | Washer | |
| 22 | F***2 | Bolt | |
| 23 | F***0 | SCREW M16X2X70 U5737 8.8 ZN | |
| 24 | F***9 | SCREW M10X1,5X35 U5739 8.8 ZN | |
| 25 | F***4 | Bolt | |
| 26 | F***5 | Nut | |
| 27 | F***6 | Self lock. Nut | |
| 28 | F***3 | NUT M12X1,75 U5588 6.8 ZN | |
| 29 | F***5 | Nut-tristop | |
| 30 | F***7 | SNAP PIN D9 B/83 ZN | |
| 31 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 32 | F***9 | BUFFER-CYL. 75X25 M12 781103 | |
| 33 | F***2 | Protection plug | |
| 34 | G***0 | Drawbar hitch | |
| 35 | G***0 | Striker plate drawbar coupling | |
| 36 | G***0 | Striker inner plate drawbar co | |
| 37 | G***0 | Drawbar coupling bar | |
| 38 | F***1 | NUT M20X2,5 D982 6 ZN |
