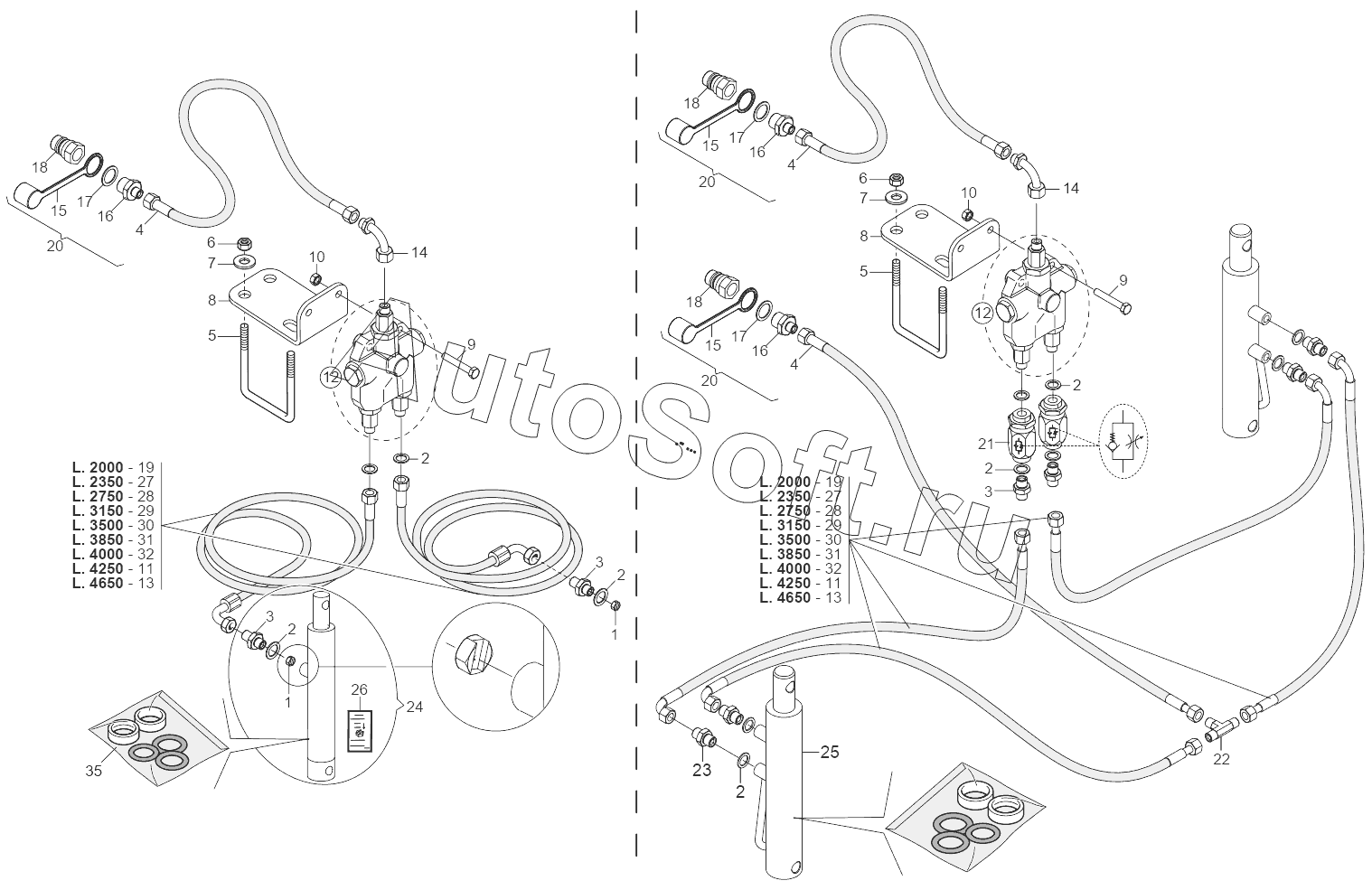

Каталог запасных частей к технике: Gaspardo SP (2010). HYDRAULIC SIGNING SYSTEM
17
17
17
32
32
31
31
30
30
29
29
28
28
27
27
26
25
24
23
22
21
20
20
20
19
19
18
18
18
1
1
16
16
16
15
15
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
4
3
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | PAD VENTURI D.0,8 | |
| 2 | F***2 | WASHER | |
| 3 | F***6 | NIPPLE GALV.CYL.MALE 1/4 ZN | |
| 4 | G***3 | TUBE TR.1/4R2 F-F1/4 L1500 LM | |
| 5 | F***0 | FLANGE U M14X2X50 96X119 ZN | |
| 6 | F***6 | NUT M14X2 | |
| 7 | G***2 | WASHER 32X4X15-5 | |
| 8 | G***1 | SUPPORTO VALVOLA | |
| 9 | F***8 | SCREW M8X1,25X40 U5737 8.8 ZN | |
| 10 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 11 | G***0 | TUBE 1/4R2 CF1/4-F1/4 4250 | |
| 12 | G***0 | Rowmarker valve assy | |
| 13 | G***0 | TUBE 1/4 C-F L.4650 | |
| 14 | F***9 | ELBOW 90[ F. SWIVEL 1/4 -M.1/4 | |
| 15 | F***5 | COVER CONNECT F 1/2 RED | |
| 16 | F***1 | NIPLE MM1/4-1/2 ZN | |
| 17 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 18 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 19 | G***7 | PIPE 1/4R2 C-F 1/4 L2000 HL/ID | |
| 20 | G***1 | PIPE FOR CONNECTION TO TRACTOR | |
| 21 | F***6 | 1/4' GAS VALVE VRF | |
| 22 | F***9 | MALE T-UNION 1/4 ZN | |
| 23 | G***0 | UPRIGHT 1/4'' NIPPLE WITH GRUB | |
| 24 | G***0 | ROW MARKER CYLINDER SP | |
| 25 | G***0 | CYLINDER D.E.30-40/155 | |
| 26 | G***0 | VENTURI POSITION STICKER | |
| 27 | G***0 | PIPE 1/4R1 C-F 1/4 L.2350 LM | |
| 28 | G***3 | TUBO 1/4R2 CF45 1/4-F 1/4 2750 | |
| 29 | G***0 | PIPE 1/4-R2 C-F 1/4 M.3150 | |
| 30 | G***1 | PIPE 1/4R2 CF1/4- F1/4 3500 | |
| 31 | G***0 | TUBE 1/4R2 CF1/4-F1/4 3850 | |
| 32 | G***0 | PIPE 1/4 R2 C-F 1/4 L.4000 |
