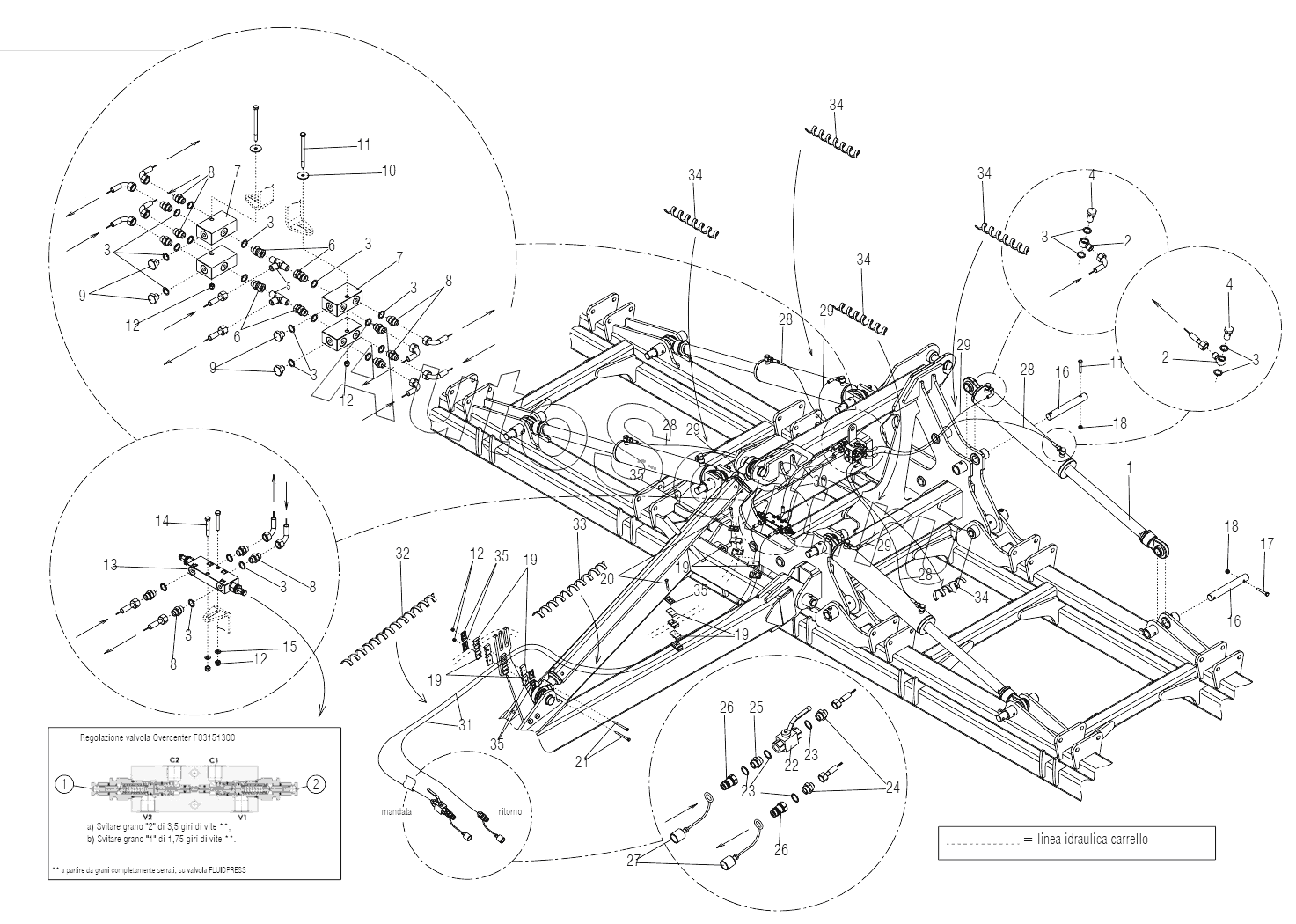

Каталог запасных частей к технике: Gaspardo UFO TZAR C (2014). Hydraulic plant side frames 600
27
19
19
19
19
20
21
22
23
23
24
25
26
26
18
18
28
28
28
28
29
29
29
29
30
31
32
33
34
34
34
34
34
35
35
35
35
10
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
6
6
7
7
8
8
8
8
9
9
1
1
11
11
12
12
12
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Cylinder | |
| 2 | F***9 | Eye filet. | |
| 3 | F***3 | Washer | |
| 4 | F***3 | Union bolt hollow | |
| 5 | F***0 | Male t-union | |
| 6 | F***7 | Nipple m-f revolving | |
| 7 | G***0 | Union valve | |
| 8 | F***1 | Nipple | |
| 9 | F***6 | Cover maschio | |
| 10 | F***9 | ROS.M8 8,4X32X2 U6593 ZN | |
| 11 | F***2 | Bolt | |
| 12 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 13 | F***0 | Valves fpo | |
| 14 | F***5 | BOLT 8X55 5737 8.8 GALVANIZED | |
| 15 | F***1 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 16 | R***0 | Pin coupling | |
| 17 | F***0 | Screw | |
| 18 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 19 | F***4 | Fixing block | |
| 20 | F***2 | Bolt | |
| 21 | F***8 | SCREW M8X1,25X90 U5737 8.8 ZN | |
| 22 | F***5 | Valve sfera | |
| 23 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 24 | F***2 | Nipple | |
| 25 | F***5 | Niple | |
| 26 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 27 | F***5 | COVER CONNECT F 1/2 RED | |
| 28 | F***2 | Tube | |
| 29 | F***3 | Tube | |
| 30 | F***5 | Tube | |
| 31 | F***6 | Tube | |
| 32 | F***4 | Spiral guard | |
| 33 | F***4 | Spiral guard | |
| 34 | F***4 | Spiral guard | |
| 35 | F***3 | Plate |
