Каталог запасных частей к технике: Gaspardo ALITALIA (2016). PRESSURE ADJUSTMENT
33
33
23
24
25
26
27
27
28
29
30
31
31
32
32
32
32
32
32
32
32
22
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
8
9
10
10
11
11
11
1
13
13
14
15
16
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
19
20
21

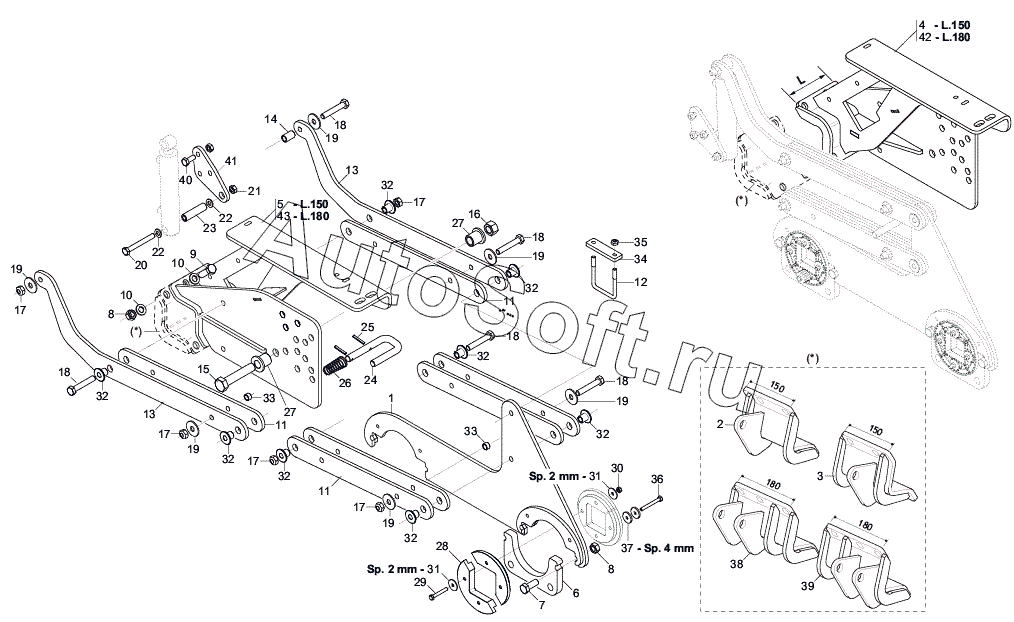

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | BAR SUPPORT ASSY | |
| 2 | G***0 | LEFT LOWER CYLINDER SUPPORT | |
| 3 | G***0 | RIGHT LOWER CYLINDER SUPPORT | |
| 4 | G***0 | LEFT PIN ADJUSTEMENT | |
| 5 | G***0 | RIGHT PIN ADJUSTEMENT | |
| 6 | G***1 | LOWER SUPP.ROTARY BUSHING | |
| 7 | F***6 | Bolt | |
| 8 | F***6 | Nut | |
| 9 | F***2 | SCREW M16X2X50 U5737 8.8 ZN | |
| 10 | F***0 | Plane washer | |
| 11 | G***0 | INT. CONNECTING ROD D.20 | |
| 12 | F***5 | U BOLT Q.B=70 M=10X1,5 L=92 | |
| 13 | G***1 | TOP CONNECTING ROD | |
| 14 | G***0 | BUSHING 15 X20 X32 ZN | |
| 15 | F***4 | SCR. M22X1,5X110 U5738 8.8ZN | |
| 16 | F***9 | Self locking nut | |
| 17 | F***5 | Nut-tristop | |
| 18 | F***0 | Bolt | |
| 19 | F***4 | Galvanized washer | |
| 20 | F***6 | Screw | |
| 21 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 22 | F***6 | WASHER D12 U6592 ZN | |
| 23 | G***0 | BUSHING D12,2X20X76,5 | |
| 24 | G***0 | ADJUSTMENT PIN | |
| 25 | F***1 | ELASTIC PIN 6X40 | |
| 26 | G***9 | ZN COUPLING COMP. SPRING SP | |
| 27 | M***4 | BUSHING D=32 D=22 L=38 | |
| 28 | M***4 | ROTATION BUSHING | |
| 29 | F***5 | BOLT 8X55 5737 8.8 GALVANIZED | |
| 30 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 31 | F***9 | ROS.M8 8,4X32X2 U6593 ZN | |
| 32 | G***0 | BUSHING D20X14,2X21 | |
| 33 | G***0 | BUSHING D14,5X8X11 ZN | |
| 34 | G***0 | PLATE110X30-10 2HOLES 11 81 | |
| 35 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 36 | F***3 | BOLT M8X70 | |
| 37 | G***2 | WASHER 32X4X8-5 | |
| 38 | G***0 | LOWER LEFT CYLINDER SUPPORT | |
| 39 | G***0 | LOWER RIGHT CYLINDER SUPPORT | |
| 40 | F***0 | BOLT M12X30 | |
| 41 | G***0 | CYL.SUPPORT PLATE | |
| 42 | G***0 | LEFT PIN ADJUSTMENT | |
| 43 | G***0 | RIGHT PIN ADJUSTMENT |
