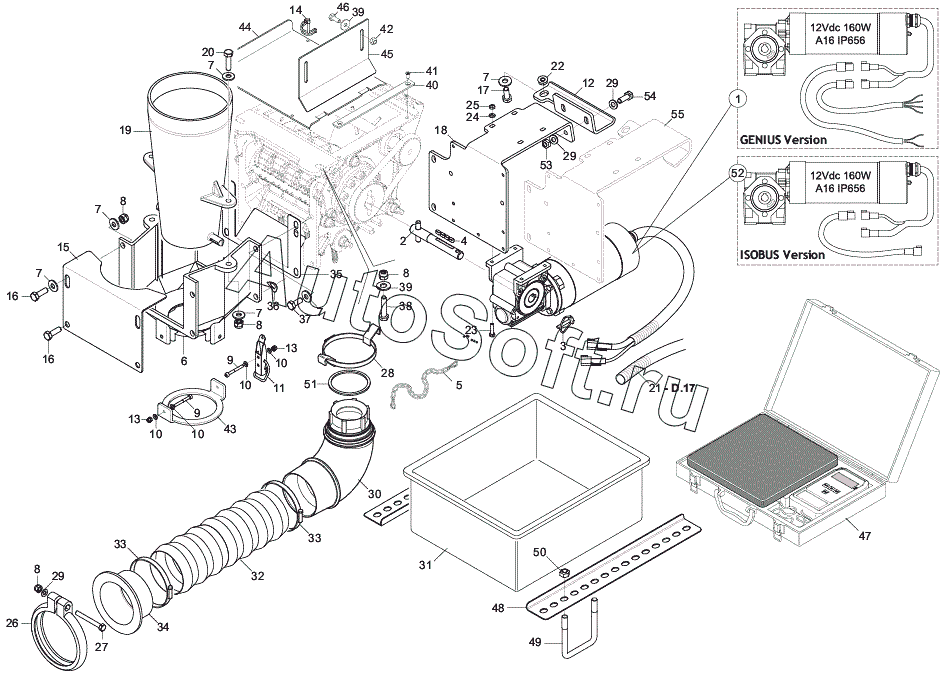

Каталог запасных частей к технике: Gaspardo ALITALIA (2016). AIR CONVEYOR AND ENGINE SUPPORT
42
29
29
29
30
31
32
33
33
34
35
36
37
38
39
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
12
13
13
14
1
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | REDUCTION 12V-157W 50:1 | |
| 2 | G***0 | TRANSMISSION PIN ASS.BLY | |
| 3 | F***2 | SNAP PIN D4,4 B/80 ZN | |
| 4 | F***2 | TAB 05X5X10 UNI6604 | |
| 5 | G***1 | CHAIN WITH SPRING CATCH | |
| 6 | G***4 | CASING | |
| 7 | G***0 | WASHER 20X2X8,5 | |
| 8 | F***4 | SELF LOCK.NUT M8X1,25 D982 8ZN | |
| 9 | F***0 | SCR. M4X0,7X35 U5931 12.9ZF | |
| 10 | F***1 | PLANE WASHER 4,5X9 6592 | |
| 11 | G***0 | CLOSURE LEVER | |
| 12 | G***0 | DOSER MOTOR SUPPORT PLATE | |
| 13 | F***6 | NORM.SELF-LOCKING NUT 4 GALVAN | |
| 14 | F***5 | Pin x gear | |
| 15 | G***0 | FRONT LOCKING | |
| 16 | F***0 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 17 | F***6 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 18 | G***0 | DOSER MOTOR SUPPORT PLATE | |
| 19 | G***0 | SPEAKER CONE D.140 | |
| 20 | F***5 | BOLT M8X30 | |
| 21 | F***0 | ROUGH SHEATH D.17 BLACK | |
| 22 | F***3 | FLANGE NUT M8 DIN 6923 8.8 GAL | |
| 23 | F***0 | SCR. M5X0,8X20 U5739 8.8ZN | |
| 24 | F***0 | NUT M5X0,8 D980 8ZN | |
| 25 | F***2 | Washer | |
| 26 | G***0 | PIPE CLAMP | |
| 27 | F***3 | BOLT M8X70 | |
| 28 | G***0 | LEVER-CLOSED HOOK | |
| 29 | F***1 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 30 | G***9 | 145X147,5 BEND | |
| 31 | F***0 | TRANK 45X38X19 | |
| 32 | F***7 | FLEXIBLE PIPE D.100 | |
| 33 | F***5 | String fastening straps | |
| 34 | F***0 | REDUCTION | |
| 35 | G***0 | DOSER CLOSING IX | |
| 36 | F***5 | WASHER D8 DIN 137/A | |
| 37 | F***2 | BOLT M8X16 | |
| 38 | F***1 | BOLT M8X45 | |
| 39 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 40 | G***0 | DOSER IX CLOSING BLADE | |
| 41 | F***2 | SCREW M4X0,7X10 U7688 A2 IX | |
| 42 | F***1 | NUT M6X1 D980 8 ZN | |
| 43 | G***0 | CURVE GUIDE | |
| 44 | G***0 | CLOSING BLADE DISTRIBUTOR | |
| 45 | G***0 | SEED GUARD BLADE IX | |
| 46 | F***3 | SCREW M6X1X16 U5739 8.8 ZN | |
| 47 | F***2 | BALANCE TCS-M2 MAX 70KG | |
| 48 | G***0 | BASIN SUPPORT | |
| 49 | F***0 | U bolt | |
| 50 | F***5 | Nut | |
| 51 | G***0 | DISTRIBUTOR GASKET | |
| 52 | F***2 | RATIOMOTOR 12V-157W 50:1 | |
| 53 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 54 | F***4 | SCR. M8X1,25X25 U5739 10.9ZD |
