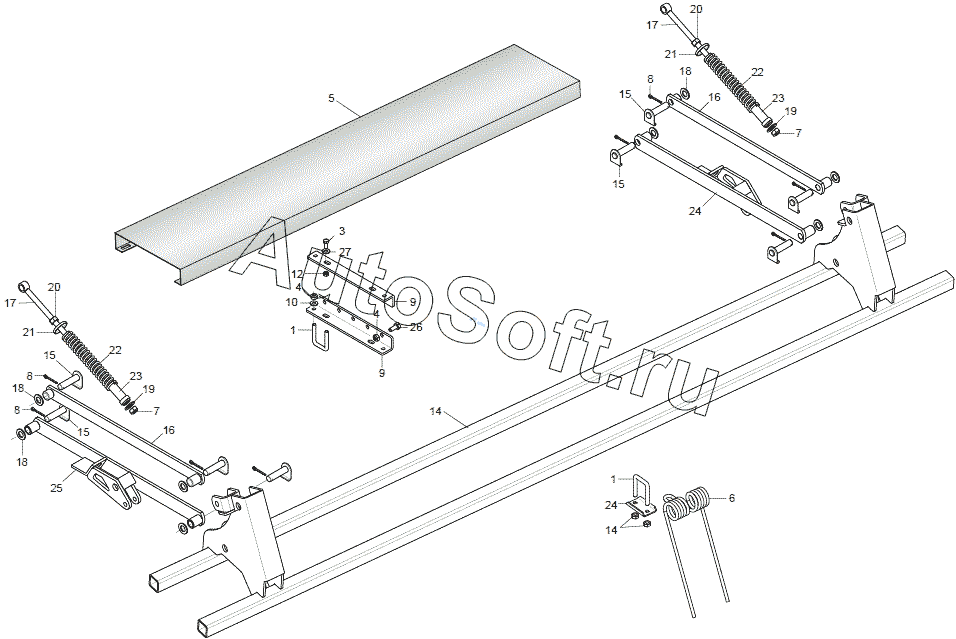

Каталог запасных частей к технике: Gaspardo MEGA 600 (2009). HARROW, REAR COVER AND FOOTBOARD
1
1
2
3
4
4
5
6
7
7
8
8
8
9
9
10
11
12
13
14
14
15
15
15
15
16
16
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | U-BOLT GALVAN | |
| 2 | G***0 | PLATE SEED COVER SPRING | |
| 3 | F***6 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 4 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 5 | G***0 | PLATFORM L.2700 | |
| 6 | G***0 | SEED COVERING SPRING | |
| 7 | F***4 | SELF LOCKING NUT M16X1,5 | |
| 8 | F***7 | SPLIT PIN 5X30 1336 GALVAN. | |
| 9 | G***0 | SUPPORTO PEDANA | |
| 10 | F***4 | WASHER M10 10,5X20X2 U6592 ZN | |
| 11 | F***5 | TTCN 90' BOLT M8X16 GALVANIZED | |
| 12 | F***3 | FLANGE NUT M8 DIN 6923 8.8 GAL | |
| 13 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 14 | G***2 | ASS.ERPICE S-SC 300 | |
| 15 | G***1 | PERNO ANTI ROTAZIONE ZN | |
| 16 | G***1 | ASS.BRACCIO SUPERIORE | |
| 17 | G***0 | HARROW REGULATION | |
| 18 | F***4 | Plane washer | |
| 19 | F***0 | Plane washer | |
| 20 | F***1 | Nut | |
| 21 | G***3 | BOTTOMED WASHER 48X17-25X8X1-5 | |
| 22 | G***0 | HARROW PRESSURE SPRING | |
| 23 | G***0 | SPRING SLIDING TUBE | |
| 24 | G***1 | BRACCIO INFERIORE DX | |
| 25 | G***2 | ASS.BRACCIO INFERIORE SX | |
| 26 | F***2 | BOLT 10X25 5739 8.G GALVANIZED | |
| 27 | F***1 | WASHER M8 8,4X17X1,6 U6592 ZN |
