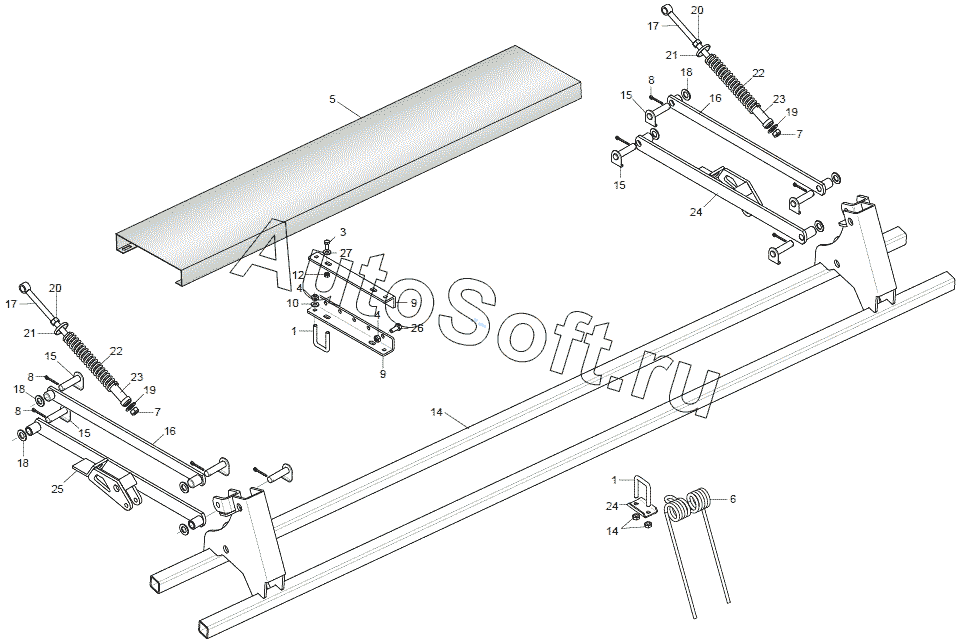

Каталог запасных частей к технике: Gaspardo MEGA 600 (2011). HARROW, REAR COVER AND FOOTBOARD
14
14
27
26
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
18
17
17
16
16
15
15
15
15
1
1
13
12
11
10
9
9
8
8
8
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | U-BOLT GALVAN | |
| 2 | G***0 | PLATE SEED COVER SPRING | |
| 3 | F***8 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 4 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 5 | G***0 | PLATFORM L.2700 | |
| 6 | G***0 | MOLLA COPRISEME POST. | |
| 7 | F***4 | SELF LOCKING NUT M16X1,5 | |
| 8 | F***7 | SPLIT PIN 5X30 1336 GALVAN. | |
| 9 | G***0 | SUPPORTO PEDANA | |
| 10 | F***4 | WASHER M10 10,5X20X2 U6592 ZN | |
| 11 | F***5 | TTCN 90' BOLT M8X16 GALVANIZED | |
| 12 | F***3 | FLANGE NUT M8 DIN 6923 8.8 GAL | |
| 13 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 14 | G***2 | ASS.ERPICE S-SC 300 | |
| 15 | G***1 | PERNO ANTI ROTAZIONE ZN | |
| 16 | G***1 | ASS.BRACCIO SUPERIORE | |
| 17 | G***0 | HARROW REGULATION | |
| 18 | F***4 | Plane washer | |
| 19 | F***0 | Plane washer | |
| 20 | F***4 | Nut | |
| 21 | G***3 | BOTTOMED WASHER 48X17-25X8X1-5 | |
| 22 | G***0 | HARROW PRESSURE SPRING | |
| 23 | G***0 | SPRING SLIDING TUBE | |
| 24 | G***1 | RIGHT LOWER ARM | |
| 25 | G***2 | LEFT LOWER ARM | |
| 26 | F***2 | BOLT 10X25 5739 8.G GALVANIZED | |
| 27 | F***1 | WASHER M8 8,4X17X1,6 U6592 ZN |
