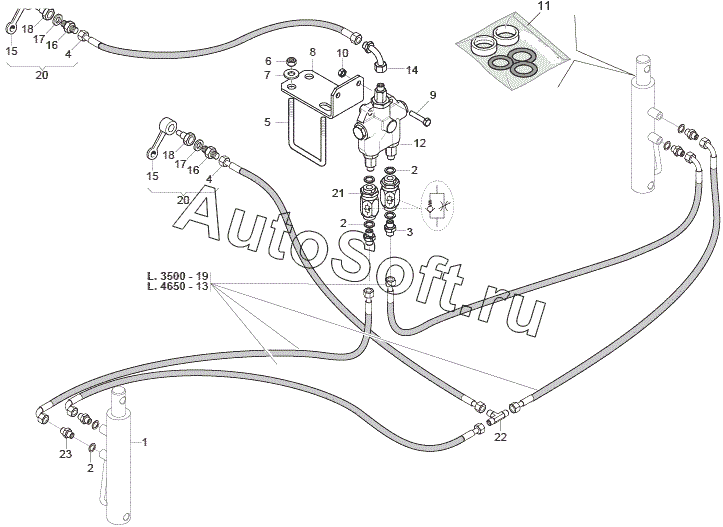

Каталог запасных частей к технике: Gaspardo MEGA 600 (2011). HYDRAULIC ROW MARKING SYSTEM
12
23
22
21
20
20
19
18
18
17
17
16
16
15
15
14
13
1
11
10
9
8
7
6
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | CYLINDER D.E.30-40/155 | |
| 2 | F***2 | WASHER | |
| 3 | F***6 | NIPPLE GALV.CYL.MALE 1/4 ZN | |
| 4 | G***3 | TUBE TR.1/4R2 F-F1/4 L1500 LM | |
| 5 | F***0 | FLANGE U M14X2X50 96X119 ZN | |
| 6 | F***6 | NUT M14X2 | |
| 7 | G***2 | WASHER 32X4X15-5 | |
| 8 | G***1 | SUPPORTO VALVOLA | |
| 9 | F***8 | SCREW M8X1,25X40 U5737 8.8 ZN | |
| 10 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 11 | F***1 | CYLINDER SEAL KIT 15413110 | |
| 12 | G***0 | Rowmarker valve assy | |
| 13 | G***0 | TUBE 1/4 C-F L.4650 | |
| 14 | F***9 | ELBOW 90[ F. SWIVEL 1/4 -M.1/4 | |
| 15 | F***5 | COVER CONNECT F 1/2 RED | |
| 16 | F***1 | NIPLE MM1/4-1/2 ZN | |
| 17 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 18 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 19 | G***1 | PIPE 1/4R2 CF1/4- F1/4 3500 | |
| 20 | G***1 | PIPE FOR CONNECTION TO TRACTOR | |
| 21 | F***6 | 1/4' GAS VALVE VRF | |
| 22 | F***9 | MALE T-UNION 1/4 ZN | |
| 23 | G***0 | UPRIGHT 1/4'' NIPPLE WITH GRUB |
