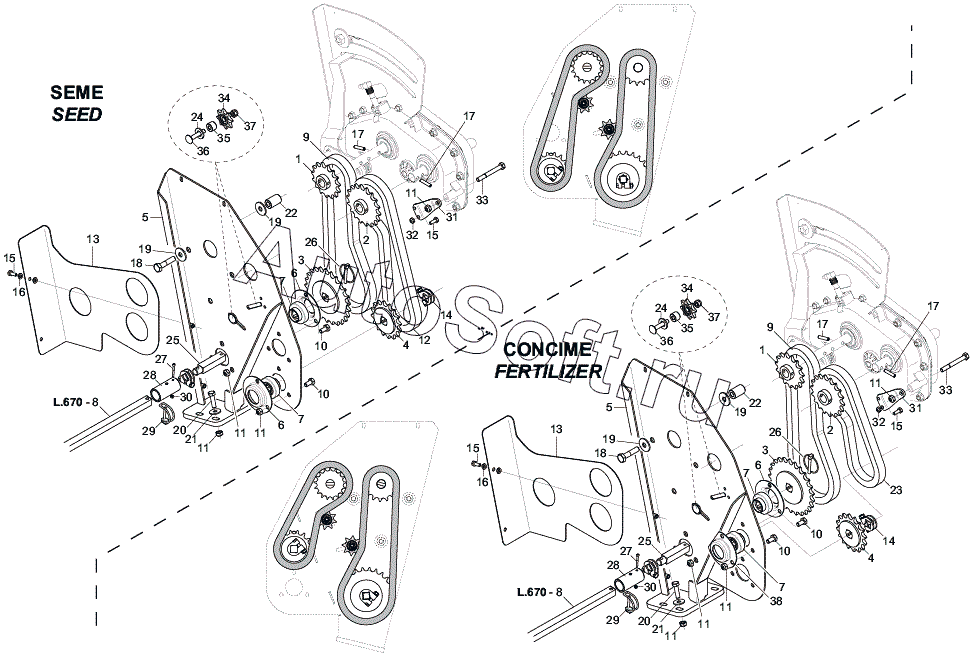

Каталог запасных частей к технике: Gaspardo MEGA 600 (2011). FRONT TRANSMISSION
30
30
21
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
20
20
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
11
11
11
11
11
11
11
11
2
2
3
3
4
4
5
5
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
1
1
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | PIGNONE Z15 ZN | |
| 2 | G***0 | PINION Z18 | |
| 3 | G***0 | PINION Z-25 ZN. | |
| 4 | G***0 | PINION Z-16 ZN. | |
| 5 | G***0 | ASS.SUPPORTO CAMBIO | |
| 6 | G***4 | BEARING SUPPORT | |
| 7 | G***0 | SQUARE-HOLED BEARING | |
| 8 | G***0 | ASSE TRASM.L.670 | |
| 9 | F***2 | CHAIN ISO 10B-1 54 LINKS | |
| 10 | F***2 | BOLT M8X16 | |
| 11 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 12 | F***6 | CATENA 5/8 ISO 10B 50 MAGLIE | |
| 13 | G***0 | CARTER TRASMISSIONE FRONTALE | |
| 14 | G***5 | PLATE AXLE STOP | |
| 15 | F***3 | SCREW M6X1X16 U5739 8.8 ZN | |
| 16 | F***7 | PLANE WASHER D.6 | |
| 17 | F***4 | ELASTIC PIN 6X30 | |
| 18 | F***2 | BOLT 10X45 5737 8.G GALVANIZED | |
| 19 | F***0 | WASHER 10,5X30 | |
| 20 | F***5 | BOLT M8X30 | |
| 21 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 22 | G***0 | BUSHING 10,25X20X30 ZN | |
| 23 | F***8 | CHAIN 5/8 ISO 10B1 40 LINKS | |
| 24 | F***6 | WASHER D12 U6592 ZN | |
| 25 | G***0 | TRANSMISSION SHAFT L.83 | |
| 26 | F***3 | Snap pin | |
| 27 | F***6 | VIT.M 3X 0,5X 40 U5739 8.8 ZN | |
| 28 | G***0 | BOCCOLA DI SICUREZZA ZN | |
| 29 | F***5 | Pin x gear | |
| 30 | F***1 | NORMAL SELF-LOCKING NUT 3 GAL | |
| 31 | G***0 | SUPPORTO CAMBIO ZN | |
| 32 | F***1 | NUT M6X1 D980 8 ZN | |
| 33 | F***3 | BOLT M8X70 | |
| 34 | G***0 | Gear | |
| 35 | G***0 | BUSHING 8.25 X 18 X 13 | |
| 36 | F***7 | BOLT 8X45 5732 4.6 GALVANIZED | |
| 37 | F***4 | SELF LOCK.NUT M8X1,25 D982 8ZN | |
| 38 | G***6 | CUT BEARING SUPPORT |
