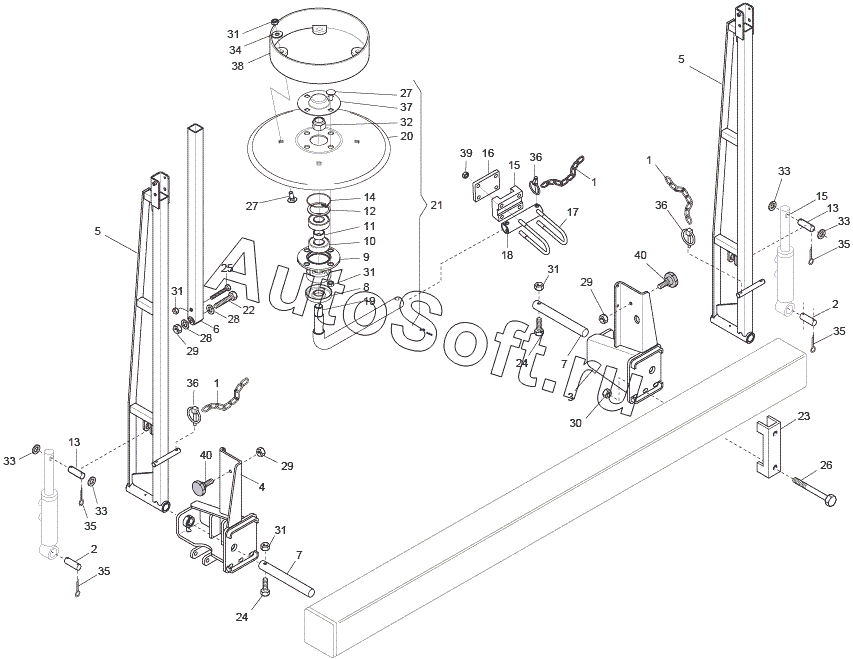

Каталог запасных частей к технике: Gaspardo MT (2006). REINFORCED LINE MARKER
31
31
31
31
31
22
23
24
24
25
26
27
27
28
28
29
29
29
30
21
32
33
33
33
33
34
35
35
35
35
36
36
36
37
38
39
40
40
11
2
2
3
4
5
5
6
7
7
8
9
10
1
1
1
12
13
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | CHAIN WITH SPRING CATCH | |
| 2 | G***0 | GALVANIZED PIN 15X120 | |
| 3 | G***1 | RIGHT ARM SUPPORT | |
| 4 | G***1 | LEFT ARM SUPPORT | |
| 5 | G***1 | FRENCH ROWMARKER ARM | |
| 6 | G***0 | ROW MARKER ARM | |
| 7 | G***0 | GALVAN. ROWMAKER AXLE | |
| 8 | G***0 | GALVAN. HOLDER | |
| 9 | G***0 | GALVAN. ROWMAKER DISK BEARING | |
| 10 | F***6 | BEARING D20 D47 B14 6204 2RSH | |
| 11 | G***0 | BUSHING 21X25X12 ZN | |
| 12 | F***1 | STOP RING 47 UNI 7437-75 | |
| 13 | G***6 | LOWER CYLINDR. ROWMARKER PIN S | |
| 14 | F***6 | GASKET OR 033 DOWTY | |
| 15 | G***0 | STRIKER PLATE SLEEVE | |
| 16 | G***0 | STOP TEETH 90X70 -10 4F11 66X4 | |
| 17 | F***0 | U BOLT M10X46 ZN | |
| 18 | G***0 | DISC COUPLING SLEEVE | |
| 19 | G***0 | ROWMAKER DISC-HOLDER PIN | |
| 20 | G***0 | ROW MARKER DISK D.320 | |
| 21 | G***1 | LIMITER DISK D.320 COMPL | |
| 22 | F***8 | SCREW M12X1,75X90 U5737 8.8 ZN | |
| 23 | G***1 | STRIKER | |
| 24 | F***7 | SCREW M8X1,25X60 U5737 8.8 ZN | |
| 25 | F***8 | SCREW M8X1,25X90 U5737 8.8 ZN | |
| 26 | F***5 | BOLT M14X 2X220 U5737 8.8 ZG | |
| 27 | F***0 | SCREW M8X1,25X20 U5732 4.6 ZN | |
| 28 | F***6 | WASHER D12 U6592 ZN | |
| 29 | F***3 | NUT M12X1,75 U5588 6.8 ZN | |
| 30 | F***6 | NUT M14X2 | |
| 31 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 32 | F***8 | NUT M18X2,5 D982 8 ZN | |
| 33 | F***8 | WAS.M14 15X28X2,5 U6592 ZB | |
| 34 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 35 | F***7 | SPLIT PIN 5X30 1336 GALVAN. | |
| 36 | F***7 | SNAP PIN D9 B/83 ZN | |
| 37 | G***0 | GALVAN. BEARING CLOSURE | |
| 38 | G***0 | LIMITER DEPTH COUPLYNG | |
| 39 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 40 | F***9 | BUFFER-CYL. 75X25 M12 781103 |
