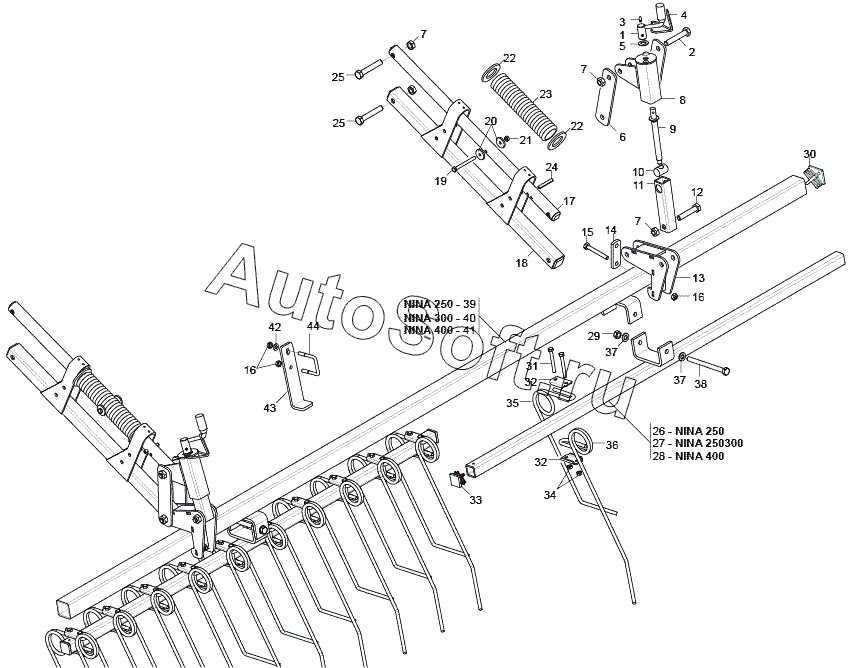

Каталог запасных частей к технике: Gaspardo Nina (2009). MULTI CONTROL COVER HARROW
34
24
25
25
26
27
28
29
30
31
32
32
33
23
35
36
37
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
7
7
8
9
10
11
1
13
14
15
16
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | ADJUSTMENT HANDLE B4 | |
| 2 | F***0 | Bolt | |
| 3 | F***9 | PIN EL. .6X24 DIN 1481 | |
| 4 | G***0 | Spec spring handle stop sp | |
| 5 | G***9 | WASHER D.15X28X1-5 | |
| 6 | G***0 | STRIKER 200X50 -6 2F14 155 | |
| 7 | F***5 | Nut-tristop | |
| 8 | G***0 | ADJUSTMENT TUBE | |
| 9 | G***8 | REAR ADJUSTMENT BOLT | |
| 10 | G***3 | ARTICULATED ELEMENT | |
| 11 | G***0 | INTERNAL PIPE | |
| 12 | F***7 | Bolt | |
| 13 | G***1 | HARROW SUPPORT | |
| 14 | G***7 | STRIKER PLATE | |
| 15 | F***8 | Screw | |
| 16 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 17 | G***0 | PIPE SUPPORT | |
| 18 | G***1 | LOWER HARROW TUBE | |
| 19 | F***6 | Bolt | |
| 20 | G***2 | WASHER 32X4X8-5 | |
| 21 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 22 | F***8 | Washer | |
| 23 | G***0 | SPRING | |
| 24 | F***6 | PIN EL. .8X55 DIN 1481 | |
| 25 | F***2 | Bolt | |
| 26 | G***0 | LOWER HARROW TUBE | |
| 27 | G***0 | LOWER HARROW TUBE | |
| 28 | G***0 | TUB INF.HARROW M400 | |
| 29 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 30 | F***9 | Cap | |
| 31 | F***3 | BOLT M8X70 | |
| 32 | G***6 | GALVAN. SPRING TOOTHED PLATE | |
| 33 | F***6 | PUNTALE Q 35 ALETT.POLIT.NERO | |
| 34 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 35 | G***0 | SPEC. SPRING SHORT TOOTH D.9 | |
| 36 | G***0 | SPEC. SPRING LONG TOOTH D.9 | |
| 37 | F***6 | WASHER D12 U6592 ZN | |
| 38 | F***9 | SCREW M12X1,75X150 5737 8.8 ZN | |
| 39 | G***0 | TUBO SUPPORTO ERPICE | |
| 40 | G***0 | HARROW SUPPORT TUBE | |
| 41 | G***0 | HARROW SUPPORT TUBE | |
| 42 | F***0 | WASHER 10,5X30 | |
| 43 | G***0 | ARM GUIDE OSCILLATING | |
| 44 | F***5 | Striker |
