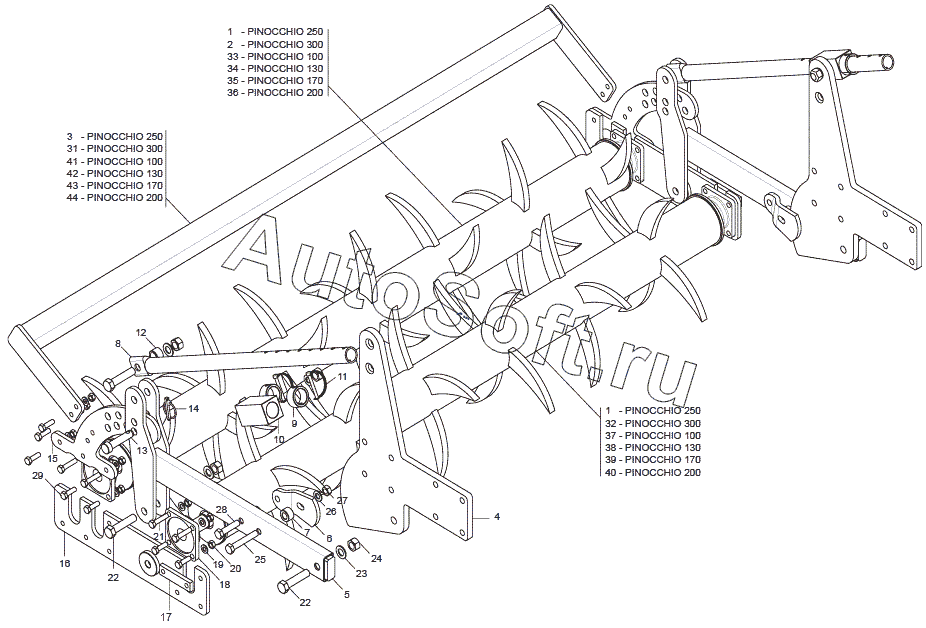

Каталог запасных частей к технике: Gaspardo PINOCCHIO S (2010). DOUBLE REAR ROLLER MECHANICAL
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Roller | |
| 2 | R***0 | ROLLER 40 TEETH 3,0 | |
| 3 | R***0 | Support guard | |
| 4 | R***0 | Roller support plate | |
| 5 | R***0 | Roller support | |
| 6 | R***0 | Support plate | |
| 7 | R***0 | Busching | |
| 8 | R***0 | Adjustment pipe | |
| 9 | R***0 | Bushing adjustment zn | |
| 10 | R***0 | Adjustment tube zn | |
| 11 | F***2 | SAFETY PIN D.8X70 ZN | |
| 12 | R***0 | Bushing | |
| 13 | R***0 | Screw | |
| 14 | F***7 | SNAP PIN D9 B/83 ZN | |
| 15 | R***0 | Blade adjustment | |
| 16 | R***0 | Roller support | |
| 17 | R***0 | Fixing plate | |
| 18 | F***3 | Bearingsupport | |
| 19 | F***6 | WASHER D12 U6592 ZN | |
| 20 | F***9 | Nut | |
| 21 | F***0 | Bolt | |
| 22 | F***5 | SCREW M20X2,5X90 U5737 10.9 ZN | |
| 23 | F***4 | Plane washer | |
| 24 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 25 | F***5 | Bolt | |
| 26 | F***0 | Plane washer | |
| 27 | F***5 | Nut | |
| 28 | F***2 | Bolt | |
| 29 | F***2 | Bolt | |
| 30 | F***6 | SCREW M16X2X60 U5737 8.8 ZN | |
| 31 | R***0 | ANS. SUPPORT PROTECTION | |
| 32 | R***0 | ANS. ROLLER 3M 36 TOOTH | |
| 33 | R***0 | ROLLER 12 TEETH 1,0 | |
| 34 | R***0 | ROLLER 16 TEETH 1,3 | |
| 35 | R***0 | ROLLER 24 TEETH 1,7 | |
| 36 | R***0 | ROLLER 28 TEETH 2,0 | |
| 37 | R***0 | ROLLER 16 TEETH 1,0 | |
| 38 | R***0 | ROLLER 20 TEETH 1,3 | |
| 39 | R***0 | ROLLER 20 TEETH 1,7 | |
| 40 | R***0 | ROLLER 24 TEETH 2,0 | |
| 41 | R***0 | SUPPORT GUARD | |
| 42 | R***0 | SUPPORT GUARD | |
| 43 | R***0 | SUPPORT GUARD | |
| 44 | R***0 | SUPPORT GUARD |
