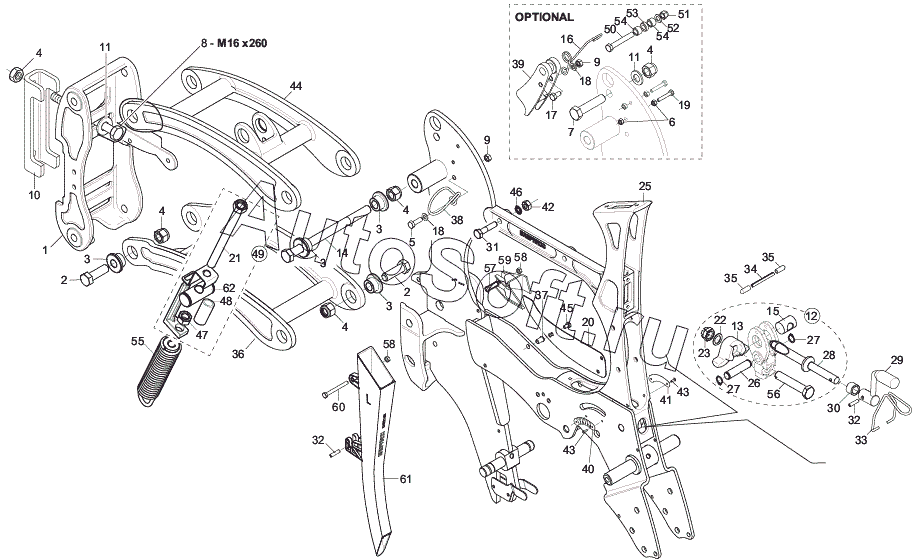

Каталог запасных частей к технике: Gaspardo ROMINA (2013). SEEDING ELEMENT FRAME
48
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
46
47
32
32
49
50
51
52
53
54
54
55
56
57
58
58
59
60
61
62
17
2
2
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
1
18
18
19
20
21
22
23
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***2 | Front plate | |
| 2 | F***3 | Screw | |
| 3 | G***0 | Sintered bushing | |
| 4 | F***5 | Nut | |
| 5 | F***0 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 6 | F***2 | DADO M6X1 U5588 6.8 ZN | |
| 7 | F***0 | SCREW M16X2X70 U5737 8.8 ZN | |
| 8 | F***9 | Bolt | |
| 9 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 10 | G***0 | Bracket | |
| 11 | F***0 | Plane washer | |
| 12 | G***0 | Regina rocker arm mounted assy | |
| 13 | G***1 | Rocker arm | |
| 14 | F***6 | Bolt | |
| 15 | G***3 | ARTICULATED ELEMENT | |
| 16 | G***0 | Upper hook torsion spring | |
| 17 | F***6 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 18 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 19 | F***6 | Bolt | |
| 20 | G***3 | Right plate | |
| 21 | G***0 | Adjusting bolt - galvanized | |
| 22 | G***0 | WASHER 16.5X25X1- GALVAN. | |
| 23 | F***5 | Nut | |
| 24 | F***4 | Split pin | |
| 25 | G***2 | Body assembly, central mtr | |
| 26 | G***0 | Pin | |
| 27 | F***4 | Elastic ring | |
| 28 | G***0 | Adjusting screw assy zn | |
| 29 | G***5 | ADJUSTMENT HANDLE B4 | |
| 30 | G***0 | Bushing | |
| 31 | F***2 | BOLT 10X45 5737 8.G GALVANIZED | |
| 32 | F***9 | PIN EL. .6X24 DIN 1481 | |
| 33 | G***1 | HANDLE STOP SPRING MAGICA 2004 | |
| 34 | F***6 | PIN EL. 6X60 U6873 C70 BR | |
| 35 | F***3 | CAP | |
| 36 | G***3 | Lower parallel arm | |
| 37 | F***4 | Cylindrical nut | |
| 38 | G***0 | PIPE GUIDE SUPPORT | |
| 39 | G***0 | Lock the coupling element | |
| 40 | G***0 | PLATE | |
| 41 | G***0 | PLATE | |
| 42 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 43 | F***6 | POP RIVET 3X9 ALUMINIUM | |
| 44 | G***1 | Upper parallel arm | |
| 45 | F***7 | BOLT 6X10 5739 8.G GALVANIZED | |
| 46 | F***3 | WASHER D10 DIN 6798 D.INT.ZN | |
| 47 | F***4 | Nut | |
| 48 | G***0 | BUSHING | |
| 49 | G***0 | ADJUSTABLE MTR SPRING ASS.BLY | |
| 50 | F***1 | Bolt | |
| 51 | F***9 | Nut | |
| 52 | F***6 | WASHER D12 U6592 ZN | |
| 53 | G***2 | Bushing | |
| 54 | G***0 | Bushing | |
| 55 | G***0 | Adjustable mtr spring | |
| 56 | G***0 | Screw | |
| 57 | F***6 | BOLT M6X25 | |
| 58 | F***1 | NUT M6X1 D980 8 ZN | |
| 59 | G***0 | PHOTOCELL PROTECTION | |
| 60 | F***2 | Bolt | |
| 61 | G***0 | Seed conveyor | |
| 62 | G***0 | Pin zn |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
