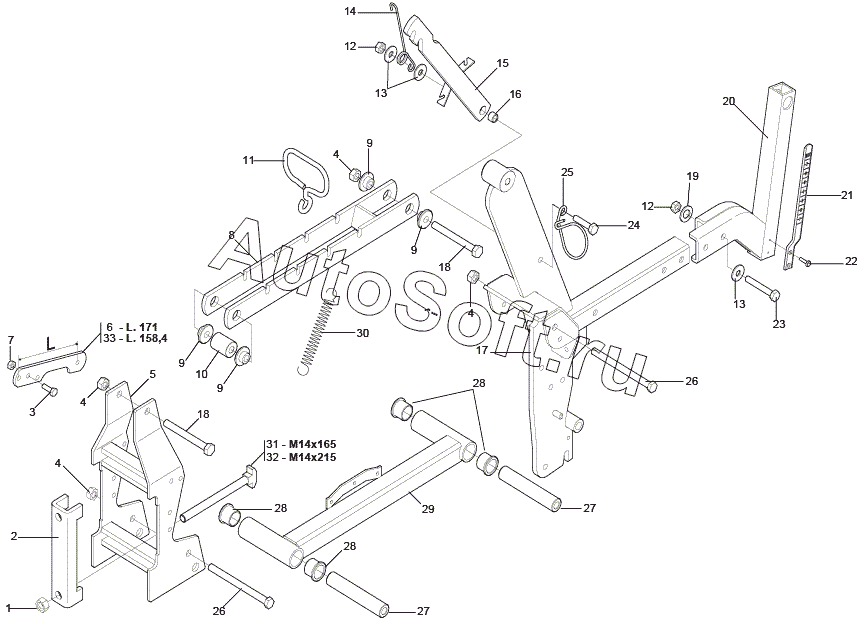

Каталог запасных частей к технике: Gaspardo SI (2007). ELEMENT FRAME
26
26
18
18
19
20
21
22
23
24
25
17
27
27
28
28
28
29
30
31
32
33
1
16
15
14
13
13
12
12
11
10
9
9
9
9
8
7
6
5
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***6 | NUT M14X2 | |
| 2 | G***0 | SCONTRO FISS.150 2F D15 | |
| 3 | F***0 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 4 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 5 | G***1 | Coupling plate | |
| 6 | G***0 | Support boite de renvoi | |
| 7 | F***2 | NUT M8X1,25 D980 8 ZN | |
| 8 | G***2 | Upper parallel | |
| 9 | G***2 | Arm bushing parallel | |
| 10 | G***0 | Bushing | |
| 11 | G***0 | Spring coupling | |
| 12 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 13 | F***0 | WASHER 10,5X30 | |
| 14 | G***0 | Parallel stop spring sp | |
| 15 | G***0 | Parallel lock | |
| 16 | G***0 | Bushing | |
| 17 | G***0 | Central casing | |
| 18 | F***8 | SCREW M12X1,75X90 U5737 8.8 ZN | |
| 19 | F***3 | WASHER D10 DIN 6798 D.INT.ZN | |
| 20 | G***0 | Regulation support | |
| 21 | G***0 | Depth indicating rod | |
| 22 | F***7 | Aluminium pull rivet | |
| 23 | F***2 | BOLT 10X1,5X70 U5737 8.8 ZB | |
| 24 | F***2 | BOLT 10X45 5737 8.G GALVANIZED | |
| 25 | G***0 | PIPE GUIDE SUPPORT | |
| 26 | F***3 | Screw | |
| 27 | G***7 | Ant. Hub | |
| 28 | G***3 | BUSHING- SINTERED | |
| 29 | G***2 | LOWER ARM | |
| 30 | G***5 | TRACTION SPRING ZN REGUL. ELEM | |
| 31 | G***0 | Winged screw | |
| 32 | G***0 | Winged screw | |
| 33 | G***1 | Gearbox support |
