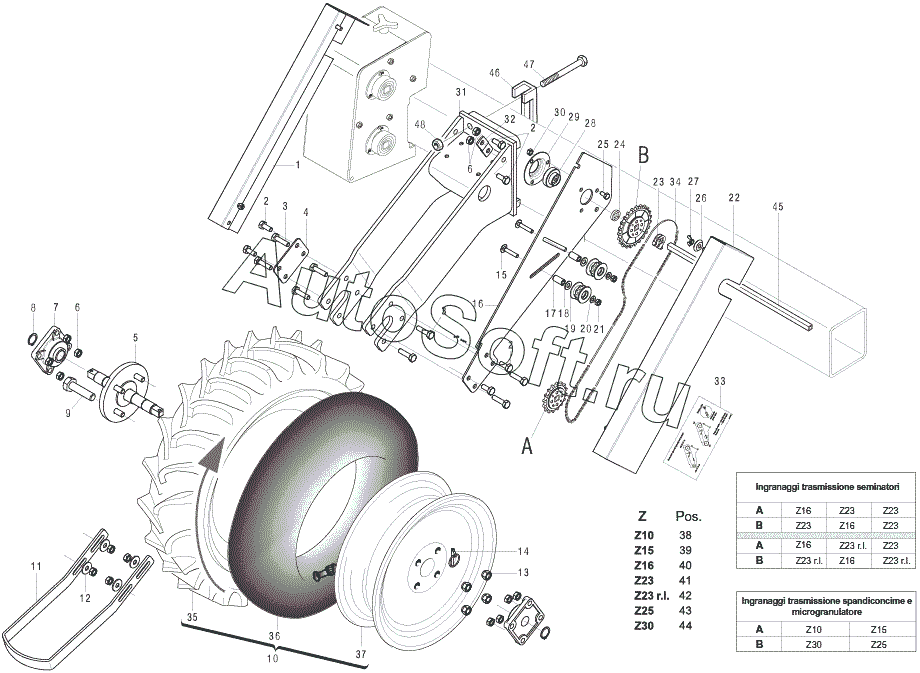

Каталог запасных частей к технике: Gaspardo SP DORADA (2003). TRANSMISSION WHEELS
32
36
36
35
35
34
34
33
32
37
31
31
31
30
29
28
27
26
44
48
47
47
46
45
45
45
45
25
43
42
41
40
39
38
37
6
11
11
10
10
10
9
8
7
11
5
5
5
4
4
3
3
2
2
2
1
17
24
23
22
22
21
20
19
18
1
16
16
15
14
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | CARTER LEFT 7.50 (7,50-16) | |
| 1 | 1***0 | ASS.CARTER LEFT (5.00-15) - (6.50/80-15) | |
| 2 | 4***1 | SCREW 10X25 5739 8.G ZN | |
| 3 | 4***4 | SCREW 10 X40 5739 8.G ZN | |
| 4 | 1***0 | CLASH 100X70 -3 4F11 70X40 (5.00-15) - (6.50/80-15) | |
| 4 | 2***4 | ATTACK RASCHIATERRA | |
| 5 | 1***1 | ASS.WHEEL AXLE (7,50-16) | |
| 5 | 2***0 | AXIS A WHEEL NORMAL TRANSMISSION | |
| 5 | 2***1 | WHEEL AXLE TRANSMISSION PLUS | |
| 6 | 4***7 | NUT 10 5588 6.8 ZN | |
| 7 | 5***8 | SUPPORT FY 25 TF | |
| 8 | 5***2 | RING ARR.25 UNI 7435-75 | |
| 9 | 4***8 | SCREW 18X55 MB 5740 8.G ZN | |
| 10 | 1***0 | THE WHEEL (5.00-15) | |
| 10 | 1***0 | WHEEL 6.50/80-15 COMPL. (6.50/80-15) | |
| 10 | 5***8 | WHEEL 7.50-16 AG 10 (7,50-16) | |
| 11 | 1***1 | RASCHIAT WHEEL 7,50X16 (7,50-16) | |
| 11 | 1***0 | RASCHIATERRA | |
| 11 | 1***0 | RASCHIATERRA PLUS | |
| 12 | 4***5 | ROND.FLAT 11X30X2,5 6593 ZN | |
| 13 | 4***1 | NUT 12X1.5 STUD | |
| 13 | 4***5 | NUT 18X1.5 STUD (7,50-16) | |
| 14 | 4***8 | SPINAA SHOT D. 4,4 B/80 | |
| 15 | 4***6 | SCREW 8 X45 5732 4.6 ZN | |
| 16 | 1***0 | SUPPORT TRANSMISSION (7,50-16) | |
| 16 | 1***0 | SUPPORT TRANSMISSION (5.00-15) - (6.50/80-15) | |
| 17 | 1***0 | BUSHING 8,1X14X28 STAINLESS STEEL | |
| 18 | 4***4 | WASHER D10 UNI 6592 ZN | |
| 19 | 1***0 | GEAR chain TENSIONER Z8 | |
| 20 | 4***3 | WASHER D8 UNI 6592 ZN | |
| 21 | 4***6 | NUT 8 5588 6.8 ZN | |
| 22 | 1***0 | CARTER DX 7.50 (7,50-16) | |
| 22 | 1***0 | ASS.CARTER DX. (5.00-15) - (6.50/80-15) | |
| 23 | 2***5 | AXLE STOP PLATE | |
| 24 | 6***8 | SPACER SPREADER | |
| 25 | 4***7 | SCREW 8 X16 5739 8.G ZN | |
| 26 | 2***3 | RONDELLAAD MOUTH | |
| 27 | 4***5 | NUT 8 5448 5.8 ZN | |
| 28 | 1***0 | BEARING SQUARE HOLE | |
| 29 | 2***4 | BEARING SUPPORT | |
| 30 | 4***2 | NUT TRISTOP M 8 | |
| 31 | 1***1 | WHEEL SUPPORT (7,50-16) | |
| 31 | 1***0 | ASS.WHEEL SUPPORT (5,00-15) | |
| 31 | 1***0 | ASS.WHEEL SUPPORT (6,50/80-15) | |
| 32 | 1***0 | ATT.THE SUPP.WHEEL (7,50-16) | |
| 32 | 1***0 | ATTACCOAL SUPPORT WHEEL ZN (5.00-15) - (6.50/80-15) | |
| 33 | 1***0 | DECAL.DISP.CHAINS/REF.R.POST. | |
| 34 | 5***8 | SPEZZ.CAT.ISO 10B-1 86 LINKS | |
| 34 | 5***6 | 'AN.CAT.5/8 94M.ISO 10B-1 | |
| 35 | 5***3 | COVER 500-15 IM110 4PR | |
| 35 | 5***8 | COVER 6.5/80-15 IM 110 4PR | |
| 36 | 5***3 | ROOM 15 L 290 | |
| 36 | 5***1 | ROOM 15 T 340 | |
| 37 | 5***1 | CIRCLE 300 DX15"COL.BEIGE | |
| 37 | 5***6 | CIRCLE 5JX15" 4-HOLE CHANNEL | |
| 38 | 1***1 | PINION Z10 5/8 ZN Q. 16,4 | |
| 39 | 1***0 | PINION Z-15 ZN. | |
| 40 | 1***0 | PINION Z-16 ZN. | |
| 41 | 1***0 | PINION Z-23 ZN. | |
| 42 | 1***0 | GEAR R. the FREE Z-23 ZN | |
| 43 | 1***0 | PINION Z-25 ZN. | |
| 44 | 1***0 | PINION Z-30 ZN. | |
| 45 | 2***8 | AXIS TRANSMISSION L. 1800 | |
| 45 | 2***8 | AXIS TRANSMISSION L. 1000 | |
| 45 | 2***2 | AXIS TRANSMISSION L. 800 | |
| 45 | 2***9 | AXIS TRANSMISSION L. 1260 | |
| 46 | 1***1 | CLASH, THE U-SP.8 2F15 165 | |
| 47 | 4***1 | SCREW 14X160 5737 8.G ZN | |
| 47 | 4***4 | SCREW 14X220 5737 8.G ZN | |
| 48 | 4***9 | NUT 14 5588 6.8 ZN |
