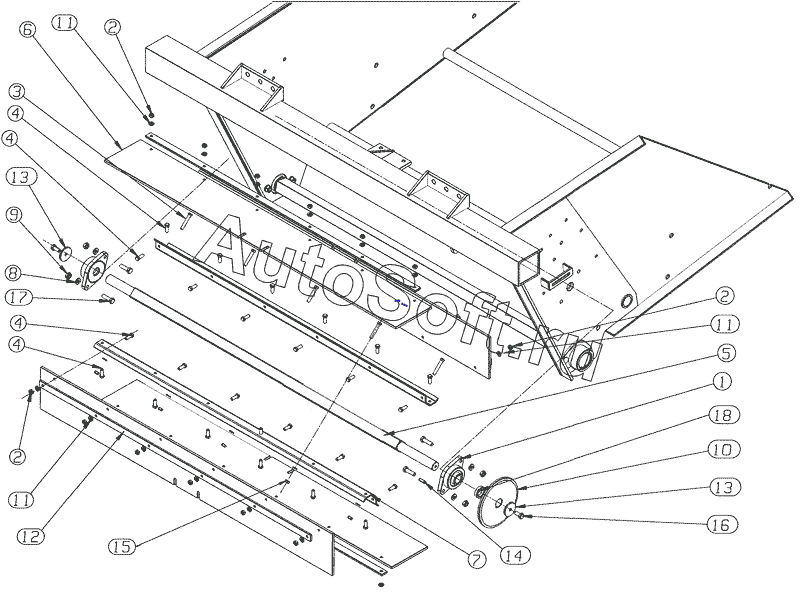

Каталог запасных частей к технике: Gaspardo TAURUS (2012). Подборный вал с резиновыми лопостями
1
2
2
2
3
4
4
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
11
11
12
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***R | SUPPORT ORIENT. CAST IRON UCFL 206 | |
| 2 | E***R | Given E. M. M8X1.25 UNI 5588 | |
| 3 | F***R | Screw T. E. M 8X55 UNI 5737 | |
| 4 | F***R | Screw T. E. M 8X25 UNI 5739 | |
| 5 | E***R | ROTARY SHAFT (OD 1400) | |
| 5 | E***R | ROTARY SHAFT (OD 1650) | |
| 5 | E***R | ROTARY SHAFT (OD 1900) | |
| 6 | E***R | RUBBER BLADES (OD 1400) | |
| 6 | E***R | RUBBER BLADES (OD 1650) | |
| 6 | E***R | RUBBER BLADES (OD 1900) | |
| 7 | E***R | ROTARY SHAFT SHEET (OD 1400) | |
| 7 | E***R | ROTARY SHAFT SHEET (OD 1650) | |
| 7 | E***R | ROTARY SHAFT SHEET (OD 1900) | |
| 8 | F***R | Washer R. P. N. 16X30 UNI 6592 | |
| 9 | F***R | Given E. M. M12X1. 75 UNI 5588 | |
| 10 | E***R | SPROCKET 5/8 " Z=35 | |
| 11 | F***R | Washer R. P. N. 8X17 UNI 6592 | |
| 12 | E***R | CONTRAST RUBBER BLADES (OD 1400) | |
| 12 | E***R | CONTRAST RUBBER BLADES (OD 1650) | |
| 12 | E***R | CONTRAST RUBBER BLADES (OD 1900) | |
| 13 | E***R | WASHER | |
| 14 | E***R | Key shape 8X7X30 UNI 6607 | |
| 15 | E***R | Given A. B. M8X1.25 UNI 7474 | |
| 16 | F***R | Screw T. E. M 10x25 UNI 5739 | |
| 17 | F***R | Screw T. E. M 10X40 UNI 5739 | |
| 18 | E***R | DIST. Sprocket 5/8 Z35 (30. 1x40x9) |
