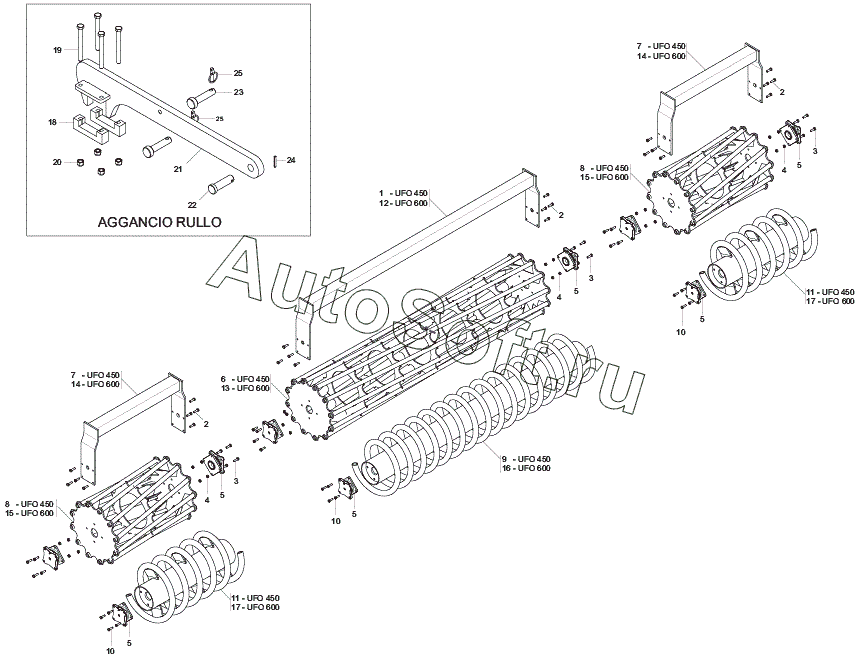

Каталог запасных частей к технике: Gaspardo UFO (2009). CAGE ROLLERS AND SPIRAL ROLLERS UFO 450-600
13
25
25
24
23
22
21
20
19
18
17
17
16
15
15
14
14
1
12
11
11
10
10
10
9
8
8
7
7
6
5
5
5
5
5
5
4
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | CENTRAL ROLLER SUPP. 2,5M D500 | |
| 2 | F***1 | SCREW M12X1,25X40 U5740 8.8 ZN | |
| 3 | F***2 | Bolt | |
| 4 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 5 | M***8 | BEARING OSCILLATING H.60 S.PAR | |
| 6 | R***0 | CENTRAL CAGE ROLLER 2,5M D500 | |
| 7 | R***0 | ROLLER SUPPORT SX/DX 1M D500 | |
| 8 | R***0 | CAGE ROLLER SX/DX 1M D500 | |
| 9 | M***8 | CENTR. SPIRAL ROLLER 2,5M D500 | |
| 10 | F***4 | Bolt | |
| 11 | R***0 | SPIRAL ROLLER SX/DX 1M D500 | |
| 12 | R***0 | CENTRAL ROLLER SUPPORT 3M D500 | |
| 13 | R***0 | CENTRAL CAGE ROLLER 3M D500 | |
| 14 | R***0 | ROLLER SUPPORT SX/DX 1,5M D500 | |
| 15 | R***0 | CAGE ROLLER SX/DX 1,5M D500 | |
| 16 | R***0 | CENTR. SPIRAL ROLLER 3M D500 | |
| 17 | R***0 | SPIRAL ROLLER SX/DX 1,5M D500 | |
| 18 | R***0 | FLANGE “U” 100 | |
| 19 | F***7 | SCREW M16X 2X170 U5737 10,9 ZN | |
| 20 | F***5 | Nut | |
| 21 | R***0 | ASSEMBLY BLADE | |
| 22 | R***0 | BOLT D30 L89 ZN | |
| 23 | R***0 | BOLT D25,5 L95 ZB | |
| 24 | F***4 | Elastic pin | |
| 25 | F***9 | SNAP PIN D.11 H58 ZN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
