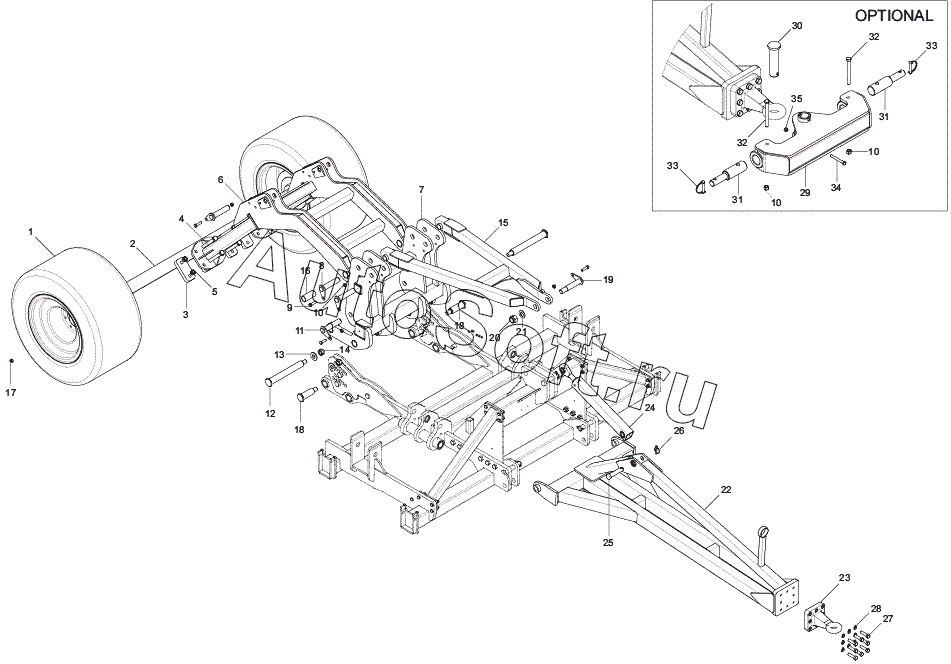

Каталог запасных частей к технике: Gaspardo UFO (2009). WHEEL AND CART UFO 600 (OPTIONAL UFO 450)
27
19
20
21
22
23
24
25
26
18
18
28
29
30
31
31
32
32
33
33
34
35
10
10
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | WHEEL 400/55-22,5 12PR | |
| 2 | R***1 | TROLLEY SHAFT WITHOUT BRAKE | |
| 3 | R***0 | FIXATION BLADE | |
| 4 | F***0 | Bolt | |
| 5 | F***4 | Self-locking nut | |
| 6 | R***0 | TROLLEY | |
| 7 | R***1 | CENTRAL SUPPORT TROILLEY UFO | |
| 8 | R***0 | BOLT D40 L185 ZN | |
| 9 | F***6 | SCREW M16X2X60 U5737 8.8 ZN | |
| 10 | F***5 | Nut | |
| 11 | R***0 | BOLT D40 L197 ZN | |
| 12 | R***0 | BOLT D50 L420 | |
| 13 | R***0 | WASHER 32X70 ZN | |
| 14 | F***6 | Self lock. Nut | |
| 15 | R***0 | ASSAMBLY FIXING TROLLEY | |
| 16 | R***0 | BUSCHING D51,9 D40,4 L115 | |
| 17 | F***0 | NUT M22X 2,5 D982 8 ZN | |
| 18 | R***0 | BOLT D50 L187 M30 L45 | |
| 19 | R***0 | BOLT D40 L233 M36 L60 | |
| 20 | F***8 | NUT M36X3 D982 8 ZN | |
| 21 | F***8 | Washer | |
| 22 | R***0 | RUDDER SUPPORT | |
| 23 | F***7 | Towing eye | |
| 24 | R***0 | TIE-ROD | |
| 25 | R***0 | BOLT D32 L153 ZN | |
| 26 | F***0 | PIN D11 ZN | |
| 27 | F***1 | Screw | |
| 28 | F***4 | WASHER D20 U1751 ZN | |
| 29 | R***0 | RUDDER | |
| 30 | R***0 | BOLT RUDDER D50 L170 ZN | |
| 31 | R***0 | BOLT D56 D32 L250 ZN | |
| 32 | F***4 | SCREW M16X 2X160 U5737 8.8 ZN | |
| 33 | F***4 | PIN D12 L70 ZN | |
| 34 | F***0 | SCREW M12X1,75X100 5737 8.8 ZN | |
| 35 | F***7 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
