Каталог запасных частей к технике: Gaspardo ZENO (2006). ZENO 18-24-28-32
1
1
2
2
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
23
24
24
25
25
26
26

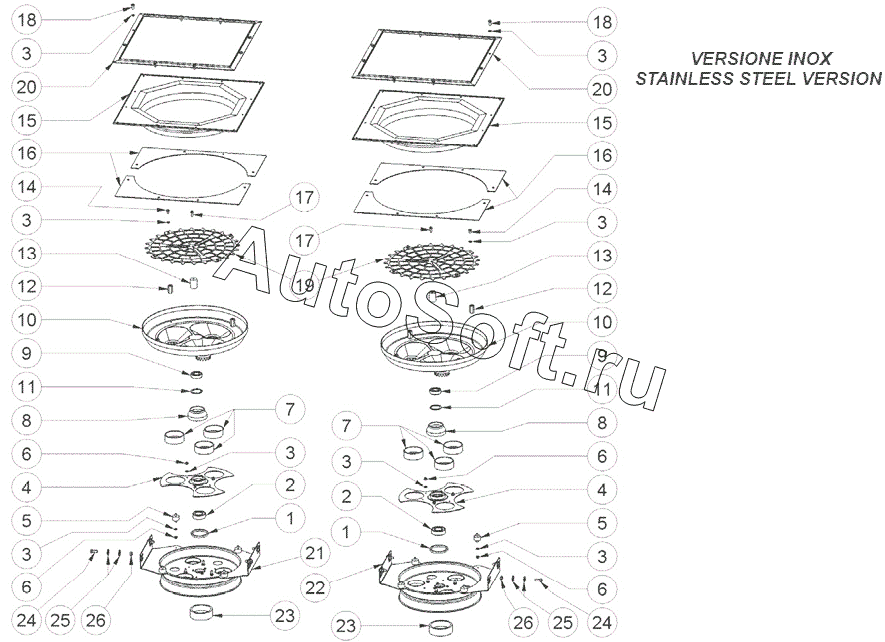

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | RUBBER RING 68X60X6 (VIBRO FEEDER) | |
| 2 | C***1 | BEARING 6205 2RS | |
| 3 | R***7 | ST.STEEL FLAT WASHER DM 6X12 UNI6592 | |
| 4 | D***7 | DRAWN INTERMEDIATE DISC (VIBRO UNIT) | |
| 5 | G***4 | RUBBER MOUNTING 30X15 M6X15 MM | |
| 6 | D***7 | STAINLESS STEEL HAXAGON NUT DM6 UNI 7474 | |
| 7 | A***9 | RUBBER RING 72X58X25 (VIBRO FEEDER) | |
| 8 | A***0 | RUBBER RING 72X48X33 (VIBRO FEEDER) | |
| 9 | C***4 | BEARING 6004 2RS | |
| 10 | D***2 | ST.STEEL VIBRANT BOTTOM (DOUBLE DISCS) | |
| 11 | S***8 | ST.STEEL RETAINING RING I 42 UNI 7437 | |
| 12 | N***8 | ST.STEEL HEXAGON PAWL (FIX.GRID) | |
| 13 | D***9 | CENTRAL SPACER (VIBRO GRID) | |
| 14 | V***9 | ST.STEEL HEXAGON HEAD SCREW 6X10 UNI5739 | |
| 15 | G***6 | OCTAGONAL HOPPER GASKET SEAL | |
| 16 | T***0 | GASKET SUPPORT CROSS-TIES (HOPPER) | |
| 17 | V***5 | ST.STEEL SCREW A2 AUTOF 6,3X19 UNI6954 | |
| 18 | V***2 | ST.STEEL HEXAGON HEAD SCREW 6X16 UNI5739 | |
| 19 | G***4 | SMALL GRID (TWIN DISCS) | |
| 20 | T***7 | GASKET SEAL FIXING FRAME (G003.016) | |
| 21 | G***4 | COMPLETE LEFT SHUTTER UNIT SP70-95 | |
| 22 | G***3 | COMPLETE RIGHT SHUTTER UNIT SP70-95 | |
| 23 | A***2 | RUBBER RING 87X27X28 (VIBRO FEEDER) | |
| 24 | V***8 | ST.STEEL HEXAGON HEAD SCREW 8X20 UNI5739 | |
| 25 | R***0 | STAINLESS STEEL FLAT WASHER 8X24 UNI6593 | |
| 26 | D***6 | STAINLESS STEEL HEXAGON NUT DM8 UNI 5588 |
