Каталог запасных частей к технике: Gaspardo ZENO (2009). ZENO 24-28-32
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
11
11
12
12
12
13
13
15
15
17
18
19
19
20
20
21
21

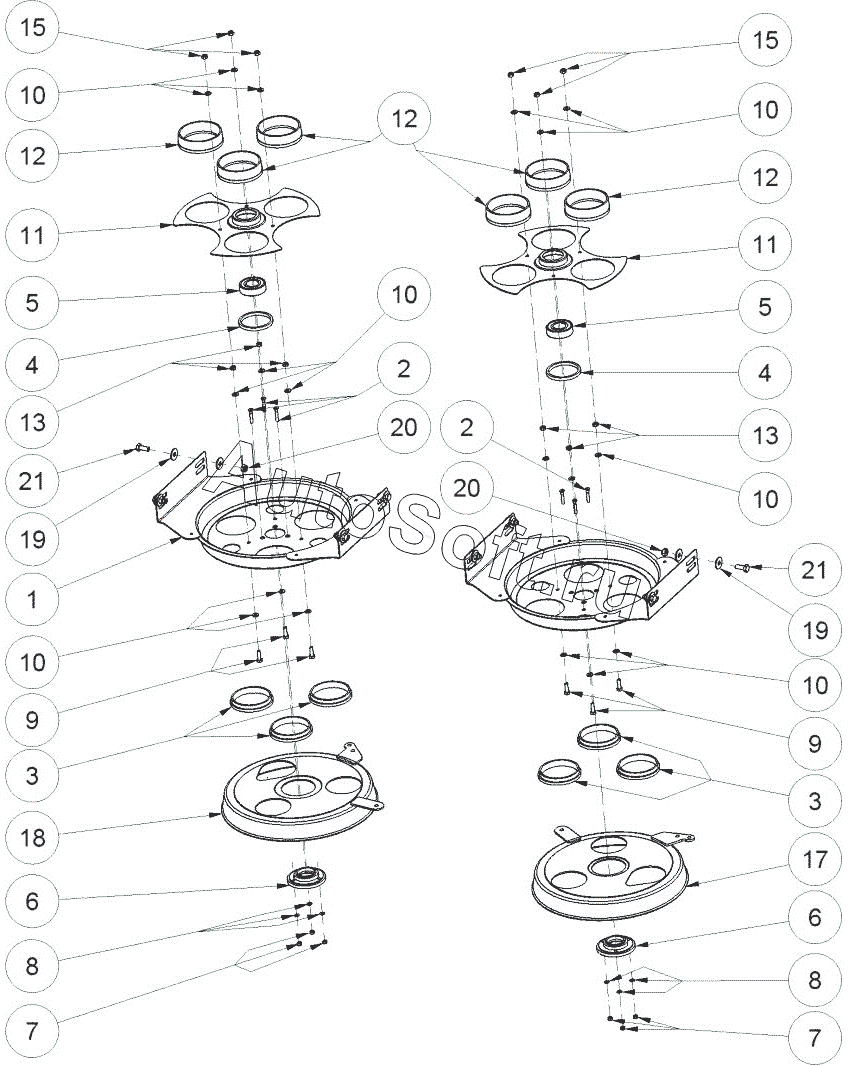

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | COMPLETE FIXED SHUTTER SP 52-70-95 | |
| 2 | V***4 | ST.STEEL SOCK.FLAT HEAD SCR.5X25 UNI5933 | |
| 3 | A***5 | SHUTTER PLASTIC RING DM 73 | |
| 4 | A***1 | RUBBER RING 68X60X6 (VIBRO FEEDER) | |
| 5 | C***1 | BEARING 6205 2RS | |
| 6 | F***5 | FLANGE SHUTTER ROTATION | |
| 7 | D***5 | STAINLESS STEEL HEXAGON NUT DM5 UNI 7474 | |
| 8 | R***1 | STAINLESS STEEL WASHER DM 5X10 UNI 6592 | |
| 9 | V***7 | ST.STEEL HEXAGON HEAD SCREW 6X20 UNI5739 | |
| 10 | R***7 | ST.STEEL FLAT WASHER DM 6 UNI6592 6X12,5 | |
| 11 | D***5 | FEEDER INTERMEDIATE DISC SP52-70-95 | |
| 12 | A***6 | VIBRO FEEDER RUBBER RING 73X25 | |
| 13 | D***0 | STAINLESS STEEL HEXAGON NUT DM6 UNI 5588 | |
| 15 | D***7 | STAINLESS STEEL HAXAGON NUT DM6 UNI 7474 | |
| 17 | S***8 | COMPLETE MOBILE LEFT SHUTTER | |
| 18 | S***7 | COMPLETE MOBILE RIGHT SHUTTER | |
| 19 | R***0 | STAINLESS STEEL FLAT WASHER 8X24 UNI6593 | |
| 20 | D***1 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 | |
| 21 | V***8 | ST.STEEL HEXAGON HEAD SCREW 8X20 UNI5739 |
