Каталог запасных частей к технике: Gaspardo ZENO (2009). ZENO 18-24-28-32
1
2
2
2
2
3
3
4
4
5
6
6
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
18
19
20
20
20
20

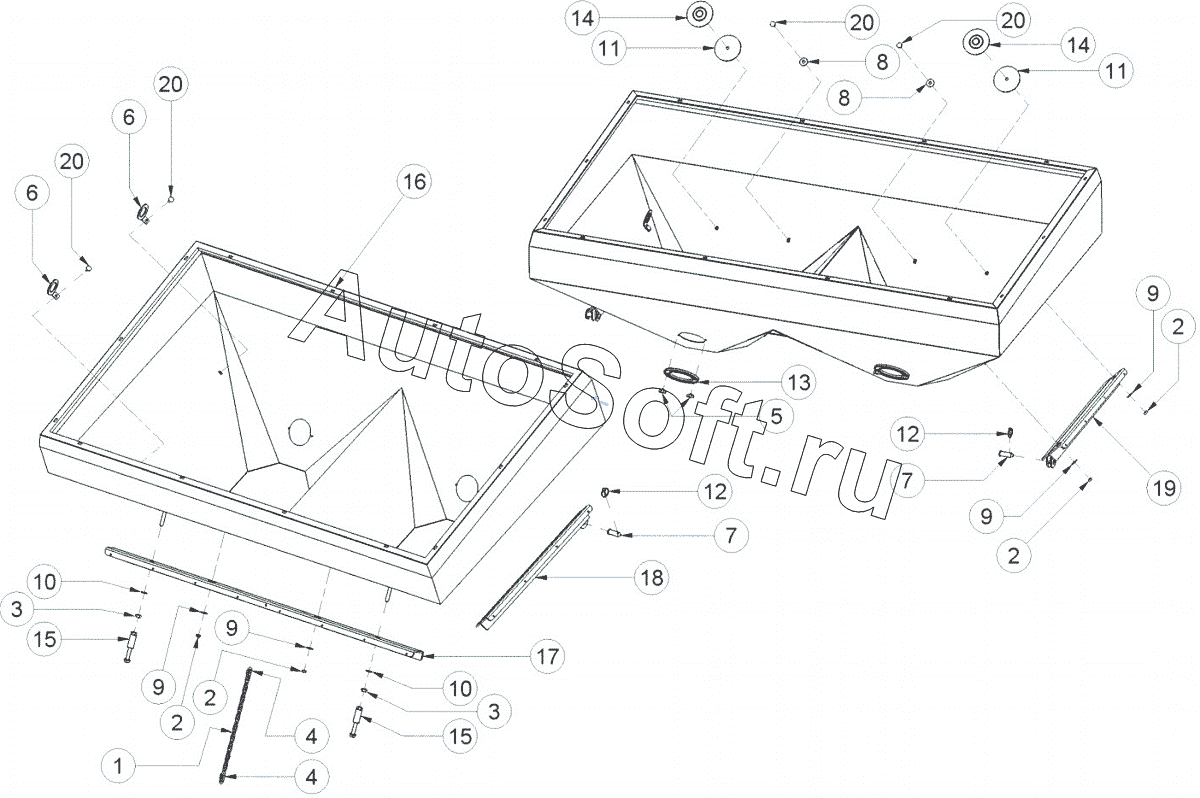

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***4 | CHAIN MM22 ZN | |
| 2 | D***5 | ST. STEEL HEXAGON NUT DM 10 UNI 5588 | |
| 3 | D***8 | GALVANIZED HEXAGON NUT UNI 5588 | |
| 4 | G***8 | SCREW HOOK D6 | |
| 5 | I***1 | WING NUT AND BOLT M8 F | |
| 6 | O***0 | LIFT HORN (IRON IMPLEMENTS) | |
| 6 | O***1 | LIFT HORN (STAINLESS STEEL IMPLEMENTS) | |
| 7 | P***6 | TILTING HOPPER PIN Z/J K2 | |
| 8 | R***8 | ST.STEEL FLAT WASHER DM 12X36X3 UNI 6593 | |
| 9 | R***7 | ST.STEEL FLAT WASHER DM 10X30 UNI6593/69 | |
| 10 | R***8 | ST.STEEL FLAT WASHER DM 14 UNI 6592 | |
| 11 | R***7 | RUBBER WASHER DM 120 DM 14 SP 4 | |
| 12 | S***0 | SAFETY PIN DM 5 | |
| 13 | S***2 | HOPPER INSPECTION PLEXIGLASS DOOR | |
| 14 | T***8 | HOPPER FIXING TIE ROD SP 70-95 | |
| 15 | T***9 | HOPPER FIXING TIE ROD SP 70-95 | |
| 16 | T***5 | HOPPER 1600L 8 Z95 | |
| 16 | T***6 | STAINLESS STEEL HOPPER 1600 L. 8 Z95 | |
| 17 | T***8 | REAR HOPPER SUPPORT CROSS BRACE SP 95 | |
| 18 | T***1 | SIDE HOPPER CROSS BRACE SP 95 (LEFT) | |
| 19 | T***2 | SIDE HOPPER CROSS BRACE SP 95 (RIGHT) | |
| 20 | V***1 | ST.STEEL CUP SQUARE SCREW 10X25 UNI 603 |
