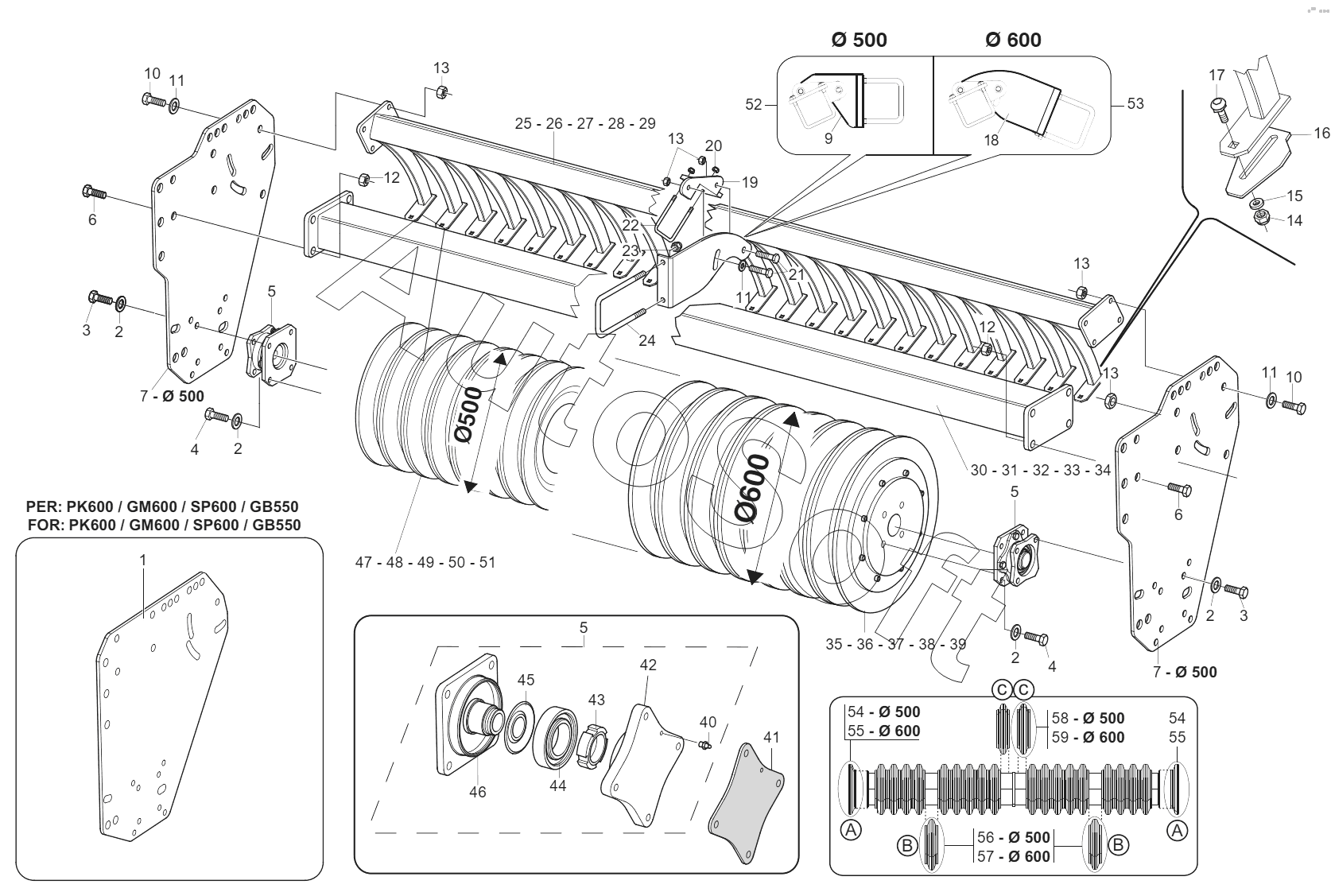

Каталог запасных частей к технике: Gaspardo PRESTO PIEGHEVOLE (2013). TYRED ROLLER
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
17
2
2
2
2
3
3
4
4
5
5
5
6
6
7
7
9
10
10
11
11
11
12
12
13
13
13
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | ROLLER SIDE PANEL BIG | |
| 2 | F***3 | WASHER M12 ZGP EXTRA P. | |
| 3 | F***8 | Screw | |
| 4 | F***1 | SCREW M12X1,25X40 U5740 8.8 ZN | |
| 5 | М***8 | BEARING OSCILLATING H.60 S.PAR | |
| 6 | F***1 | BOLT M16X1,5 X45 U5740 8.8 ZB | |
| 7 | М***0 | ROLLER SIDE PANEL SMALL | |
| 9 | М***3 | SHEET | |
| 10 | F***2 | BOLT M 14X1,5X50 | |
| 11 | F***8 | WAS.M14 15X28X2,5 U6592 ZB | |
| 12 | F***0 | Nut | |
| 13 | F***9 | NUT M14X 1,5 D980 8 ZB | |
| 14 | F***4 | NUT M10X1,25 D980 8 ZB | |
| 15 | F***4 | WASHER M10 10,5X20X2 U6592 ZN | |
| 16 | М***6 | SCRATCHING PLATE GM | |
| 17 | F***8 | SCR. M10X1,5X25 U5731 8.8ZN | |
| 18 | М***4 | ADJUSTER PLATE | |
| 19 | М***5 | SHEET | |
| 20 | F***3 | NUT M10X1,5 D980 8 ZN | |
| 21 | F***9 | BOLT M14X 1,5X 45 U5740 8.8 ZB | |
| 22 | F***0 | U BOLTQ.B=80 M=10X1,5 L=109 | |
| 23 | F***5 | Nut | |
| 24 | F***0 | U bolt | |
| 25 | М***9 | SOIL SCRAPER FRAME 1800 | |
| 26 | М***9 | SOIL SCRAPER FRAME 3000 | |
| 27 | М***9 | SOIL SCRAPER FRAME 3500 | |
| 28 | М***9 | SOIL SCRAPER FRAME 4000 | |
| 29 | М***9 | SOIL SCRAPER FRAME 4500A | |
| 30 | М***7 | BEAM 2500A | |
| 31 | М***7 | BEAM 3000A | |
| 32 | М***7 | BEAM 3500A | |
| 33 | М***7 | BEAM 4000A | |
| 34 | М***7 | BEAM 4500A | |
| 35 | М***9 | RUBBER ROLLER ROTOR 2500A | |
| 36 | М***9 | RUBBER ROLLER ROTOR 3000A | |
| 37 | М***9 | RUBBER ROLLER ROTOR 3500A | |
| 38 | М***9 | RUBBER ROLLER ROTOR 4000A | |
| 39 | М***9 | RUBBER ROLLER ROTOR 4500A | |
| 40 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 41 | М***5 | METALIC GASKET H60 | |
| 42 | М***6 | OUTFLANGE FLOATBEARING SUPR | |
| 43 | F***4 | Selflocking nut | |
| 44 | F***5 | BEARING D45 D100 B25 1726309-2 | |
| 45 | М***1 | RING T. 52X 90X 6 SPEC. | |
| 46 | М***5 | BEARING HUB H60 | |
| 47 | М***9 | RUBBER ROLLER ROTOR GM500 2500 | |
| 48 | М***9 | RUBBER ROLLER ROTOR GM500 3000 | |
| 49 | М***9 | RUBBER ROLLER ROTOR GM500 3500 | |
| 50 | М***9 | RUBBER ROLLER ROTOR GM500 4000 | |
| 51 | М***9 | RUBBER ROLLER ROTOR GM500 4500 | |
| 52 | М***5 | BEAM LINK ASSEMBLY | |
| 53 | М***6 | BEAM LINK ASSEMBLY | |
| 54 | М***4 | OUTER GUMMED RING D=500 | |
| 55 | М***9 | OUTER GUMMED RING D=600 | |
| 56 | М***5 | INNER GUMMED RING D=500 | |
| 57 | М***8 | INNER GUMMED RING D=600 | |
| 58 | М***6 | CENTRAL GUMMED RING D=500 | |
| 59 | М***5 | CENTRAL GUMMED RING D=600 |
