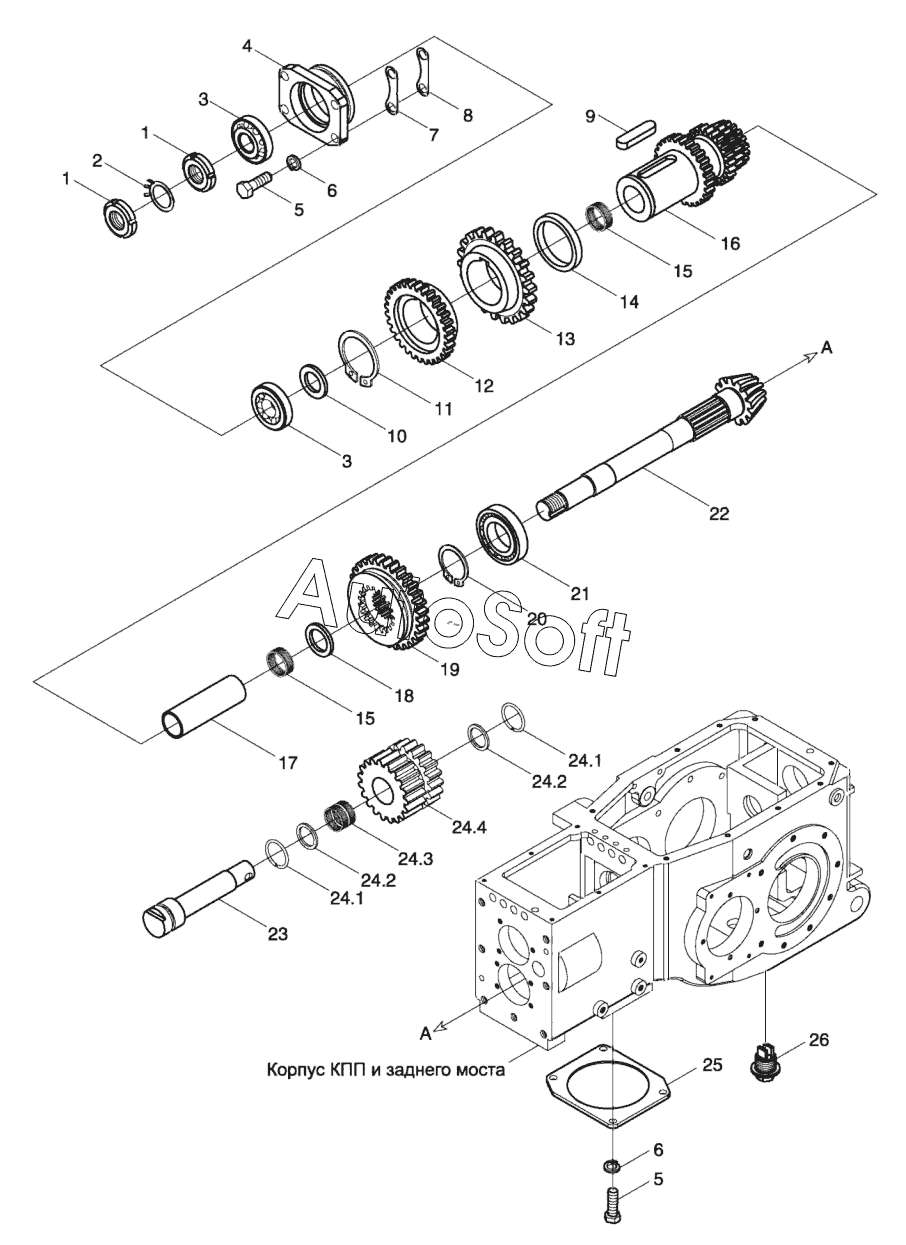

Каталог запасных частей к технике: Минитракторы Ставрополец-244 (2014). ТЕ254.371С Коробка передач в сборе-2
1
1
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24.1
24.1
24.2
24.2
24.3
24.4
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТЕ254.371С | Т***С | Коробка передач в сборе | |
| 1 | G***5 | Гайка М24х1,5 | |
| 10 | F***0 | Шайба упорная вторичного вала | |
| 11 | G***5 | Кольцо стопорное D55 для вала | |
| 12 | Т***3 | Шестерня 2 передачи ведомая Z-35 | |
| 13 | T***4 | Шестерня первой передачи ведущая Z-39 | |
| 14 | T***1 | Втулка распорная | |
| 15 | J***7 | Подшипник игольчатый К28х33х27 | |
| 16 | Т***2 | Шестерня 3/4 передачи ведомая | |
| 17 | F***5 | Втулка распорная шестерни 3/4 передачи ведомой | |
| 18 | F***4 | Шайба упорная | |
| 19 | F***3 | Шестерня повышенных и пониженных передач подвижная | |
| 2 | G***4 | Шайба стопорная D24 | |
| 20 | G***4 | Кольцо стопорное D34 для вала | |
| 21 | G***E | Подшипник NUP2207E | |
| 22 | Т***1 | Комплект конических шестерен заднего моста | |
| 23 | F***a | Вал шестерни заднего хода | |
| 24 | T***1 | Шестерня заднего хода в сборе | |
| 24.1 | G***6 | Кольцо стопорное D26 | |
| 24.2 | F***1 | Шайба упорная игольчатого подшипника задней передачи | |
| 24.3 | Q***W | Подшипник игольчатый | |
| 24.4 | T***1 | Шестерня заднего хода | |
| 25 | F***7 | Крышка корпуса КПП и заднего моста | |
| 26 | F***6 | Пробка сливного отверстия корпуса КПП и заднего моста | |
| 3 | G***5 | Подшипник 31305 | |
| 4 | F***1 | Корпус заднего подшипника вторичного вала | |
| 5 | G***L | Болт М10x25 | |
| 6 | G***P | Гровер D10 | |
| 7 | F***2 | Прокладка регулировочная вторичного вала | |
| 8 | F***3 | Прокладка регулировочная вторичного вала | |
| 9 | G***6 | Шпонка 14x9x56 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
