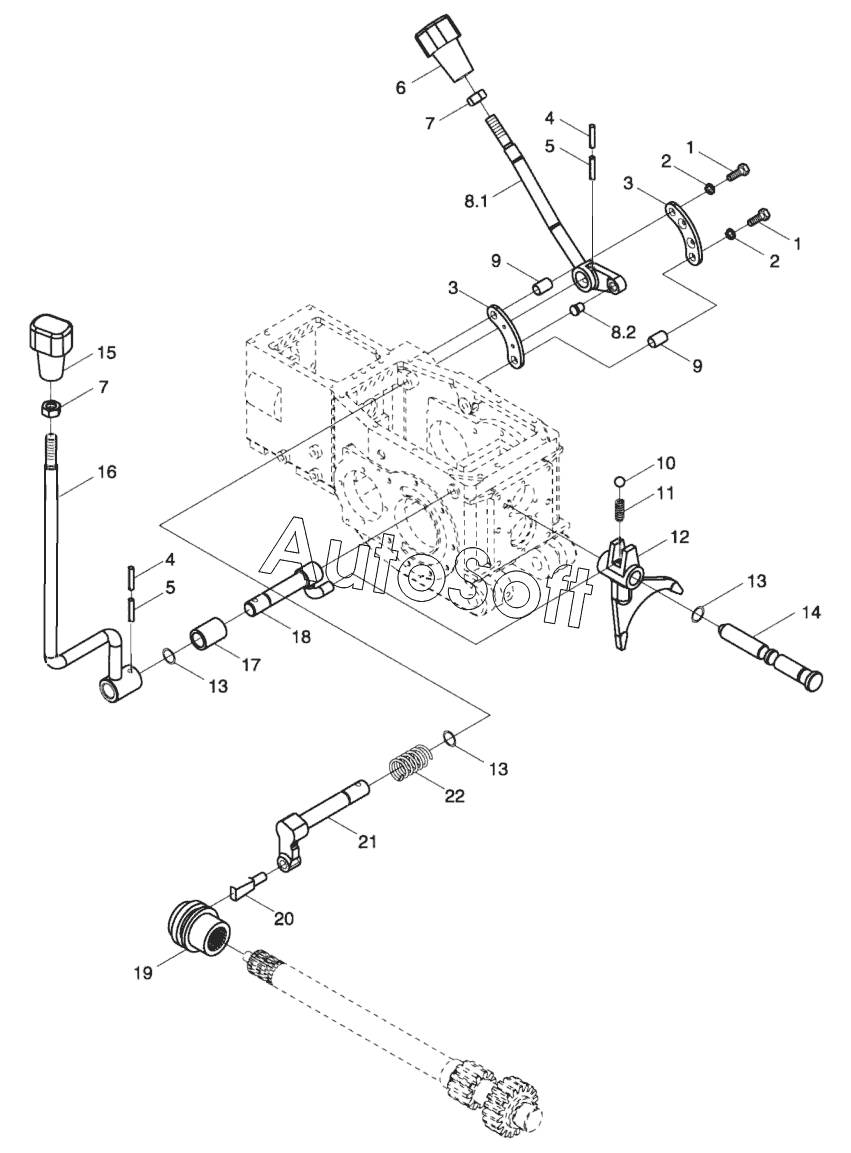

Каталог запасных частей к технике: Минитракторы Ставрополец-244 (2014). ТЕ250.413В Механизм управления валом отбора мощности в сборе
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8.1
8.2
9
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТЕ250.413В | Т***В | Механизм управления валом отбора мощности в сборе | |
| 1 | G***L | Болт М8х35 | |
| 10 | G***b | Шарик D8.731 стальной | |
| 11 | F***8 | Пружина фиксации оси вилки | |
| 12 | T***2 | Вилка переключения оборотов ВОМ | |
| 13 | G***G | Кольцо уплотнительное 11,8x1,8 | |
| 14 | T***1 | Ось вилки переключения оборотов ВОМ | |
| 15 | F***6 | Рукоятка рычага переключения оборотов ВОМ | |
| 16 | F***4 | Рычаг переключения оборотов ВОМ | |
| 17 | T***4 | Втулка рычага включения ВОМ | |
| 18 | F***3 | Валик вилки переключения оборотов ВОМ | |
| 19 | F***1 | Муфта включения ВОМ | |
| 2 | G***Р | Гровер D8 | |
| 20 | F***9 | Головка вилки включения ВОМ | |
| 21 | F***0 | Валик включения ВОМ | |
| 22 | F***4 | Пружина натяжная вилки включения ВОМ | |
| 3 | F***2 | Пластина положения рычага | |
| 4 | G***4 | Палец 3x24 | |
| 5 | G***4 | Палец 5x24 | |
| 6 | F***1 | Рукоятка рычага | |
| 7 | G***L | Гайка М10 | |
| 8 | F***2 | Рычаг включения ВОМ с фиксатором в сборе | |
| 8.1 | F***7 | Рычаг включения ВОМ | |
| 8.2 | F***8 | Фиксатор положения рычага включения ВОМ | |
| 9 | F***1 | Втулка распорная |
