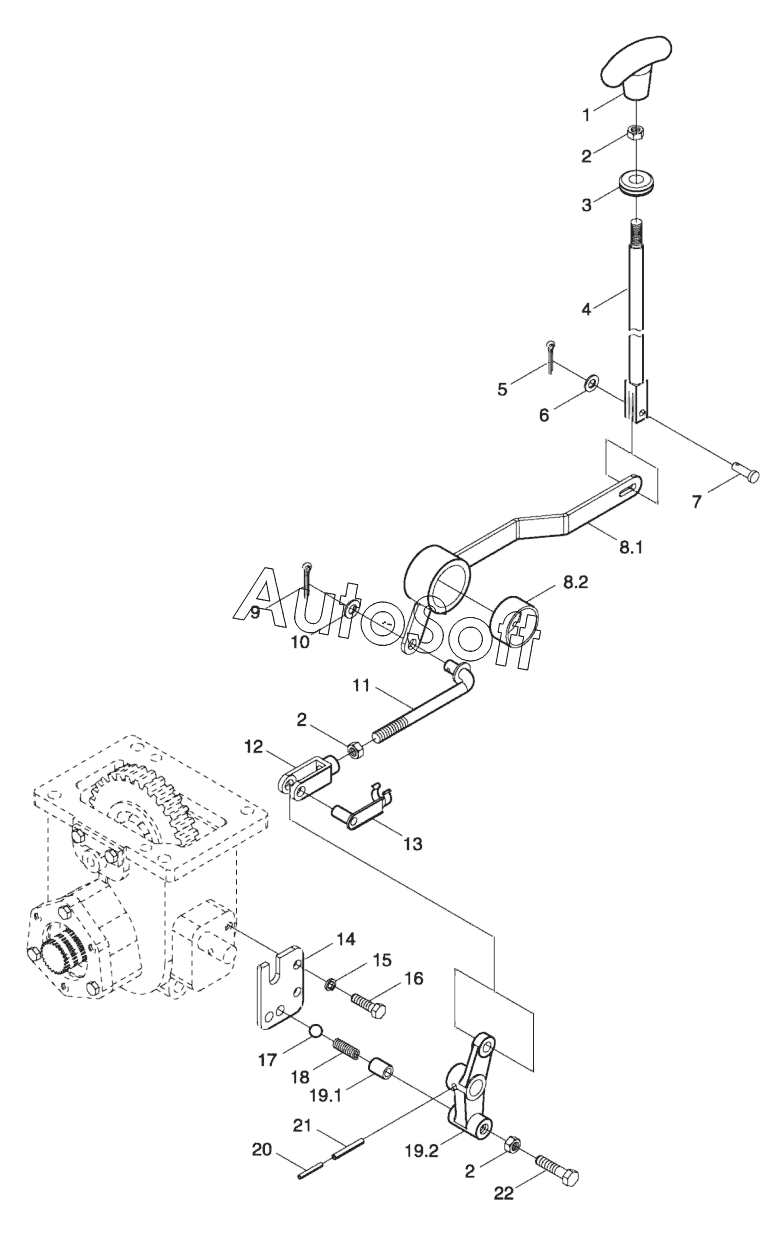

Каталог запасных частей к технике: Минитракторы Ставрополец-244 (2014). ТЕ254.423А Механизм управления приводом переднего моста в сборе
1
2
2
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
16
17
18
19
19.1
19.2
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТЕ254.423А | Т***А | Механизм управления приводом переднего моста в сборе | |
| 1 | F***1 | Рукоятка рычага включения переднего привода | |
| 10 | G***P | Шайба D10 | |
| 11 | T***4 | Тяга коромысла | |
| 12 | F***6 | Соединитель тяги | |
| 13 | F***1 | Соединитель тяги | |
| 14 | T***5 | Пластина положения рычага | |
| 15 | G***P | Гровер D8 | |
| 16 | G***L | Болт М8х20 | |
| 17 | G***b | Шарик D8 стальной | |
| 18 | F***4 | Пружина фиксатора | |
| 19 | T***1 | Коромысло привода переднего моста в сборе | |
| 19.1 | F***5 | Втулка коромысла привода переднего моста | |
| 19.2 | T***1 | Коромысло привода переднего моста | |
| 2 | G***L | Гайка М10 | |
| 20 | G***4 | Палец 3,5x24 | |
| 21 | G***4 | Палец 6x24 | |
| 22 | G***L | Болт М10x25 | |
| 3 | Т***1 | Кольцо | |
| 4 | Т***З | Рычаг включения переднего привода | |
| 5 | G***P | Палец 2,0x20 | |
| 6 | G***P | Шайба D6 | |
| 7 | G***2 | Палец 6x22 | |
| 8 | T***2 | Коромысло рычага включения переднего привода в сборе | |
| 8.1 | T***1 | Коромысло рычага включения переднего привода | |
| 8.2 | T***2 | Втулка коромысла рычага включения переднего привода | |
| 9 | G***P | Шплинт 3,2x20 |
