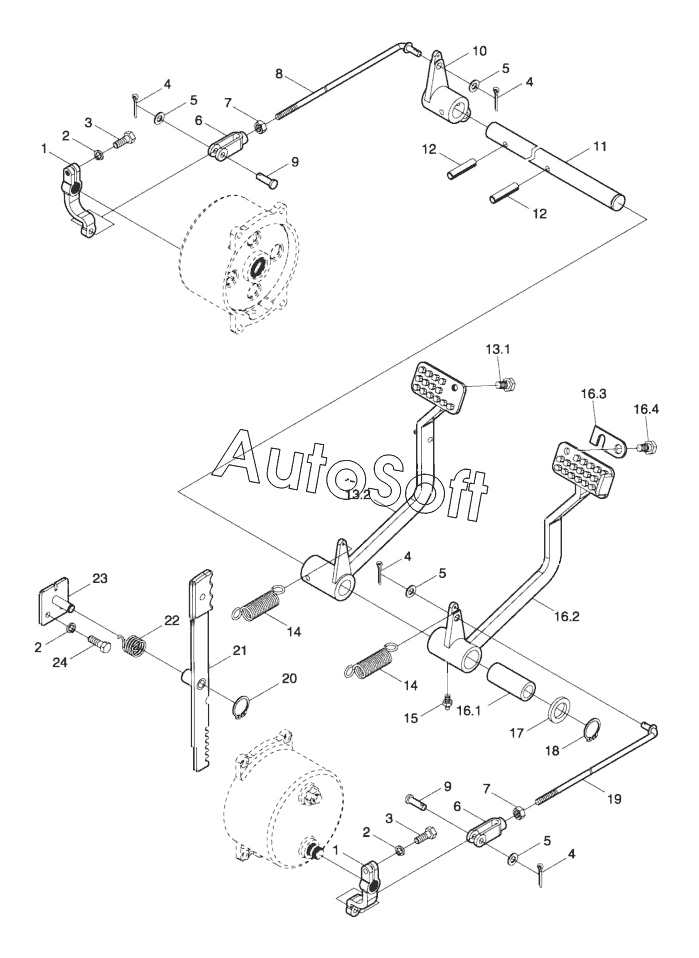

Каталог запасных частей к технике: Минитракторы Ставрополец-244 (2014). FT250.43.001 Тормозная система в сборе-2
1
1
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
9
10
11
12
12
13
13.1
13.2
14
14
15
16
16.1
16.2
16.3
16.4
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.43.001 | F***1 | Тормозная система в сборе | |
| 1 | F***2 | Рычаг тормозного механизма | |
| 10 | F***1 | Коромысло левой тормозной тяги | |
| 11 | Т***1 | Ось педалей тормоза | |
| 12 | G***0 | Палец 8x40 | |
| 13 | Т***1 | Педаль тормоза левая в сборе | |
| 13.1 | F***2 | Винт | |
| 13.2 | Т***1 | Педаль тормоза левая | |
| 14 | F***1 | Пружина педали тормоза | |
| 15 | J***1 | Масленка М10х1 | |
| 16 | Т***2 | Педаль тормоза правая в сборе | |
| 16.1 | Т***2 | Втулка педали тормоза | |
| 16.2 | Т***1 | Педаль тормоза правая | |
| 16.3 | F***0 | Пластина соединительная | |
| 16.4 | F***2 | Винт | |
| 17 | F***2 | Шайба | |
| 18 | G***5 | Кольцо стопорное D25 | |
| 19 | F***3 | Тяга правая тормозная | |
| 2 | G***Р | Гровер D8 | |
| 20 | G***2 | Кольцо стопорное D12 для вала | |
| 21 | F***5 | Рукоятка фиксации педали тормоза | |
| 22 | F***7 | Пружина кручения стопора педали тормоза | |
| 23 | F***5 | Пластина фиксатора | |
| 24 | G***L | Болт М8х20 | |
| 3 | G***L | Болт М8х25 | |
| 4 | G***Р | Шплинт 3,2x16 | |
| 5 | G***P | Шайба D8 | |
| 6 | F***3 | Вилка тяги регулировочная | |
| 7 | G***L | Гайка М8 | |
| 8 | F***4 | Тяга левая тормозная | |
| 9 | G***Р | Палец 8x30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
