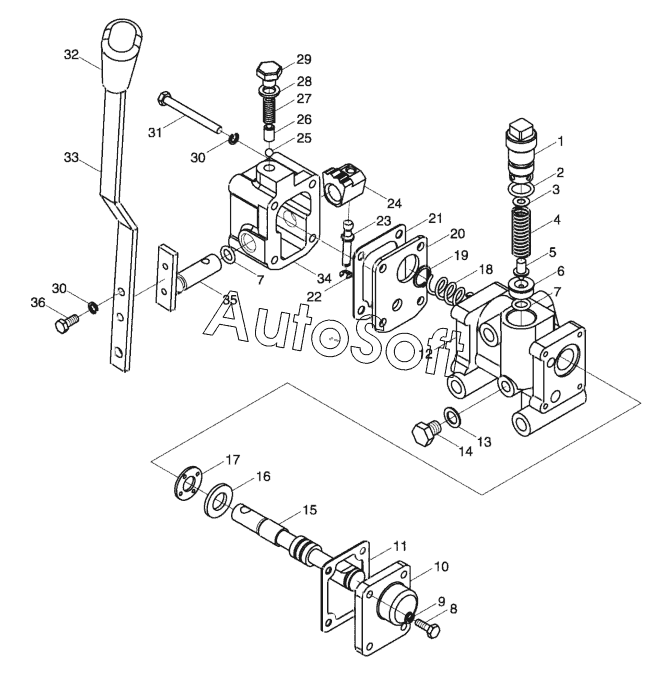

Каталог запасных частей к технике: Минитракторы Ставрополец-244 (2014). ТЕ250.55 Гидравлический подъемник в сборе-3
28
19
20
21
22
23
24
25
26
27
18
29
30
30
31
32
33
34
35
36
9
1
2
3
4
5
6
7
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТЕ250.55 | Т***5 | Гидравлический подъемник в сборе | |
| 1 | 1***0 | Болт заглушка | |
| 2 | G***G | Кольцо уплотнительное 15x2,65 | |
| 3 | 1***1 | Прокладка регулировочная | |
| 4 | 1***2 | Пружина редукционного клапана | |
| 5 | 1***9 | Сердечник редукционного клапана | |
| 6 | 1***1 | Седло редукционного клапана | |
| 7 | G***G | Кольцо уплотнительное 9,5x2,65 | |
| 8 | G***6 | Болт М5х16 | |
| 9 | G***5 | Шайба D5 | |
| 10 | 1***2 | Крышка распределителя передняя | |
| 11 | 1***3 | Прокладка передней крышки | |
| 12 | 1***A | Корпус распределителя | |
| 13 | 1***2 | Кольцо уплотнительное | |
| 14 | J***2 | Болт М10x1x12 | |
| 15 | 1***1 | Золотник | |
| 16 | 1***0 | Шайба золотника | |
| 17 | 1***5 | Шайба золотника | |
| 18 | 1***4 | Пружина золотника | |
| 19 | G***5 | Кольцо стопорное D15 | |
| 20 | 1***6 | Пластина промежуточная | |
| 21 | 1***7 | Прокладка задней крышки | |
| 22 | G***4 | Кольцо стопорное D4 | |
| 23 | 1***5 | Палец тяговый поршня распределителя | |
| 24 | 1***4 | Сектор позиционный распределителя | |
| 25 | G***6 | Шарик D6 стальной | |
| 26 | 1***8 | Седло пружины | |
| 27 | 1***9 | Пружина | |
| 28 | 1***1 | Шайба | |
| 29 | 1***0 | Болт-заглушка | |
| 30 | G***6 | Гровер D6 | |
| 31 | G***0 | Болт М6х60 | |
| 32 | F***3 | Рукоятка рычага распределителя | |
| 33 | T***1 | Рычаг распределителя | |
| 34 | 1***8 | Крышка распределителя задняя | |
| 35 | 1***9 | Валик распределителя | |
| 36 | G***4 | Болт М6х14 |
