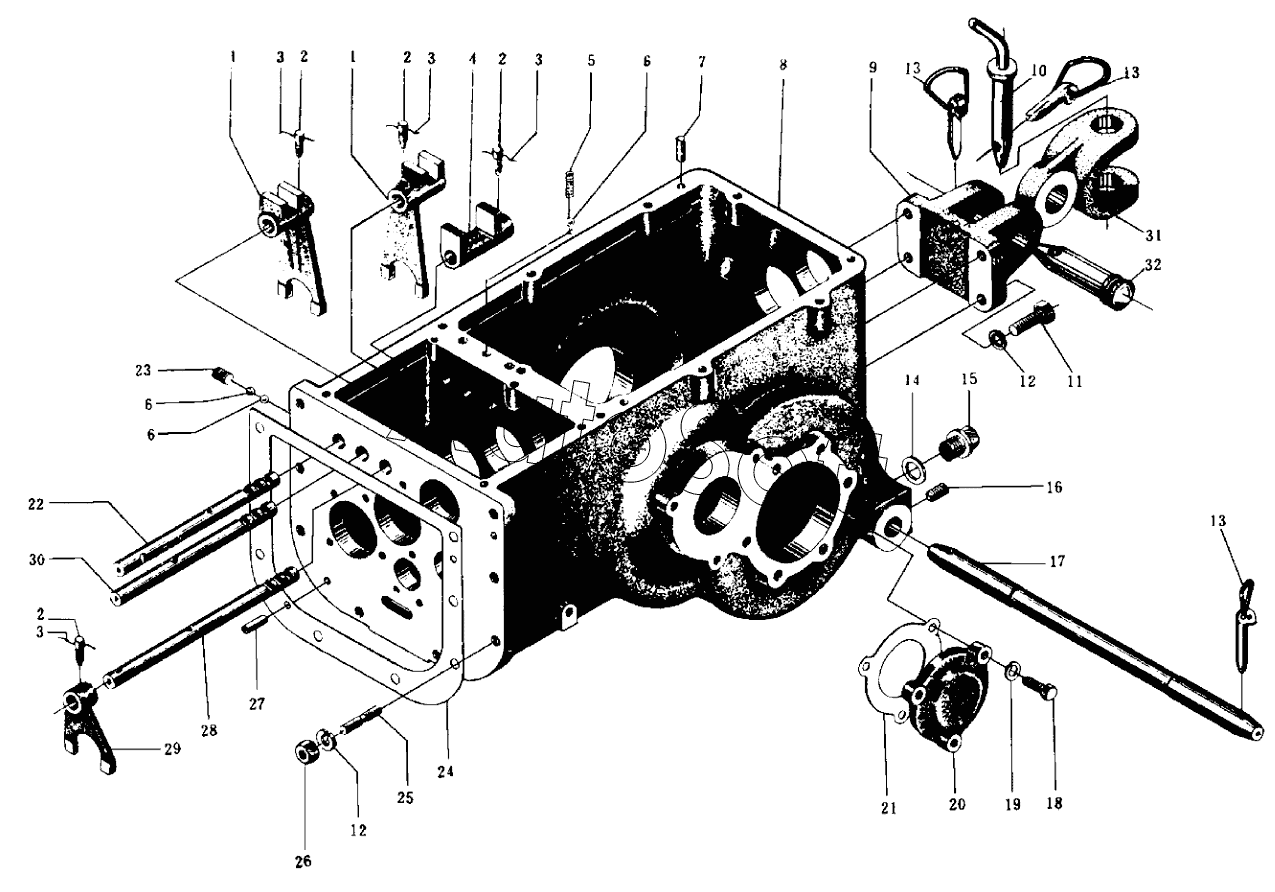

Каталог запасных частей к технике: Минитракторы Уралец (2018). Коробка передач
1
1
2
2
2
2
3
3
3
3
4
5
6
6
6
7
8
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Вилка основной передачи | |
| 2 | G***8 | Винт | |
| 3 | G***2 | Проволока стальная | |
| 4 | 1***5 | Вилка дополнительной передачи | |
| 5 | 1***4 | Пружина стопорная | |
| 6 | G***4 | Шарик | |
| 7 | G***6 | Штифт | |
| 8 | 1***B | Корпус коробки передач | |
| 8 | 1***1 | Корпус коробки передач | |
| 9 | 1***4 | Кронштейн прицепной серьги | |
| 10 | 1***1 | Шкворень прицепной серьги | |
| 11 | G***6 | Болт | |
| 12 | G***7 | Шайба | |
| 13 | 1***6 | Палец стопорный | |
| 14 | 1***5 | Шайба пробки | |
| 15 | 1***1 | Пробка | |
| 16 | G***5 | Винт | |
| 17 | 1***1 | Ось нижних тяг соединительная | |
| 18 | G***6 | Болт | |
| 19 | G***7 | Шайба | |
| 20 | 1***9 | Крышка центрального вала | |
| 21 | 1***7 | Прокладка крышки центрального вала | |
| 22 | 1***0 | Валик вилки второй и третьей передач | |
| 23 | В***6 | Винт М12х16 | |
| 24 | 1***3 | Прокладка между основной и дополнительной коробками | |
| 24 | G***5 | Прокладка между основной и дополнительной коробками | |
| 25 | G***8 | Шпилька | |
| 26 | G***6 | Гайка | |
| 27 | G***6 | Штифт | |
| 28 | 1***2 | Валик вилки дополнительной передачи | |
| 29 | 1***3 | Вилка дополнительной передачи | |
| 30 | 1***9 | Валик вилки первой передачи и заднего хода | |
| 31 | 1***1 | Серьга прицепная | |
| 32 | 1***5 | Палец |
