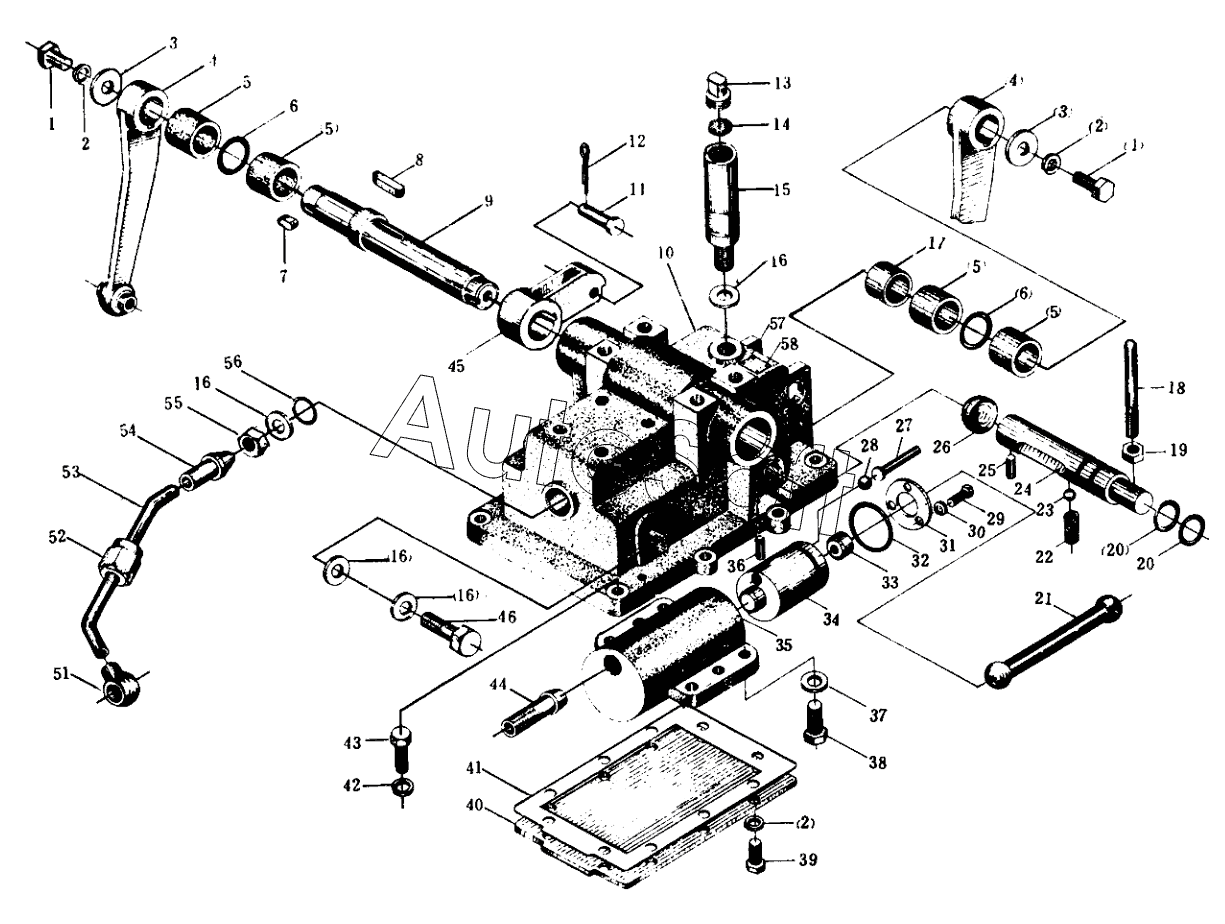

Каталог запасных частей к технике: Минитракторы Уралец (2018). Гидробак в сборе (подъемник насоса) (старого образца)
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
51
52
53
54
55
56
57
58
16
16
16
16
2
2
2
3
3
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
1
1
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | G***7 | Шайба | |
| 3 | 1***1 | Кольцо упорное | |
| 4 | 1***1 | Рычаг подъёмный шпоночный | |
| 5 | 1***8 | Втулка подъёмного вала | |
| 6 | G***6 | Кольцо | |
| 7 | G***9 | Шпонка | |
| 8 | G***9 | Шпонка | |
| 9 | 1***9 | Вал подъёмный шпоночный | |
| 10 | 1***1 | Корпус гидробака | |
| 11 | G***6 | Палец | |
| 12 | G***6 | Шплинт | |
| 13 | 1***7 | Пробка сапуна | |
| 14 | 1***6 | Сетка пылезащитная | |
| 15 | 1***4 | Горловина сапуна | |
| 16 | 1***5 | Шайба | |
| 17 | 1***7 | Втулка распорная | |
| 18 | 1***3 | Ручка замкового вала | |
| 19 | G***6 | Гайка | |
| 20 | G***6 | Кольцо | |
| 21 | 1***8 | Шток поршня | |
| 22 | 1***4 | Пружина | |
| 23 | G***4 | Шарик | |
| 24 | 1***2 | Валик замковый | |
| 25 | 1***5 | Штифт фиксирующий | |
| 26 | 1***0 | Заглушка | |
| 27 | 1***1 | Штанга | |
| 28 | G***4 | Шарик | |
| 29 | G***6 | Болт | |
| 30 | G***7 | Шайба | |
| 31 | 1***2 | Шайба упорная | |
| 32 | G***6 | Кольцо | |
| 33 | 1***2 | Колодка прокладная со сферической поверхностью | |
| 34 | 1***3 | Поршень | |
| 35 | 1***9 | Корпус масляного цилиндра | |
| 36 | G***6 | Штифт | |
| 37 | G***7 | Шайба | |
| 38 | G***6 | Болт | |
| 39 | G***6 | Болт | |
| 40 | 1***2 | Поддон гидробака | |
| 41 | 1***3 | Прокладка бумажная | |
| 42 | G***7 | Шайба | |
| 43 | G***6 | Болт | |
| 44 | 1***4 | Штуцер впускной трубки | |
| 45 | 1***6 | Рычаг подъёмный внутренний шпоночный | |
| 46 | 1***2 | Болт штуцерный | |
| 51 | 1***8 | Штуцер выпускной трубки | |
| 52 | 1***5 | Гайка штуцера | |
| 53 | 1***9 | Трубка выпускная | |
| 54 | 1***6 | Штуцер трубки | |
| 55 | G***7 | Гайка М16х1.5 | |
| 56 | G***6 | Кольцо | |
| 57 | 1***3 | Табличка положений стопора | |
| 58 | З***5 | Заклёпка 3х5 | |
| 59 | G***6 | Поршень гидроцилиндра в сборе | |
| 60 | 1***1 | Гидроцилиндр в сборе | |
| 61 | С***н | Сапун в сборе | |
| 62 | 1***0 | Подъемник гидравлический в сборе | |
| 63 | М***д | Маслопровод выпускной гидроцилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
