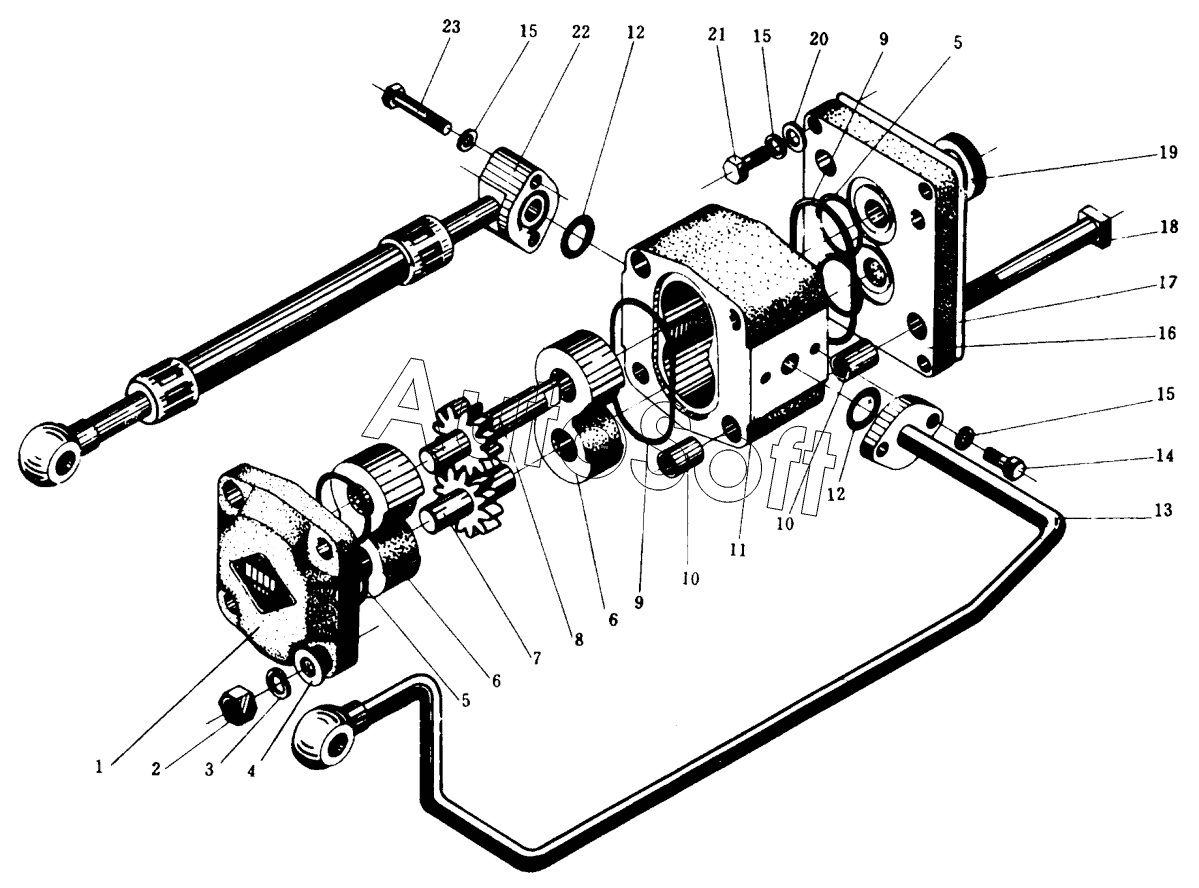

Каталог запасных частей к технике: Минитракторы Уралец (2018). Масляный насос и масляная трубка в сборе
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
12
13
14
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***а | Крышка насоса | |
| 2 | Г***0 | Гайка | |
| 3 | G***5 | Шайба | |
| 4 | G***6 | Кольцо | |
| 5 | G***5 | Кольцо | |
| 6 | 1***3 | Подшипник скольжения | |
| 7 | 1***4 | Шестерня ведомая | |
| 8 | 1***5 | Шестерня ведущая | |
| 9 | G***6 | Кольцо | |
| 10 | 1***6 | Втулка фиксирующая | |
| 11 | 1***1 | Корпус насоса | |
| 12 | G***6 | Кольцо | |
| 13 | 1***1 | Трубка выпускная в сборе | |
| 14 | G***6 | Болт | |
| 15 | G***7 | Шайба | |
| 16 | 1***2 | Плита блока насоса | |
| 17 | 1***4 | Прокладка бумажная | |
| 18 | G***6 | Болт | |
| 19 | 1***0 | Кольцо уплотнительное | |
| 20 | G***5 | Шайба | |
| 21 | G***6 | Болт | |
| 22 | 1***2 | Трубка всасывающая в сборе | |
| 23 | G***6 | Болт | |
| 24 | C***B | Насос шестеренный | |
| 25 | 1***0 | Комплект резиновых уплотнителей | |
| 25 | 1***0 | Комплект резиновых уплотнителей | |
| 25 | 1***0 | Комплект резиновых уплотнителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
