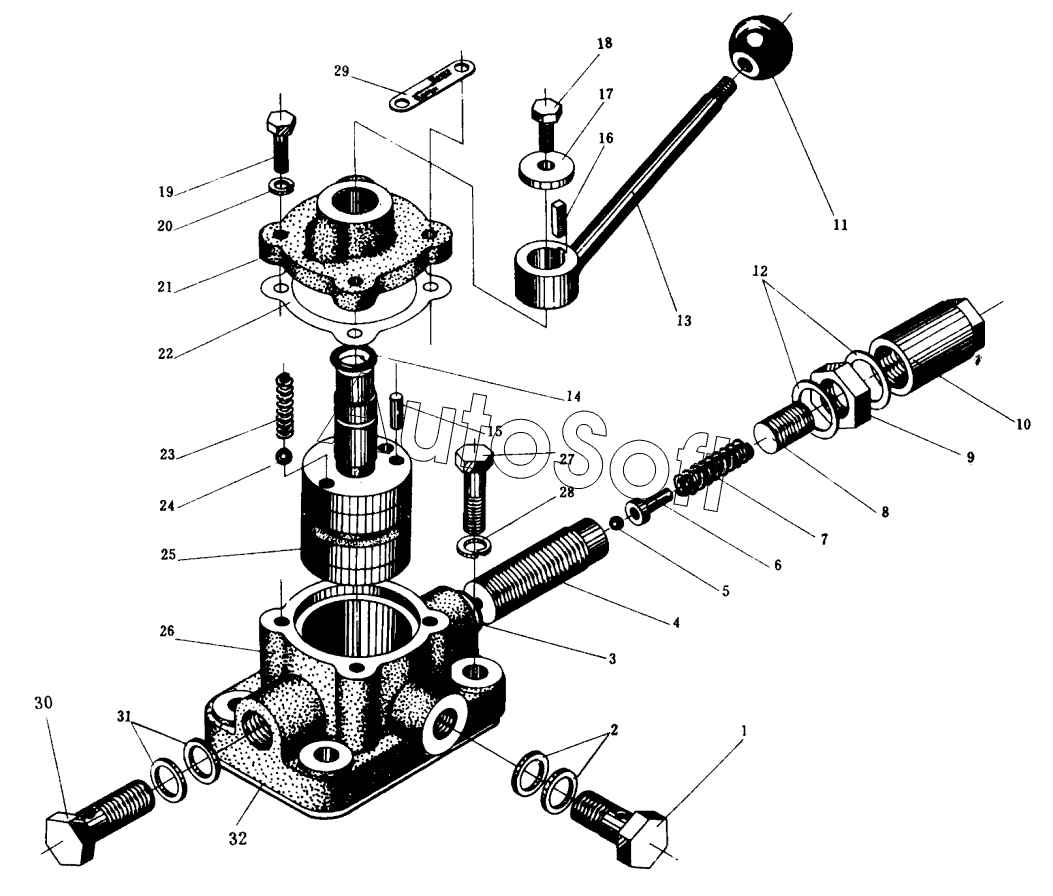

Каталог запасных частей к технике: Минитракторы Уралец (2018). Гидрораспределитель в сборе (старого образца)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт штуцерный | |
| 2 | 1***9 | Прокладка алюминиевая 12 | |
| 3 | 1***0 | Прокладка алюминиевая 5 | |
| 4 | 1***6 | Корпус предохранительного клапана | |
| 5 | G***4 | Шарик | |
| 6 | 1***4 | Гнездо шаровое предохранительного клапана | |
| 7 | 1***8 | Пружина предохранительного клапана | |
| 8 | 1***4 | Винт регулирования давления | |
| 9 | 1***7 | Контргайка | |
| 10 | 1***3 | Колпак предохранительного клапана | |
| 11 | 1***9 | Шаровая головка рычаги | |
| 12 | 1***5 | Прокладка алюминиевая 18 | |
| 13 | 1***1 | Рычаг управления | |
| 14 | G***6 | Кольцо | |
| 15 | 1***1 | Штифт фиксирующий | |
| 16 | G***9 | Шпонка | |
| 17 | 1***5 | Прокладка стопорная | |
| 18 | G***6 | Болт | |
| 19 | G***6 | Болт | |
| 20 | G***7 | Шайба | |
| 21 | 1***6 | Крышка распределительного клапана | |
| 22 | 1***0 | Прокладка бумажная | |
| 23 | 1***4 | Пружина ограничительная | |
| 24 | G***4 | Шарик | |
| 25 | 1***1 | Клапан распределительный | |
| 26 | 1***2 | Корпус распределит. клапана | |
| 27 | G***6 | Болт | |
| 28 | G***7 | Шайба | |
| 29 | 1***0 | Табличка положений | |
| 30 | 1***3 | Болт штуцерный масляной трубки | |
| 31 | 1***7 | Прокладка алюминиевая 16 | |
| 32 | 1***6 | Прокладка бумажная | |
| 33 | 1***1 | Распределитель гидравлический |
