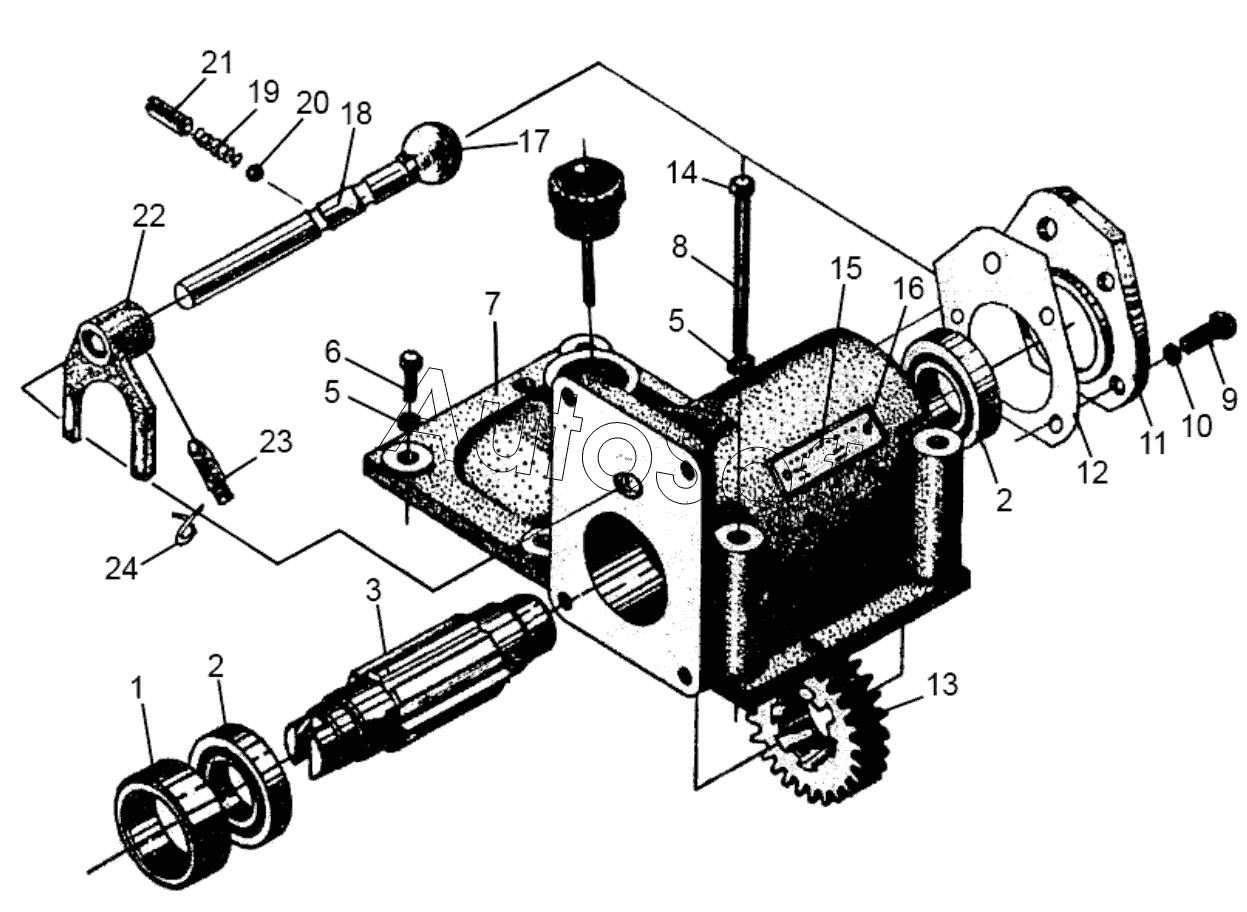

Каталог запасных частей к технике: Минитракторы Уралец (2018). Механизм привода масляного насоса (нового образца)
14
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Кольцо упорное переднее | |
| 2 | G***6 | Подшипник качения 6205 | |
| 3 | 1***3 | Вал-шестерня | |
| 5 | G***3 | Шайба | |
| 6 | G***1 | Болт | |
| 7 | 1***3 | Кожух камеры шестерён насоса | |
| 8 | G***1 | Болт | |
| 9 | G***1 | Болт | |
| 10 | G***3 | Шайба | |
| 11 | 1***2 | Крышка торцевая | |
| 12 | 1***2 | Прокладка бумажная | |
| 13 | 1***3 | Шестерня привода масляного насоса | |
| 14 | 1***1 | Измеритель уровня масла в сборе | |
| 15 | 1***0 | Табличка | |
| 16 | G***7 | Заклёпка для таблички 3х5 | |
| 17 | 1***9 | Головка шаровая | |
| 18 | 1***7 | Валик вилки | |
| 19 | 1***9 | Пружина стопорная | |
| 20 | G***8 | Шарик стальной | |
| 21 | G***8 | Винт | |
| 22 | 1***6 | Вилка | |
| 23 | 1***9 | Винт закрепляющий | |
| 24 | G***3 | Проволока стальная | |
| 25 | 1***0 | Привод масляного насоса в сборе |
