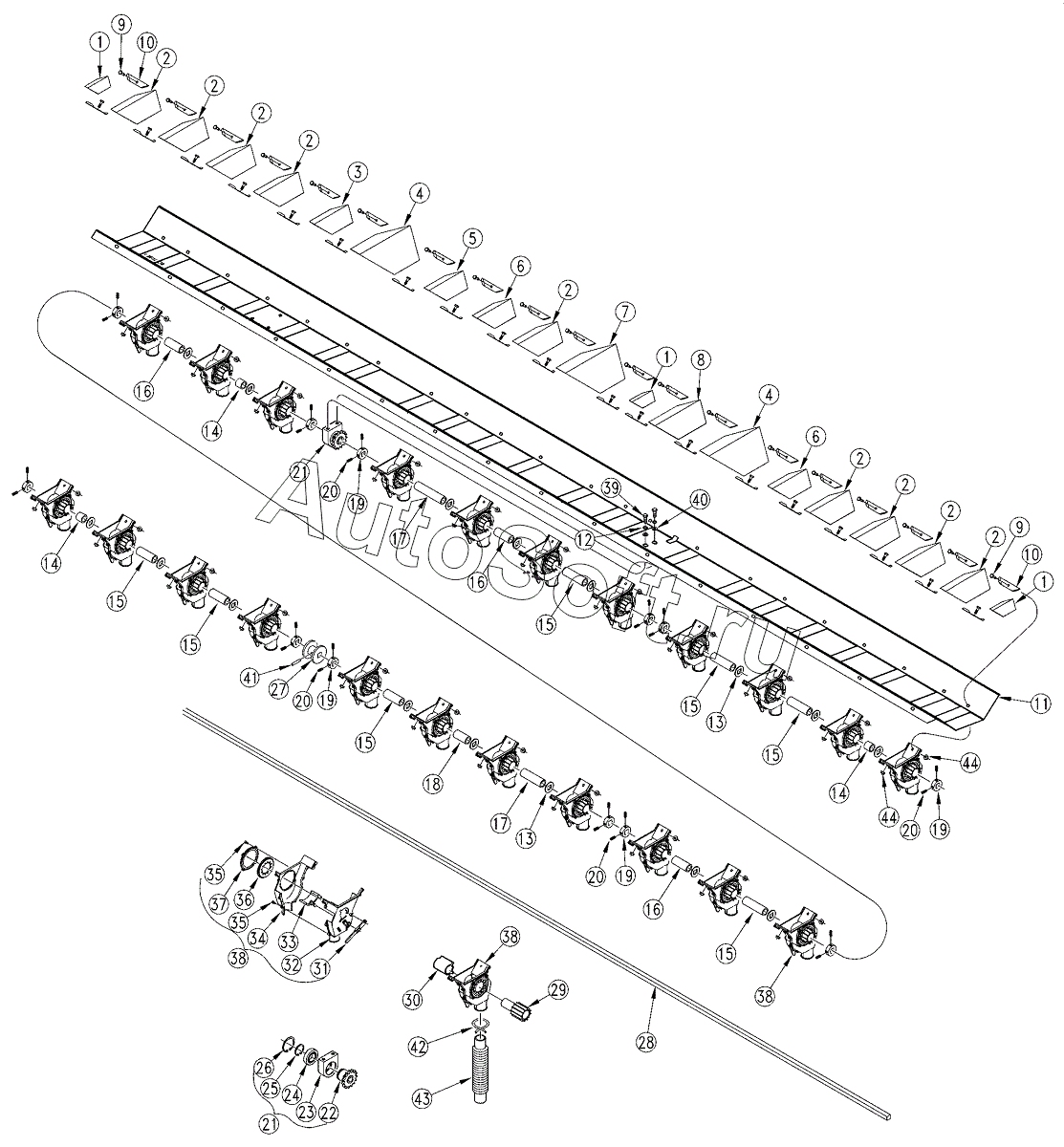

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). Feeder Cup Channel (Center 7.5")
1
1
1
2
2
2
2
2
2
2
2
2
3
4
4
5
6
6
7
8
9
9
10
10
11
12
13
13
14
14
14
15
15
15
15
15
15
15
16
16
16
17
17
18
19
19
19
19
20
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
38
39
40
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | 5 5/8 BOX DVDR FOR 7 1/2 ROW | |
| 2 | 1***D | BOX DIVIDER | |
| 3 | 1***D | BOX DVDR | |
| 4 | 1***D | BOX DIVIDER FOR 10 ROW | |
| 5 | 1***D | 4 13/16 BOX DVDR FOR 7 1/2 ROW | |
| 6 | 1***D | 4 5/8 BOX DVDR FOR 8 ROW | |
| 7 | 1***D | 7 5/8 BOX DVDR FOR 8 ROW | |
| 8 | 1***D | BOX DIVIDER | |
| 9 | 8***C | HHCS | |
| 10 | 1***D | SEED BOX DIVIDER CLIP | |
| 11 | 1***D | 3N-40 7.5 CEN FEEDER CUP TRAY | |
| 12 | 8***C | WASHER LOCK SPRING | |
| 13 | 8***C | WASHER RETAINING | |
| 14 | 1***D | SPACER TUBE X 1.207 | |
| 15 | 1***D | SPACER TUBE X 4.078 | |
| 16 | 1***D | SPACER TUBE X 3.078 | |
| 17 | 1***D | 185C058TUBE X 6.578 | |
| 18 | 1***D | SPACER TUBE X 2.470 | |
| 19 | 8***C | SHAFT LOCKING COLLAR | |
| 20 | 8***C | SCREW SET | |
| 21 | 1***S | FEEDER CUP BEARING ASSEMBLY | |
| 22 | 1***D | BEARING HUB | |
| 23 | 1***D | FEEDER CUP BEARING HOUSING | |
| 24 | 8***C | BRG | |
| 25 | 8***C | SNAP RING EXT BASIC | |
| 26 | 8***C | SNAP RING INTERNAL | |
| 27 | 1***D | MACHINED ADJUSTMENT SPOOL | |
| 28 | 1***D | 3N-40 7.5 FD CUP SQ DRIVE BAR | |
| 29 | 8***C | PM SEED CUP SPROCKET | |
| 30 | 8***C | SEED CUP SLEEVE | |
| 31 | 8***C | SEED CUP ADJUSTMENT HANDLE | |
| 32 | 8***C | SEED CUP RIGHT HALF | |
| 33 | 8***C | SEED CUP DOOR | |
| 34 | 8***C | SEED CUP LEFT HALF | |
| 35 | 8***C | SCR SELF TAP | |
| 36 | 8***C | NYLON WASHER-SPLIT | |
| 37 | 8***C | SEED CUP WASHER RETAINER | |
| 38 | 8***C | SEED CUP ASSEMBLY | |
| 39 | 8***C | HHCS | |
| 40 | 8***C | WASHER FLAT | |
| 41 | 8***C | PIN ROLL | |
| 42 | 8***C | CLAMP HOSE | |
| 43 | 8***C | END WHEEL FERTILIZER HOSE | |
| 44 | 8***C | NUT HEX WHIZ |
