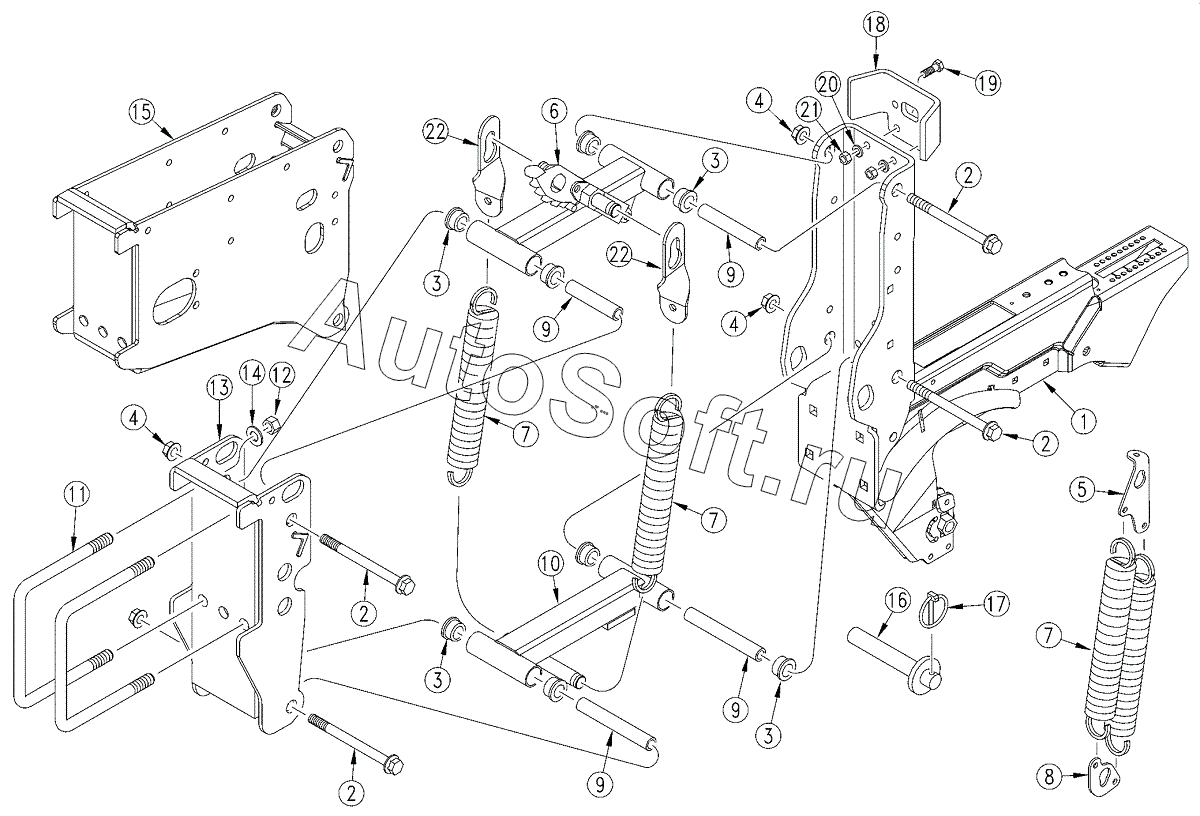

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). HD10 Series Opener Arms & Mounts
12
22
22
21
20
19
18
17
16
15
14
13
1
11
10
9
9
9
9
8
7
7
7
6
5
4
4
4
3
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***H | HD10P OPENER WELDMENT | |
| 2 | 8***C | HFS 1/2-13X6 1/8GR5 PLT | |
| 3 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 4 | 8***C | NUT HEX FLG. LOCK | |
| 5 | 1***D | 25P UPPER SPRING LINK | |
| 6 | 2***H | 25 SERIES UPPER PARALLEL ARM | |
| 7 | 8***C | SPRING EXT 1.575O.D.X.225 WIRE | |
| 8 | 1***D | 25P LOWER SPRING LINK | |
| 9 | 1***D | 25P REAR OPENER INNER PIVOT TB | |
| 10 | 2***H | 25 SERIES LOWER PARALLEL ARM | |
| 11 | 8***C | U-BOLT 5/8-11 X 7 1/32 X 6 1/2 | |
| 12 | 8***C | NUT HEX | |
| 13 | 2***H | 25P FRONT OPENER MOUNT WELDMT | |
| 14 | 8***C | WASHER LOCK SPRING | |
| 15 | 2***H | HD10P REAR OPENER MOUNT WELDMT | |
| 16 | 3***H | LOCKUP PIN FOR 10HD OPENER | |
| 17 | 8***C | PIN LINCH | |
| 18 | 1***D | 25P UP FLOAT LIMITER | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | WASHER LOCK SPRING | |
| 21 | 8***C | NUT HEX | |
| 22 | 1***D | 3 13/32 SPRING STRAP |
