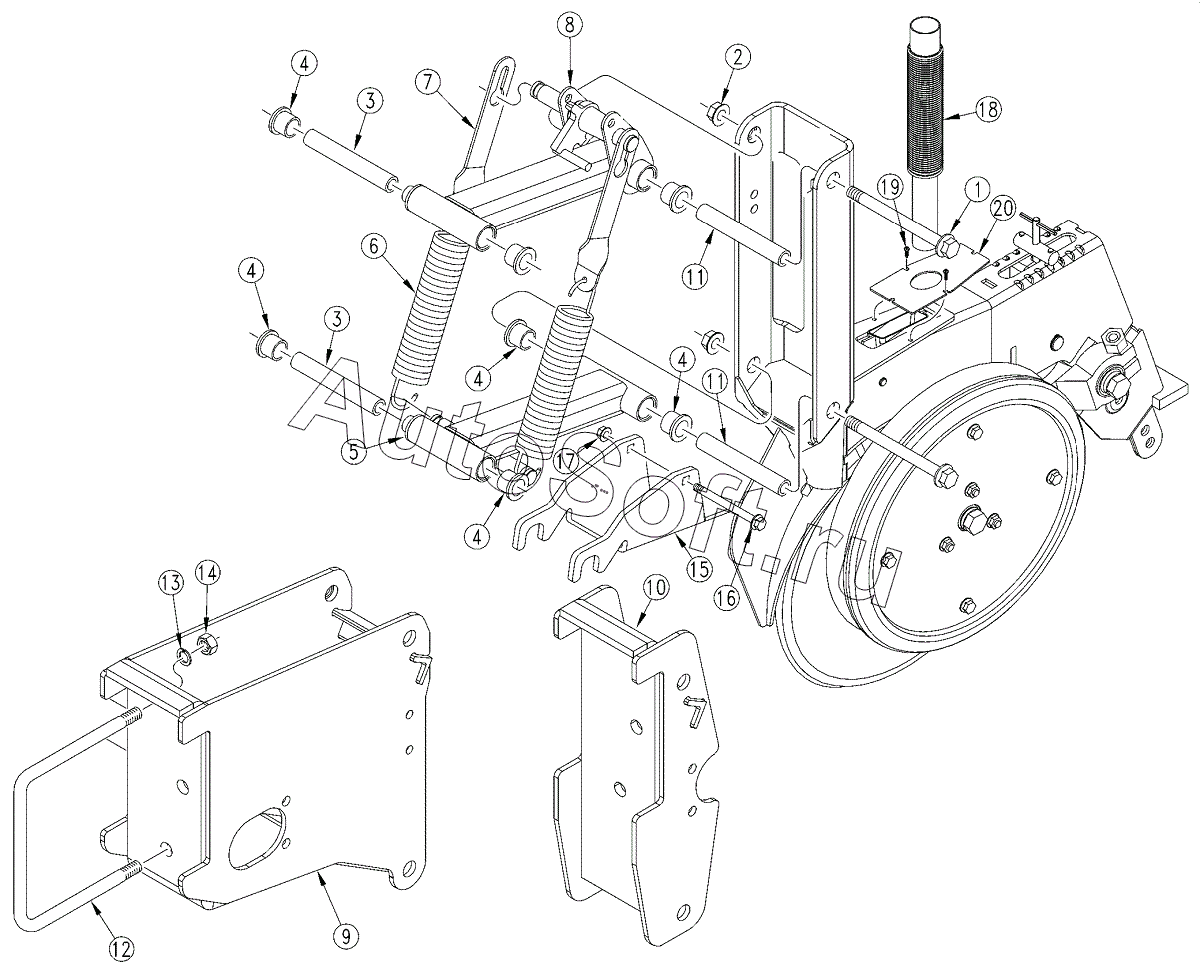

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). 20 Series Opener Arms & Mounts
1
2
3
3
4
4
4
4
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | HFS 1/2-13 X 5 3/4 | |
| 2 | 8***C | NUT HEX FLG. LOCK | |
| 3 | 1***D | SING OPENER INNER PIVOT TUBE | |
| 4 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 5 | 1***H | SING OPENER LOWER ARM WELDMENT | |
| 6 | 8***C | SPRING EXT 1.575O.D.X.225 WIRE | |
| 6 | 8***C | SPRING EXT 1 5/8OD X 6.6X.177 | |
| 7 | 1***D | 6 13/16 SPRING STRAP | |
| 7 | 1***D | 3 13/32 SPRING STRAP | |
| 8 | 1***H | SING OPENER UPPER ARM WELDMENT | |
| 9 | 1***H | PSS OPENER MOUNT REAR WLDMT | |
| 10 | 1***H | PSS OPENER MOUNT FRONT WLDMT | |
| 11 | 1***D | 20 SER SING FRT INNER PIVOT TB | |
| 12 | 8***C | U-BOLT 5/8-11 X 7 1/32 X 6 1/2 | |
| 13 | 8***C | WASHER LOCK SPRING | |
| 14 | 8***C | NUT HEX | |
| 15 | 1***D | 10P 20P UP FLOAT LIMITER | |
| 16 | 8***C | HHCS 1/4-20X3 GR5 | |
| 17 | 8***C | NUT-LOCK | |
| 18 | 8***C | END WHEEL FERTILIZER HOSE | |
| 19 | 8***C | SCREW HEX | |
| 20 | 1***D | 3N-40 SEED HOSE CLAMP PLATE |
