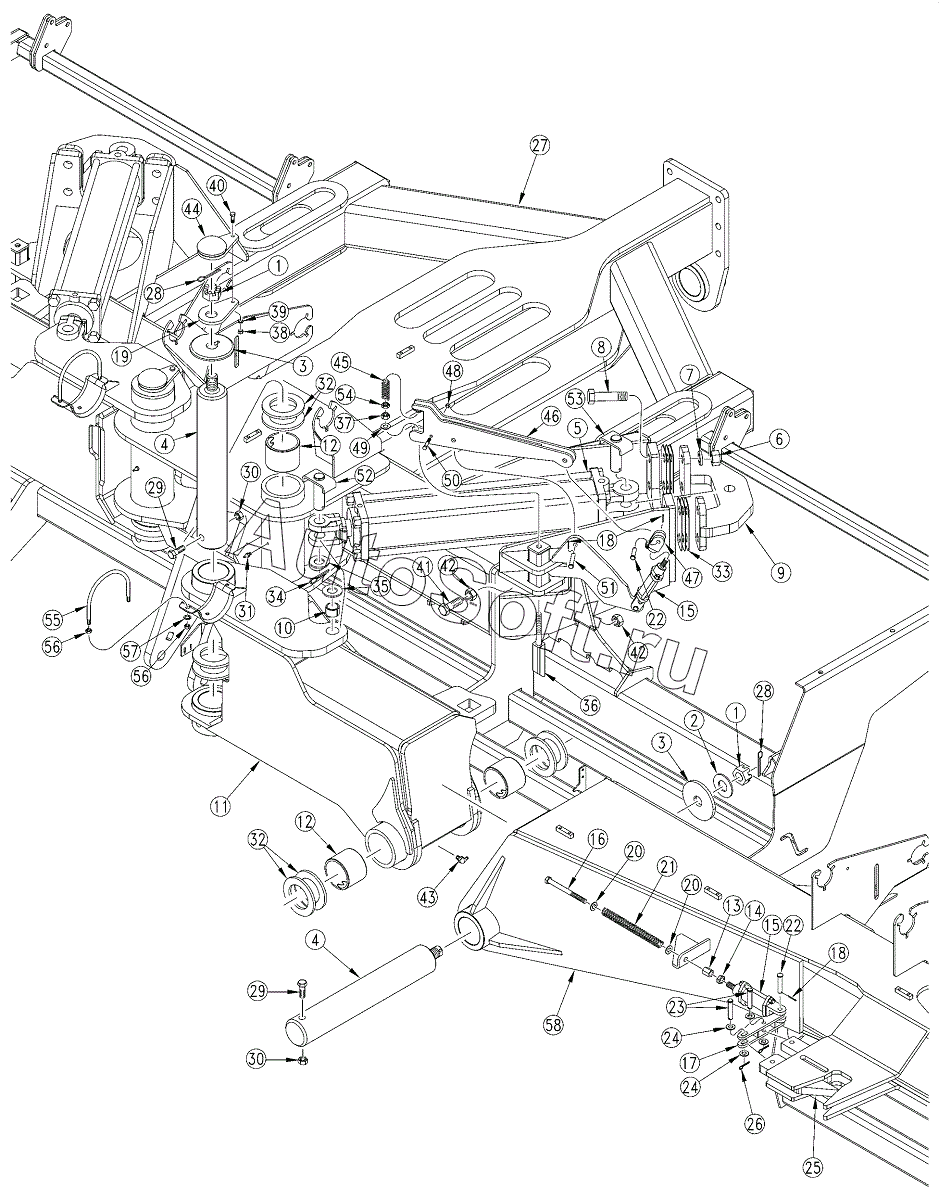

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). Wing To Center Frame
45
31
32
33
33
34
35
36
37
38
39
40
41
42
42
43
44
30
30
46
47
48
49
50
51
52
53
54
55
56
56
57
58
58
15
15
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
1
1
16
17
18
18
19
20
20
21
22
22
23
24
24
25
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | NUT HEX SLOTTED | |
| 2 | 8***C | WASHER FLAT | |
| 3 | 1***D | PIVOT PIN RETAINER WASHER | |
| 4 | 1***D | 40P TOOLBAR PIVOT PIN | |
| 5 | 8***C | CYL REP 5X24X2 ROD (TIE) | |
| 6 | 8***C | NUT HEX | |
| 7 | 8***C | WASHER LOCK SPRING 1 PLT | |
| 8 | 8***C | HHCS 1-8X4 GR5 | |
| 9 | 1***H | FOLD CYLINDER BASE LUG WLDMNT | |
| 10 | 8***C | BUSHING SPINDLE | |
| 11 | 1***H | 40P LH TOOLBAR WELDMENT | |
| 11 | 1***H | 40P RH TOOLBAR WELDMENT | |
| 12 | 8***C | BUSHING 4.0X3.5X3.0 LONG SPLIT | |
| 13 | 1***D | ADAPTOR NUT 3/4-16 X 5/8-11 | |
| 14 | 8***C | NUT HEX JAM 3/4-16 UNF PLT | |
| 15 | 8***C | CYL 1.5X2.5X.75 ROD (TIE ROD) | |
| 16 | 8***C | HHCS 5/8-11X7 1/2 GR5 | |
| 17 | 1***H | LOCK ARM WELDMENT | |
| 18 | 8***C | PIN COTTER | |
| 19 | 1***D | WASHER FLAT 1 1/4 HOSE GUARD | |
| 20 | 8***C | WASHER FLAT | |
| 21 | 8***C | SPRING COMP .906OD X 9 X .105W | |
| 22 | 8***C | PIN CLEVIS 5/8 X 2.77 USALBE | |
| 23 | 8***C | PIN CLEVIS 1/2 X 2 1/2 PLT | |
| 24 | 8***C | WASHER FLAT | |
| 25 | 1***D | TRANSPORT LOCK LATCH BAR | |
| 26 | 8***C | PIN COTTER | |
| 27 | 1***H | 40P CENTER FRAME WELDMENT | |
| 28 | 8***C | PIN COTTER | |
| 29 | 8***C | HHCS | |
| 30 | 8***C | NUT LOCK | |
| 31 | 8***C | GREASE ZERK STRAIGHT | |
| 32 | 1***D | SPACER WASHER | |
| 33 | 1***D | FOLD CYL ADJUSTMENT SHIM | |
| 34 | 8***C | PIN COTTER 1/4 X 2 1/2 PLT | |
| 35 | 8***C | WASHER FLAT 1 USS PLT | |
| 36 | 1***D | TOOLBAR LOCK BAR | |
| 37 | 8***C | NUT HEX | |
| 38 | 8***C | NUT HEX | |
| 39 | 8***C | WASHER LOCK SPRING | |
| 40 | 8***C | HHCS 5/16-18X1 GR5 | |
| 41 | 8***C | HHCS | |
| 42 | 8***C | NUT HEX | |
| 43 | 8***C | GREASE ZERK | |
| 44 | 1***H | HOSE GUARD CAP | |
| 45 | 8***C | SPRING LEVER | |
| 46 | 1***H | TOOLB LOCK ARM WELDM | |
| 47 | 8***C | MIDWAY ROD CLEVIS 3/4-16 UNF | |
| 48 | 8***C | NUT LOCK | |
| 49 | 8***C | WASHER FLAT 3/4 USS PLT | |
| 50 | 8***C | HHCS 3/8-16X2 1/4 GR5 | |
| 51 | 8***C | PIN CLEVIS 5/8 X 2 1/2 PLT | |
| 52 | 1***H | RPBY 196-409H | |
| 53 | 1***H | CYL PIN NR 1.25X3.63USBX3.13CH | |
| 54 | 8***C | NUT HEX JAM 3/4-10 PLT | |
| 55 | 8***C | U-BOLT 3/8-16X 6.13 X 6.25 RND | |
| 56 | 8***C | NUT HEX | |
| 57 | 8***C | WASHER LOCK SPRING | |
| 58 | 1***H | 40P LH WING FRAME WELDMENT | |
| 58 | 1***H | 40P RH WING FRAME WELDMENT |
