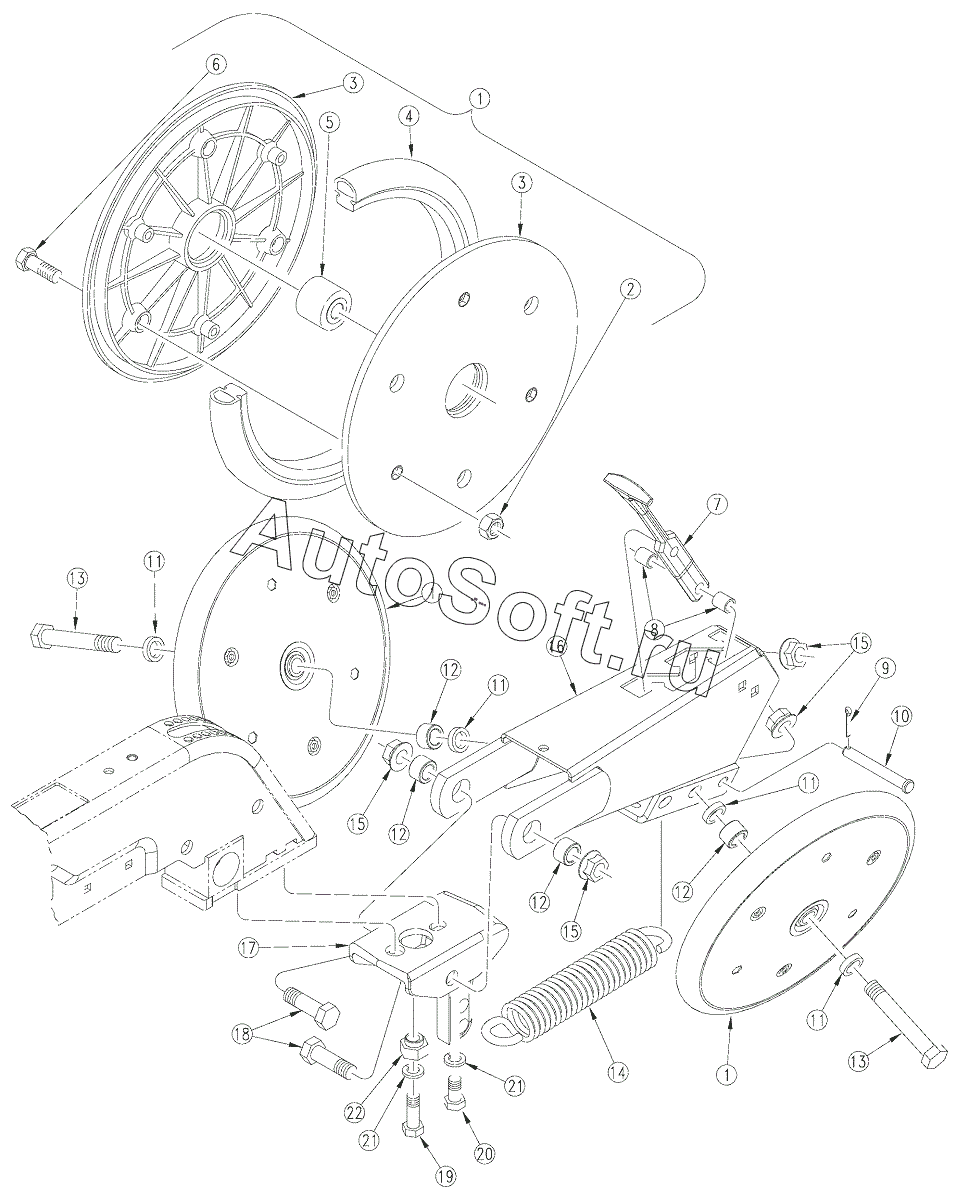

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). 1" x 12" Double "V" Press Wheel (Part 2)
12
12
12
12
22
21
21
20
19
18
17
16
15
15
15
14
13
13
1
1
1
11
11
11
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | PRESS WHL ASSY | |
| 2 | 8***C | NUT HEX LOCK | |
| 3 | 8***C | PRESS WHEEL RIM HALF | |
| 4 | 8***C | TIRE RUBBER | |
| 5 | 8***C | BRG | |
| 6 | 8***C | HHCS | |
| 7 | 4***D | PW HANDLE | |
| 8 | 4***D | PW HANDLE TUBE | |
| 9 | 8***C | PIN COTTER | |
| 10 | 8***C | PIN CLEVIS 7/16 X 3 17/64 USBL | |
| 11 | 4***D | SPACER | |
| 12 | 4***D | PARALLEL ARM PIVOT TUBE | |
| 13 | 8***C | HHCS 5/8-11X4 GR5 | |
| 14 | 8***C | SPRING EXT 1 7/8ODX8 3/8X.25W | |
| 15 | 8***C | NUT HEX FLANGE LOCK | |
| 16 | 4***H | CLOSEING WHEEL ARM WELD | |
| 17 | 4***D | CLOSING WHEEL MOUNT | |
| 18 | 8***C | HHCS | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | HHCS 1/2-13X1 GR5 | |
| 21 | 8***C | WASHER LOCK SPRING | |
| 22 | 4***D | 1X12 PWADJUSTER |
