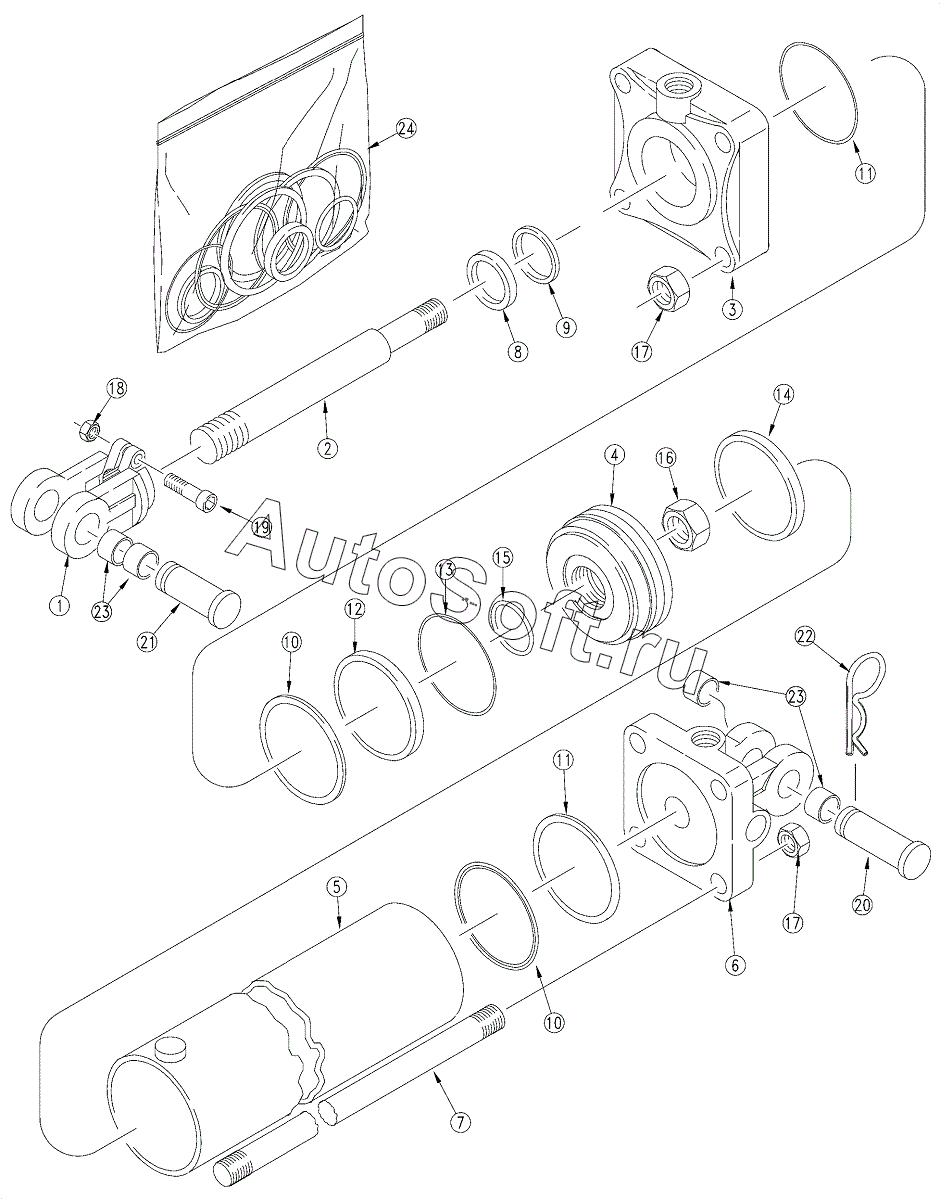

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). Hydraulic Cylinder (810-499C 5x24x2 Rod)
13
24
23
23
22
21
20
19
18
17
17
16
15
14
1
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | MIDWAY CLEVIS | |
| 2 | 2***8 | ROD MIDWAY 5X24X2.0 | |
| 3 | 3***2 | MW HEAD | |
| 4 | 4***9 | PISTON MIDWAY | |
| 5 | 5***2 | MIDWAY TUBE | |
| 6 | 6***9 | BASE MIDWAY | |
| 7 | 7***2 | TIE ROD MIDWAY | |
| 8 | M***R | MW WIPER | |
| 9 | U***P | U-CUP | |
| 10 | O***G | O-RING | |
| 11 | M***P | MW BACK UP | |
| 12 | T***L | TEFLON SEAL | |
| 13 | O***Y | O-RING LOADER MIDWAY | |
| 14 | W***G | WEAR RING | |
| 15 | M***G | MW O-RING | |
| 16 | 2***5 | MW PISTON NUT 1 1/4'"-12 UNF | |
| 17 | 2***9 | RPBY | |
| 18 | 2***2 | RPBY | |
| 19 | 8***C | HHCS | |
| 20 | 2***8 | CLEVIS PIN MIDWAY | |
| 21 | 2***5 | CLEVIS PIN MIDWAY | |
| 22 | 2***2 | MW PIN CLIP | |
| 23 | 8***C | BUSHING,1 1/2X1 1/4X3/4LG | |
| 24 | 8***C | SEAL KIT MW (4A9106) |
