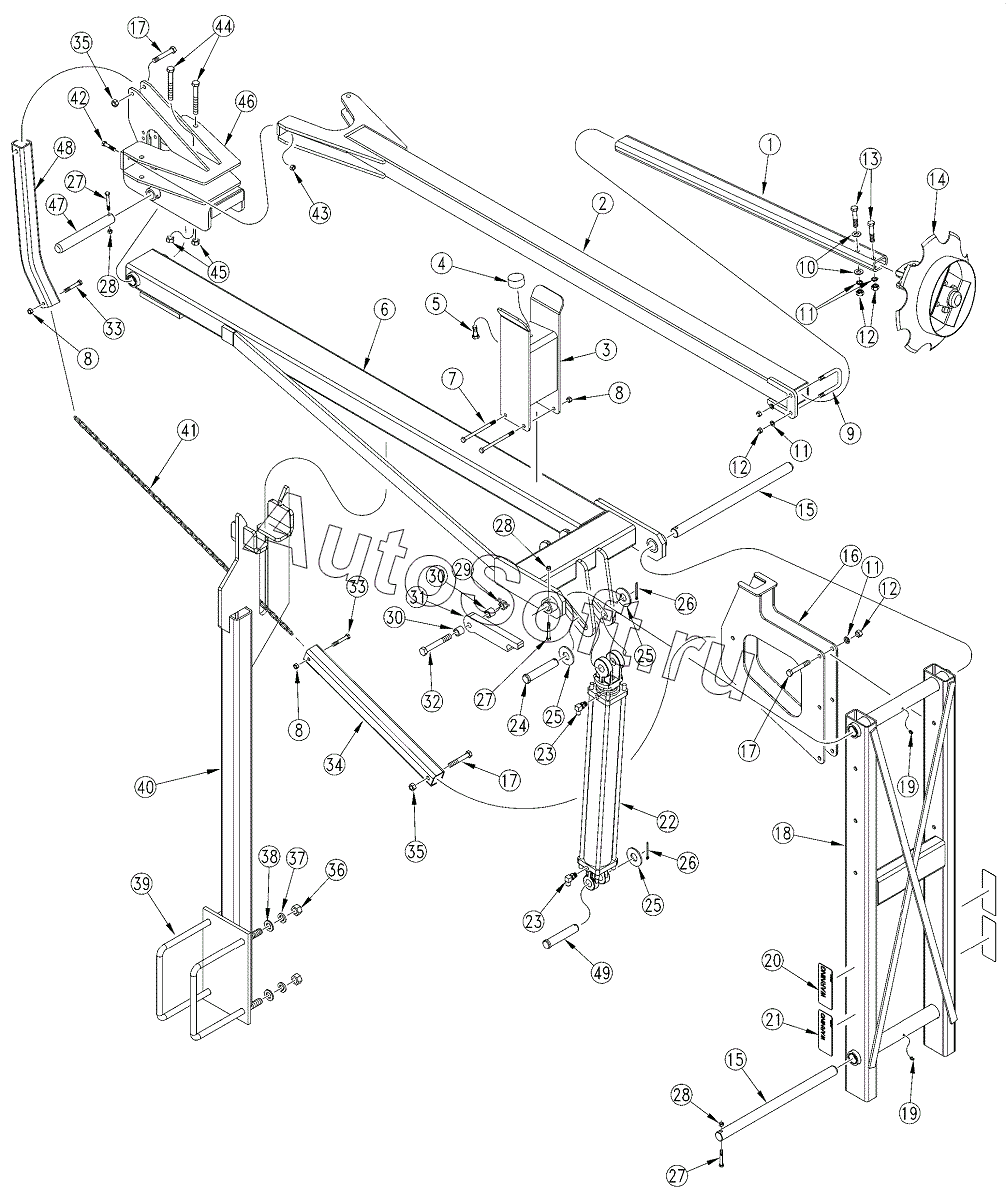

Каталог запасных частей к технике: Great Plains 3N-4010 (2016). Marker Arm
38
26
26
27
27
27
28
28
28
29
30
30
31
32
33
33
34
35
35
36
37
25
25
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
6
7
8
8
8
9
10
11
11
11
12
12
12
1
14
15
15
16
17
17
17
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | 40P MARKER EXT TUBE WLDMT | |
| 2 | 1***H | MARKER SHEAR ARM 40P | |
| 3 | 1***H | 3S-4000 MARKER REST BRKT WLMT | |
| 4 | 8***C | RD BUMP STOP 2 X 1 X 1/2-13 | |
| 5 | 8***C | HHCS 1/2-13X3/4 GR5 | |
| 6 | 1***H | 3S-4000 MARKER 2ND SEC WLMT LH | |
| 6 | 1***H | 3S-4000 MARKER 2ND SEC WLMT RH | |
| 7 | 8***C | HHCS 3/8-16X6 GR5 | |
| 8 | 8***C | NUT LOCK | |
| 9 | 8***C | U-BOLT | |
| 10 | 8***C | WASHER FLAT | |
| 11 | 8***C | WASHER LOCK SPRING | |
| 12 | 8***C | NUT HEX | |
| 13 | 8***C | HHCS 1/2-13X4 GR5 | |
| 14 | 1***S | 40P MARKER DISC AND HUB ASSEMBLY | |
| 15 | 1***D | 3S-4000 MARKER HINGE PIN LG | |
| 16 | 1***H | 3S-4000 MARKER TRANS BRC WLMT | |
| 17 | 8***C | HHCS | |
| 18 | 1***H | 3S-4000 MARKER 1ST SEC WLMT | |
| 19 | 8***C | GREASE ZERK STRAIGHT | |
| 20 | 8***C | DECAL WARNING OVERHEAD MKR HAZ | |
| 21 | 8***C | DECAL WARNING PINCH/SHEAR HAZ | |
| 22 | 8***C | CYL 3X24X1.50 ROD (TIE ROD) | |
| 23 | 8***C | EL | |
| 24 | 8***C | PIN CLEVIS 1 X 4 11/16 USABLE | |
| 25 | 8***C | WASHER FLAT 1 USS PLT | |
| 26 | 8***C | PIN COTTER | |
| 27 | 8***C | HHCS | |
| 28 | 8***C | NUT LOCK | |
| 29 | 8***C | NUT LOCK | |
| 30 | 1***D | 3S-4000 MARKER CYL PIN SPACER | |
| 31 | 1***D | 3S-4000 MARKER CYL PIN LOCK | |
| 32 | 8***C | HHCS 5/8-11X4 1/2 GR5 | |
| 33 | 8***C | HHCS | |
| 34 | 1***D | 3S-4000 MARKER LIFT ARM | |
| 35 | 8***C | NUT LOCK | |
| 36 | 8***C | NUT HEX | |
| 37 | 8***C | WASHER LOCK SPRING | |
| 38 | 8***C | WASHER FLAT | |
| 39 | 8***C | U-BOLT 3/4-10 X 10 1/32X11 1/2 | |
| 40 | 1***H | 40P MARKER TRANS REST WLDMT | |
| 41 | 1***D | CHAIN COIL 1/4 HIGH TEST 73 IN | |
| 42 | 8***C | HHCS 7/16-14X2 GR5 | |
| 43 | 8***C | NUT HEX LOCK 7/16-14 PLT | |
| 44 | 8***C | HHCS 5/8-11X5 GR5 | |
| 45 | 8***C | NUT LOCK | |
| 46 | 1***H | MARKER SHEAR BASE | |
| 47 | 1***D | 3S-4000 MARKER HING PIN SHORT | |
| 48 | 1***D | MARKER LIFT ARM TUBE BENT | |
| 49 | 8***C | PIN CLEVIS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
