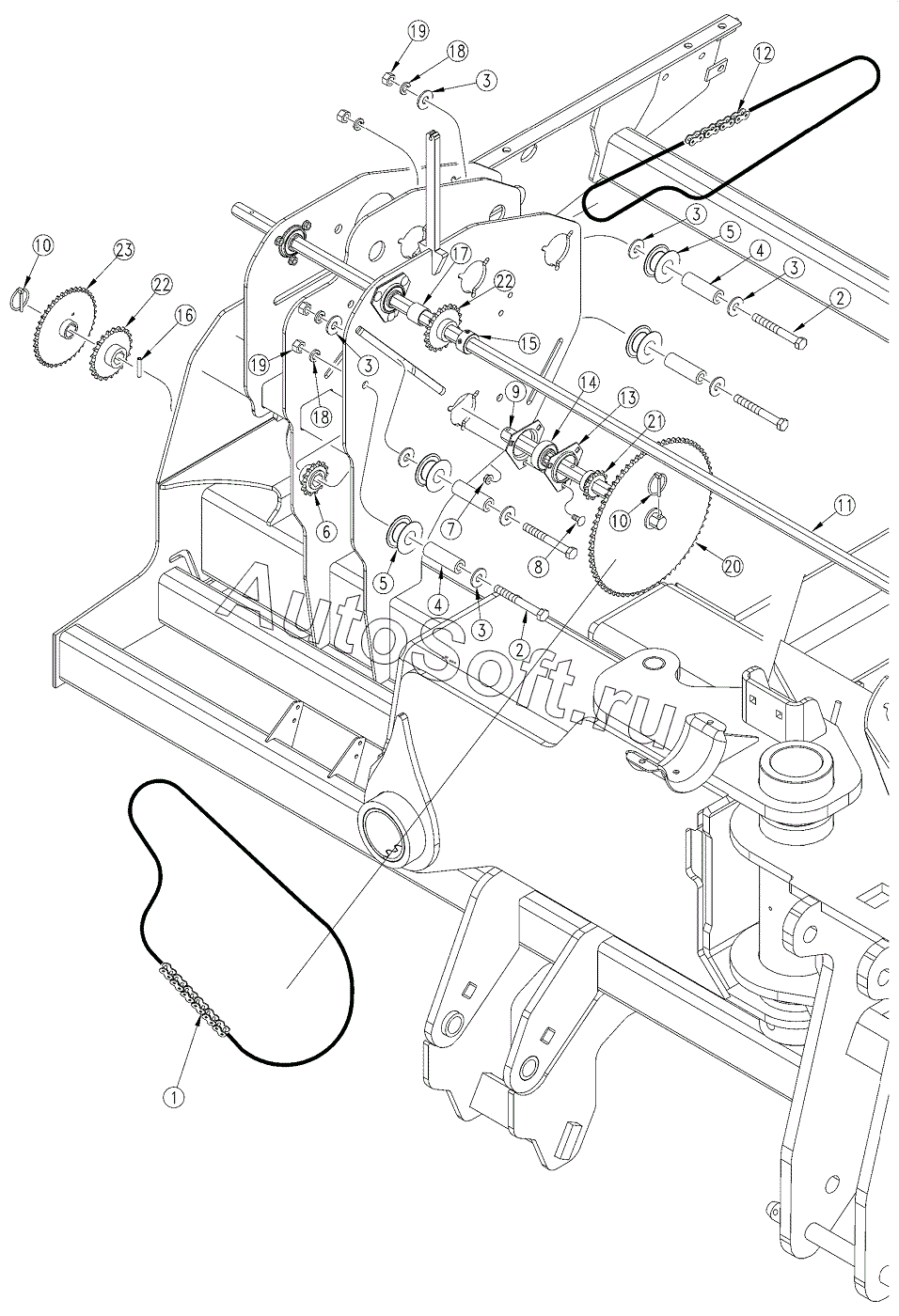

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Center Section Seeds Drive
1
2
2
3
3
3
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | CHAIN RL #40 114 PITCHES | |
| 2 | 8***C | HHCS 1/2-13X4 1/4 GR5 | |
| 3 | 8***C | WASHER FLAT | |
| 4 | 1***D | TUBE RND DOM. 1 OD X 7/32WX3.0 | |
| 5 | 8***C | IDLER 1 PC 2.38X1.01X1.062 | |
| 6 | 8***C | SPKT | |
| 7 | 8***C | NUT HEX FLG TP LK | |
| 8 | 8***C | RHSNB | |
| 9 | 2***D | FEEDER CUP LOWER DRIVE SHAFT | |
| 10 | 8***C | PIN LINCH | |
| 11 | 2***D | SHAFT 7/8 HEX 75.19 LG | |
| 12 | 1***D | CHAIN RL #40 100 PITCHES | |
| 13 | 8***C | FLANGETTE 52 3-BOLT PLT | |
| 14 | 8***C | BRG | |
| 15 | 4***S | LOCK COLLAR, 7/8 HEX W/ SET SC | |
| 16 | 8***C | PIN ROLL | |
| 17 | 2***D | SPACER TUBE 1 ID X 1.06 PVC | |
| 18 | 8***C | WASHER LOCK SPRING | |
| 19 | 8***C | NUT HEX | |
| 20 | 8***C | SPKT | |
| 21 | 8***C | SPKT | |
| 22 | 8***C | SPKT | |
| 23 | 8***C | SPKT |
