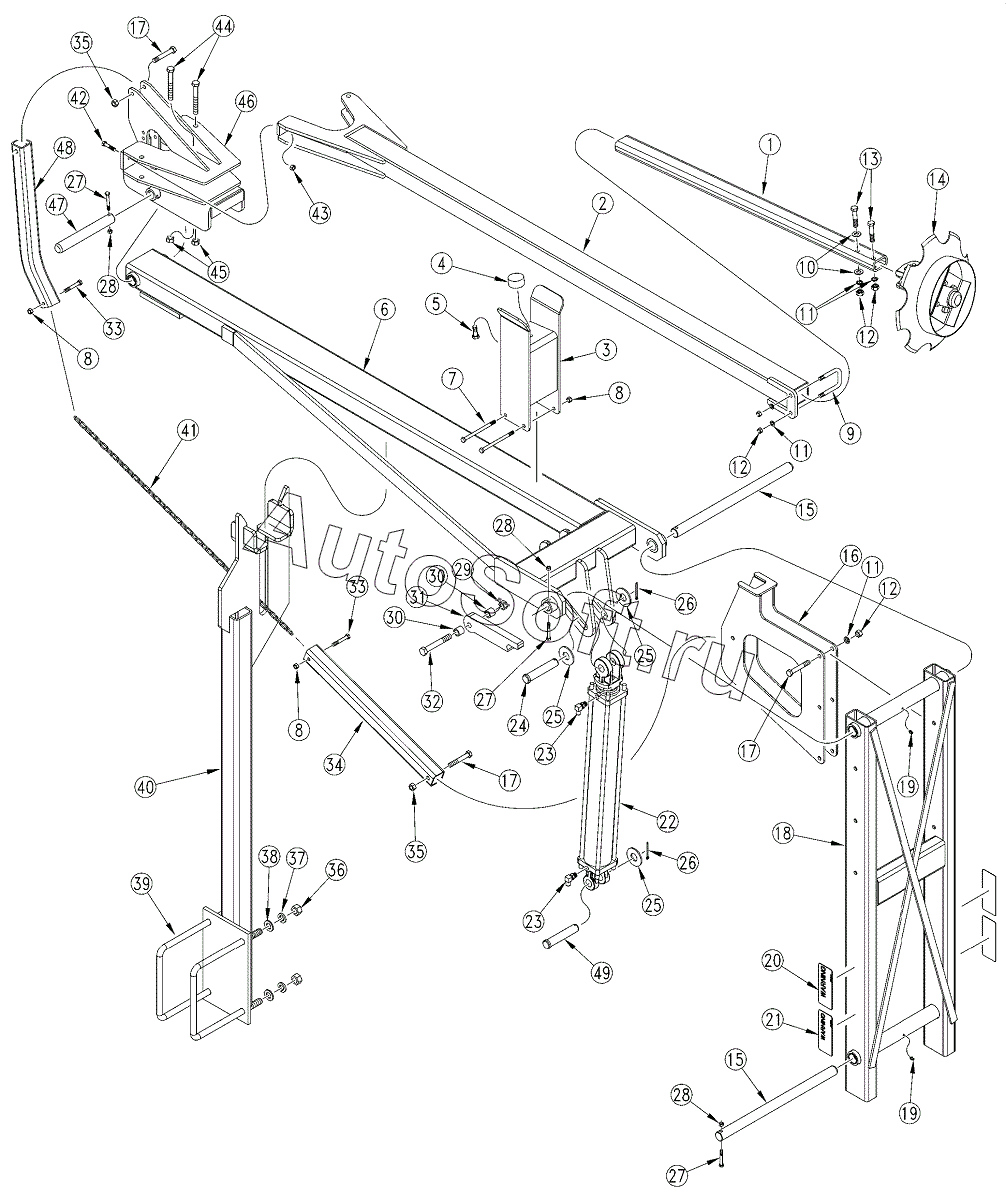

Каталог запасных частей к технике: Great Plains 3S-4010HD (2017). Marker Arm
1
2
3
4
5
6
6
7
8
8
8
9
10
11
11
11
12
12
12
13
14
15
15
16
17
17
17
18
19
19
20
21
22
23
23
24
25
25
25
26
26
27
27
27
28
28
28
29
30
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | 40P MARKER EXT TUBE WLDMT | |
| 2 | 1***H | MARKER SHEAR ARM 40P | |
| 3 | 1***H | 3S-4000 MARKER REST BRKT WLMT | |
| 4 | 8***C | RD BUMP STOP 2 X 1 X 1/2-13 | |
| 5 | 8***C | HHCS 1/2-13X3/4 GR5 | |
| 6 | 1***H | 3S-4000 MARKER 2ND SEC WLMT LH | |
| 6 | 1***H | 3S-4000 MARKER 2ND SEC WLMT RH | |
| 7 | 8***C | HHCS 3/8-16X6 GR5 | |
| 8 | 8***C | NUT LOCK | |
| 9 | 8***C | U-BOLT | |
| 10 | 8***C | WASHER FLAT | |
| 11 | 8***C | WASHER LOCK SPRING | |
| 12 | 8***C | NUT HEX | |
| 13 | 8***C | HHCS 1/2-13X4 GR5 | |
| 14 | 1***S | 40P MARKER DISC AND HUB ASSEMBLY | |
| 15 | 1***D | 3S-4000 MARKER HINGE PIN LG | |
| 16 | 1***H | 3S-4000 MARKER TRANS BRC WLMT | |
| 17 | 8***C | HHCS | |
| 18 | 1***H | 3S-4000 MARKER 1ST SEC WLMT | |
| 19 | 8***C | GREASE ZERK STRAIGHT | |
| 20 | 8***C | DECAL WARNING OVERHEAD MKR HAZ | |
| 21 | 8***C | DECAL WARNING PINCH/SHEAR HAZ | |
| 22 | 8***C | CYL 3X24X1.50 ROD (TIE ROD) | |
| 23 | 8***C | EL | |
| 24 | 8***C | PIN CLEVIS 1 X 4 11/16 USABLE | |
| 25 | 8***C | WASHER FLAT 1 USS PLT | |
| 26 | 8***C | PIN COTTER | |
| 27 | 8***C | HHCS | |
| 28 | 8***C | NUT LOCK | |
| 29 | 8***C | NUT LOCK | |
| 30 | 1***D | 3S-4000 MARKER CYL PIN SPACER | |
| 31 | 1***D | 3S-4000 MARKER CYL PIN LOCK | |
| 32 | 8***C | HHCS 5/8-11X4 1/2 GR5 | |
| 33 | 8***C | HHCS | |
| 34 | 1***D | 3S-4000 MARKER LIFT ARM | |
| 35 | 8***C | NUT LOCK | |
| 36 | 8***C | NUT HEX | |
| 37 | 8***C | WASHER LOCK SPRING | |
| 38 | 8***C | WASHER FLAT | |
| 39 | 8***C | U-BOLT 3/4-10 X 10 1/32X11 1/2 | |
| 40 | 1***H | 40P MARKER TRANS REST WLDMT | |
| 41 | 1***D | CHAIN COIL 1/4 HIGH TEST 73 IN | |
| 42 | 8***C | HHCS 7/16-14X2 GR5 | |
| 43 | 8***C | NUT HEX LOCK 7/16-14 PLT | |
| 44 | 8***C | HHCS 5/8-11X5 GR5 | |
| 45 | 8***C | NUT LOCK | |
| 46 | 1***H | MARKER SHEAR BASE | |
| 47 | 1***D | 3S-4000 MARKER HING PIN SHORT | |
| 48 | 1***D | MARKER LIFT ARM TUBE BENT | |
| 49 | 8***C | PIN CLEVIS |
