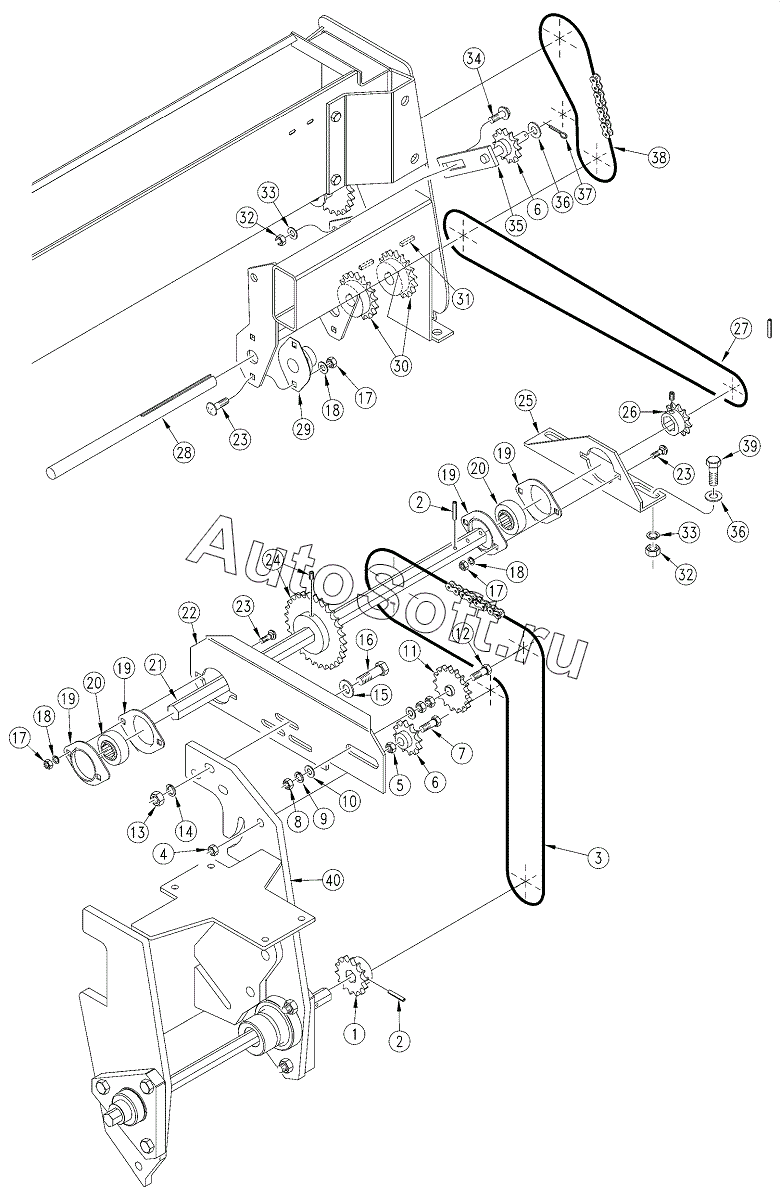

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Small Seeds Drive
1
2
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
23
24
25
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | SPKT 40B14 X 3/4 HEX BORE | |
| 2 | 8***C | PIN ROLL | |
| 3 | 1***D | CHAIN RL #40 142 PITCHES | |
| 3 | 8***C | CHAIN RL #40 X 132 PITCHES | |
| 3 | 8***C | RPBY 136-115D | |
| 4 | 8***C | NUT NYLOCK JAM NUT 1/2-13 | |
| 5 | 8***C | NUT HEX JAM | |
| 6 | 8***C | NO | |
| 7 | 8***C | HHCS | |
| 8 | 8***C | NUT HEX JAM 5/8-11 PLT | |
| 9 | 8***C | WASHER LOCK SPRING | |
| 10 | 8***C | WASHER FLAT | |
| 11 | 8***C | SPKT 40A17 IDLER | |
| 12 | 8***C | HHCS 5/8-11X3 1/2 FTHD | |
| 13 | 8***C | NUT HEX | |
| 14 | 8***C | WASHER LOCK SPRING | |
| 15 | 8***C | WASHER FLAT | |
| 16 | 8***C | HHCS | |
| 17 | 8***C | NUT HEX | |
| 18 | 8***C | WASHER LOCK SPRING | |
| 19 | 8***C | FLANGETTE | |
| 20 | 8***C | BRG | |
| 21 | 1***D | SHAFT HEX 7/8 X 18 1/4 | |
| 21 | 1***D | 20' BEDDED IRRIGATION SHAFT | |
| 22 | 1***D | IDLER AND BRG MOUNT PLATE | |
| 22 | 1***D | IDLER AND BRG MNT PLT EXTENDED | |
| 23 | 8***C | RHSNB | |
| 24 | 8***C | SPKT 40B29 X 7/8 HEX BORE ANDSS | |
| 25 | 1***D | REAR DRIVE BRG MOUNT PLATE LH | |
| 25 | 1***D | REAR DRIVE BRG MOUNT PLATE RH | |
| 26 | 8***C | SPKT | |
| 27 | 8***C | CHAIN RL #40 X 100 PITCH W/CON | |
| 28 | 1***D | RND SHAFT 3/4 X 13 3/8 W/KW | |
| 29 | 8***C | BRG FLG | |
| 30 | 8***C | SPKT | |
| 31 | 1***D | KEY | |
| 32 | 8***C | NUT HEX | |
| 33 | 8***C | WASHER LOCK SPRING | |
| 34 | 8***C | RHSNB | |
| 35 | 1***H | SLOTTED IDLER ARM 1/2 X 3 5/16 | |
| 36 | 8***C | WASHER FLAT | |
| 37 | 8***C | PIN COTTER | |
| 38 | 8***C | #40 CHAIN 60 PITCH W/CON. | |
| 39 | 8***C | HHCS | |
| 40 | 1***H | GAUGE WHEEL MOUNT LH DRIVE | |
| 40 | 1***H | GAUGE WHEEL MOUNT RH DRIVE |
