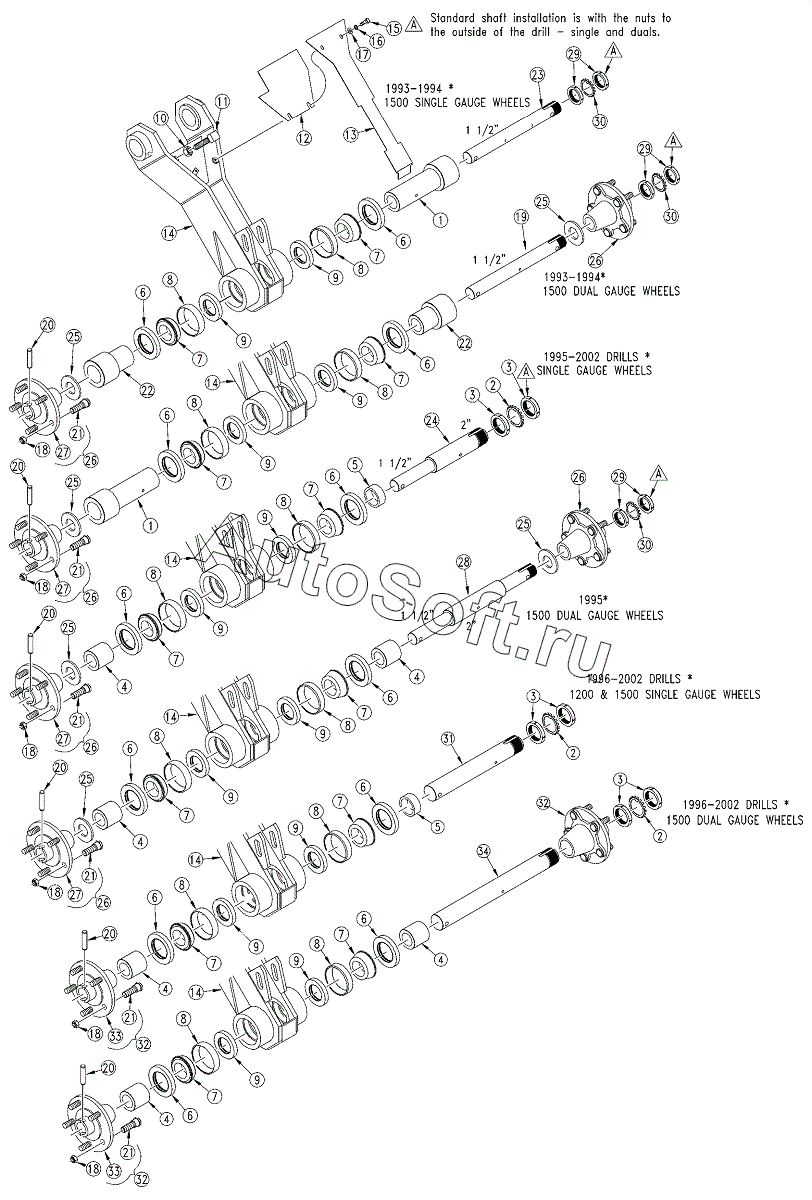

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 1200 And 1500 Drive Gauge Wheel Arm (1993-2002)
1
1
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
14
14
14
14
14
15
16
17
18
18
18
18
18
18
19
20
20
20
20
20
20
21
21
21
21
21
21
22
22
23
24
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
28
29
29
29
30
30
30
31
32
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | BEARING SPACER TUBE, EXTENDED | |
| 2 | 8***C | WASHER BEARING LOCK | |
| 3 | 8***C | NUT BEARING LOCK | |
| 4 | 1***D | AXLE SPACER TUBE;LONG | |
| 5 | 1***D | AXLE SPACER TUBE | |
| 6 | 8***C | SEAL DBL LIP | |
| 6 | 8***C | RPBY 816-138C | |
| 7 | 8***C | BEARING CONE | |
| 8 | 8***C | BEARING CUP | |
| 9 | 8***C | SEAL | |
| 9 | 8***C | RPBY 816-012C | |
| 10 | 8***C | NUT HEX JAM 5/8-11 PLT | |
| 11 | 8***C | SCREW SQ HD 5/8-11X3 1/2 GR5 | |
| 12 | 1***D | G.W. ARM EXTENDED CHAIN GUARD | |
| 13 | 1***D | GAUGE WHEEL ARM CHAIN GUARD | |
| 14 | 1***H | GAUGE WHEEL ARM | |
| 15 | 8***C | HHCS | |
| 16 | 8***C | WASHER LOCK SPRING | |
| 17 | 8***C | WASHER FLAT | |
| 18 | 8***C | NUT LUG 1/2-20X90DEG PLT 13/16 | |
| 19 | 1***D | SPNDL 1.5X19 9/16W/1.36-18 THD | |
| 20 | 8***C | PIN SPIROL 1/2 X 2 3/4 | |
| 21 | 8***C | HUB STUD 1/2-20X1 5/8 GR5 | |
| 22 | 1***D | ALL SEEDS AXLE SPACER TUBE | |
| 23 | 1***D | SPNDL 1.5X 15 3/8 W/1.36-18THD | |
| 24 | 1***D | SPNDL 2-1.5X14 27/32W/1.95-18T | |
| 25 | 8***C | WASHER FLAT 1 1/2 SAE PLT | |
| 26 | 1***S | HUB 5 BLT 1.5BORE 1/2-20 STUDS | |
| 27 | 1***D | HUB 5-BOLT 1.5 BORE 4PILOT | |
| 28 | 1***D | SPNDL 2-1.5X19 9/16W/1.36-18TH | |
| 29 | 8***C | NUT BRG LOCK TN-07 | |
| 30 | 8***C | WASHER BRG LOCK, TW107 | |
| 31 | 1***D | SPNDL 2 X 15 W/ 1.5-12 THD | |
| 32 | 1***S | HUB 5 BOLT SUB ASSEMBLY | |
| 33 | 1***D | HUB 5 BOLT 2 DIA BORE | |
| 34 | 1***D | RPBY 120-315A |
